Вентиляция склада
Склад кажется простым объектом: большая коробка, немного людей. Но от вентиляции здесь зависит сохранность товара — на который влияют жара, влажность и запахи, — здоровье персонала рядом с погрузчиками и зарядными, а при неудачном решении — огромные счета за отопление. Рассказываем, как считать вентиляцию склада и на чём на ней не стоит экономить.
Содержание 14 разделов
режим хранения
задаёт расчёт
воздух
расслаивается
не греть
улицу
С чего начать
Всё начинается
с того, что хранится
Для офиса вентиляцию считают по людям, для склада — по товару. Именно он определяет, какие температура и влажность нужны, что будет выделяться в воздух и насколько жёстко нужно держать параметры.
| Что хранится | Главная задача вентиляции |
|---|---|
| Сухие товары, упаковка, бытовая техника | Не допустить перегрева летом и сырости в межсезонье |
| Бумага, картон, текстиль | Стабильная влажность: пересушенный или отсыревший товар портится |
| Бытовая химия, лакокрасочные материалы | Удаление паров и запахов, отсутствие застойных зон |
| Продукты без охлаждения | Отсутствие перегрева, запахов и конденсата |
| Шины, резинотехника | Удаление запахов, умеренная температура |
Для холодильных и морозильных камер режим обеспечивает холодильное оборудование, а вентиляция отвечает за общий воздухообмен помещений вокруг них и за зоны работы персонала.
Нагрузки
Что попадает
в воздух склада
- Тепло летом. Солнце греет кровлю и стены, и под крышей высокого склада воздух может быть заметно жарче, чем у пола.
- Влага. Через ворота заходит уличный воздух, а в межсезонье на холодных поверхностях выпадает конденсат.
- Выхлоп техники. Погрузчики с двигателями внутреннего сгорания выделяют угарный газ и другие продукты сгорания.
- Зарядные станции. При зарядке некоторых типов тяговых аккумуляторов выделяется водород — зарядные помещения требуют отдельной вытяжки по требованиям производителя и норм.
- Товар. Запахи и пары от химии, упаковки, резины.
- Люди. На складе работают сборщики, кладовщики, водители — им нужен свежий воздух, как в любом рабочем помещении.
Высота
Высокий склад:
воздух расслаивается

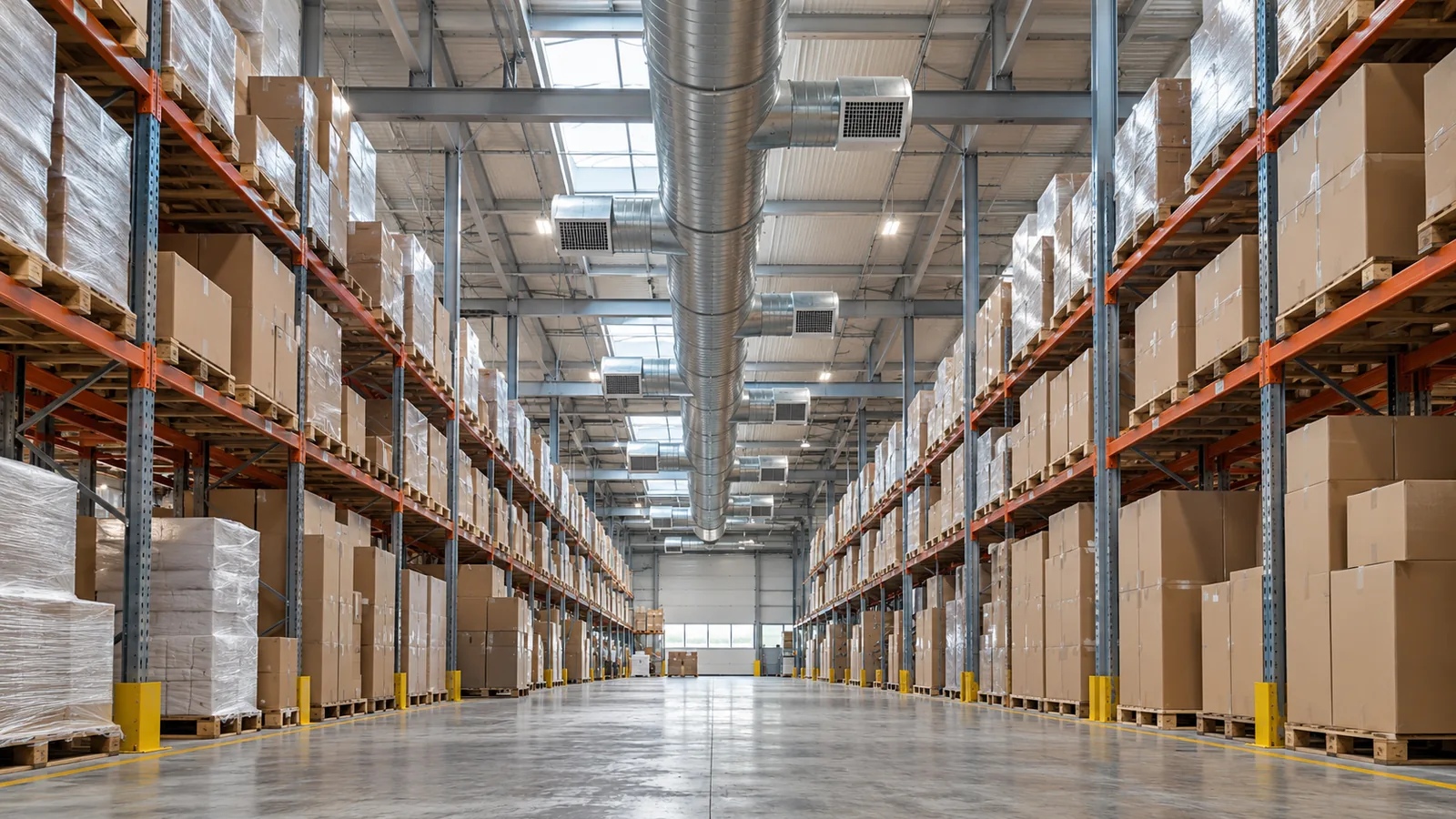

В помещении высотой 8–12 метров тёплый воздух поднимается под кровлю, а у пола, где работают люди, остаётся холодным. Зимой это значит, что отопление греет крышу, а персонал мёрзнет; летом — что под потолком стоит жара, от которой страдают товары на верхних ярусах стеллажей.
Поэтому воздух на складе раздают так, чтобы он доходил до рабочей зоны и не создавал застойных мест между стеллажами. Подача сверху мощными струями, дестратификаторы — вентиляторы, возвращающие тёплый воздух вниз, — или раздача по проходам подбирают под планировку конкретного склада.
Типы складов
Холодный и
отапливаемый склад
Решения для неотапливаемого и отапливаемого склада сильно различаются. На холодном складе воздух не подогревают, поэтому главная задача — удалять летний перегрев и не допускать конденсата в межсезонье; зимой вентиляция работает минимально, чтобы не создавать сквозняков. На отапливаемом складе каждый кубометр приточного воздуха нужно подогреть, и расчёт воздухообмена напрямую влияет на мощность отопления и счета за тепло.
Нередко склад меняет режим: неотапливаемое помещение начинают отапливать, чтобы хранить новый товар, или часть склада выделяют под тёплую зону комплектации. В этом случае старую систему нужно пересчитать — иначе либо не хватит тепла, либо отопление будет работать на обогрев улицы через избыточную вытяжку.
Ворота
Ворота и рампы:
где уходит тепло
Открытые ворота — главный источник теплопотерь и неконтролируемого воздухообмена на складе. Если общая вытяжка работает сильнее притока, склад начинает «всасывать» холодный воздух через каждые открытые ворота.
- приток и вытяжку балансируют так, чтобы в складе не было заметного разрежения;
- у ворот с интенсивной работой ставят воздушно-тепловые завесы;
- у рамп предусматривают герметизаторы проёма — это строительное решение, но оно сильно влияет на расчёт вентиляции и отопления.
Помещения
Не только зона
хранения
| Зона | Решение |
|---|---|
| Зона хранения | Общеобменная вентиляция под режим товара, раздача по проходам |
| Зона комплектации и упаковки | Больше людей — выше расход свежего воздуха |
| Зарядная для погрузчиков | Отдельная постоянная вытяжка из верхней зоны |
| Офис склада, бытовые помещения | Отдельная система, как для обычного офиса |
| Санузлы и душевые | Постоянная вытяжка |
Офис и бытовки на складе не стоит подключать к общей складской системе: у них другие требования к температуре и шуму. Небольшая приточно-вытяжная установка для них окупается комфортом людей.
Сезоны
Лето, зима
и межсезонье
У склада каждый сезон — отдельная задача, и вентиляция должна уметь работать во всех.
| Сезон | Что происходит | Что делает система |
|---|---|---|
| Лето | Кровля нагревается, под ней жара | Удаляет горячий воздух из верхней зоны, ночью проветривает прохладным воздухом |
| Зима | Приток нужно греть, ворота выстуживают склад | Работает на минимуме по графику и датчикам, завесы отсекают уличный воздух |
| Межсезонье | Тёплый влажный воздух встречается с холодными конструкциями | Не допускает конденсата на товаре и металлоконструкциях |
Межсезонье — самый коварный период: весной тёплый влажный воздух с улицы попадает на склад, где стены и товар ещё холодные, и на них выпадает конденсат. Автоматика с датчиками температуры и влажности позволяет не впускать такой воздух в неподходящие часы.
Персонал
Люди на складе:
комфорт на рабочих местах

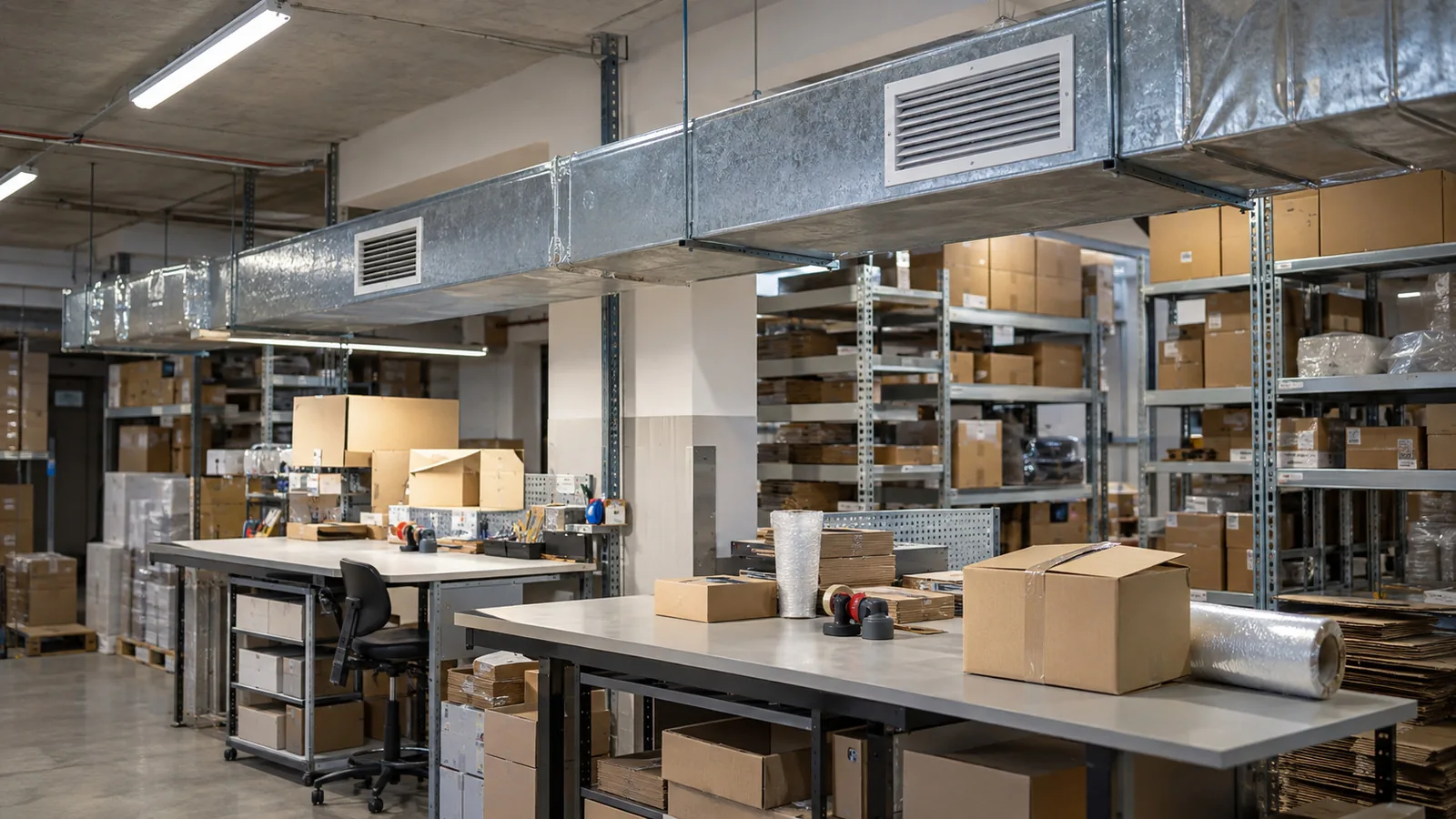

На современном складе много постоянных рабочих мест: зоны комплектации, упаковки, приёмки, контроля. Люди работают там всю смену, и температура у пола, сквозняк от ворот или жара под кровлей прямо влияют на производительность и больничные. Для таких зон подачу свежего воздуха рассчитывают отдельно и подводят ближе к рабочим местам, а не только «в объём». Зимой полезно выделить зону комплектации от ворот, чтобы она не выстуживалась при каждой отгрузке.
Эксплуатация
Как не отапливать
улицу
Воздухообмен большого склада — это огромные объёмы воздуха, которые зимой надо подогреть. Чтобы расходы на отопление были разумными:
- расход считают по реальным нагрузкам, а не «с запасом на всякий случай»;
- работу вентиляции привязывают к графику смен и к датчикам — температуры, CO в зоне работы погрузчиков;
- вентиляторы оснащают частотным регулированием, чтобы ночью и в выходные система работала на минимуме;
- при большом постоянном воздухообмене рассматривают рекуперацию тепла.
Ошибки
Частые ошибки
в вентиляции складов
- Только вытяжка. Вентиляторы в стенах без организованного притока — и склад «сосёт» воздух через ворота, выстуживаясь зимой.
- Раздача без учёта стеллажей. Воздух идёт поверх стеллажей, а в проходах застаивается.
- Одна система на всё. Офис, бытовки и зарядная подключены к общей складской системе — и никто не доволен.
- Полная мощность круглосуточно. Без расписания и частотников счета за электричество и отопление растут без пользы.
- Забытая зарядная. Помещение для зарядки аккумуляторов без отдельной вытяжки.
Лёгкие здания
Склад в ангаре
или быстровозводимом здании
Каркасные и быстровозводимые склады быстро нагреваются летом и быстро остывают зимой, а их конструкции ограничивают вес подвешиваемого оборудования. При проектировании проверяем несущую способность кровельных прогонов, выбираем лёгкие воздуховоды и места установки вентиляторов, где возможна нагрузка. Вывод воздуха через сэндвич-панели делают с герметизацией, чтобы не было протечек.
Сервис
Обслуживание
складской вентиляции
Складская вентиляция работает в пыльной среде: картон, упаковка, выхлоп техники. Фильтры приточных установок забиваются быстрее, чем в офисе, а вентиляторы, висящие на высоте, редко кто осматривает до первой аварии. В регламент обслуживания склада включаем замену фильтров с учётом запылённости, проверку креплений и виброизоляции вентиляторов на высоте, проверку датчиков CO и автоматики, сезонную проверку нагревателей и завес.
Порядок
Как делаем
вентиляцию склада
- 01
Обследование
Габариты, конструкции, ворота, стеллажи, техника, режим работы смен, существующие системы.
- 02
Расчёт
Воздухообмен под товар, людей и технику, тепловой баланс лета и зимы.
- 03
Проект
Оборудование, трассы с учётом стеллажей и проездов погрузчиков, автоматика. Подробнее — проектирование.
- 04
Монтаж
Работы на высоте с подъёмниками; на действующем складе — по зонам, без остановки отгрузок.
- 05
Запуск
Балансировка, настройка расписания и датчиков — пусконаладка.
- 06
Сервис
Регламентное обслуживание по договору, своевременная замена фильтров.
Для производственных складов при цехах, где кроме хранения есть технологическое оборудование, смотрите также страницу вентиляции производственных помещений. Стоимость работ зависит от объёма склада и выбранных решений; называем её после обследования и расчёта.
Вопросы
Вентиляция склада:
вопросы владельцев
Нужна ли вентиляция на неотапливаемом складе?
Да: даже без отопления нужно удалять тепло летом, влагу и запахи, а при работе людей — подавать свежий воздух. Решение проще, чем для отапливаемого склада, но оно нужно.
Почему на складе зимой холодно у пола, хотя отопление работает?
Тёплый воздух поднимается под кровлю. Помогают правильная раздача воздуха и дестратификаторы, возвращающие тепло в рабочую зону.
Что делать с выхлопом погрузчиков?
Считать вентиляцию с учётом работы техники и управлять ею по датчикам CO. Самое радикальное решение — электрические погрузчики, но тогда нужна вентиляция зарядной.
Нужна ли отдельная вытяжка в зарядной для аккумуляторов?
Да, для зарядных помещений нужна отдельная вытяжка; требования зависят от типа аккумуляторов и указаны у производителя и в нормах.
Можно ли монтировать вентиляцию на работающем складе?
Да, по зонам и с согласованным графиком, чтобы не мешать приёмке и отгрузке.
Как снизить расходы на отопление склада?
Балансировать приток и вытяжку, ставить завесы на ворота, использовать частотное регулирование и управление по расписанию и датчикам.
Почему на складе весной появляется конденсат?
Тёплый влажный уличный воздух попадает на холодные стены и товар. Помогает автоматика по температуре и влажности, которая ограничивает приток в неподходящие часы.
Можно ли повесить вентиляцию на кровлю ангара?
Только после проверки несущей способности конструкций. Для лёгких зданий подбирают лёгкие воздуховоды и места установки оборудования.
Как часто менять фильтры на складе?
Чаще, чем в офисе, из-за пыли от упаковки и работы техники. Периодичность определяем по фактической запылённости при первых визитах.
Нужен ли проект вентиляции для склада?
Для большого склада — да: он нужен для правильного подбора оборудования, трасс с учётом стеллажей и проездов, расчёта отопления. Для небольшого складского помещения иногда достаточно расчёта и схемы.
