Вентиляция котельной
Котлу нужен воздух — не для комфорта, а для горения. Если воздуха не хватает, газ сгорает не полностью, а в помещении может появиться угарный газ. Объясняем, как устроена вентиляция котельной частного дома, чем отличаются газовые, электрические и твердотопливные котлы и как не дать общей вентиляции дома «отобрать» воздух у котла.
Содержание 14 разделов
на сжигание
1 м³ газа
помещения
котельной
с вентиляцией
всего дома
Безопасность
Зачем котельной
своя вентиляция
Газовый котёл с открытой камерой сгорания берёт воздух для горения прямо из помещения. Для полного сгорания одного кубометра природного газа нужно около десяти кубометров воздуха — и это без запаса, который котлу реально требуется. Если приток перекрыт или недостаточен, горение идёт с недостатком кислорода: образуется угарный газ, котёл работает нестабильно, пламя может срываться.
Вторая задача вентиляции — удалить из помещения тепло от котла и трубопроводов и возможные утечки газа. Поэтому у котельной два обязательных элемента: приток свежего воздуха и вытяжка из верхней зоны помещения.
Требования
Откуда берутся
требования
Для котельной с газовым котлом требования к вентиляции определяют проект газоснабжения, инструкция производителя котла и нормы для газового оборудования. При подключении газа и последующих проверках специалисты газовой службы смотрят, есть ли приток и вытяжка и достаточна ли тяга.
| Элемент | Что важно |
|---|---|
| Приток | Постоянный, не перекрываемый наглухо, достаточного сечения для горения и воздухообмена |
| Вытяжка | Из верхней зоны помещения, отдельно от дымохода |
| Дверь | Возможность поступления воздуха — решётка или зазор, если приток частично идёт из дома |
| Остекление | Требования к окну задаёт проект газоснабжения |
| Сигнализация | Контроль загазованности и угарного газа — рекомендуем всегда, а в ряде случаев он обязателен |
Точные сечения и расходы зависят от мощности и типа котла, поэтому мы всегда начинаем с документации на котёл и проекта газоснабжения.
Типы котлов
Газовый, электрический,
твердотопливный
| Котёл | Особенность | Что делаем |
|---|---|---|
| Газовый с открытой камерой | Берёт воздух на горение из помещения | Приток под горение и воздухообмен, вытяжка из верхней зоны |
| Газовый с закрытой камерой (турбо) | Воздух на горение забирает снаружи через коаксиальный дымоход | Вентиляция помещения по требованиям, без расхода воздуха на горение |
| Электрический | Горения нет | Удаление тепла от котла и оборудования, чтобы в котельной не было жарко |
| Твердотопливный | Много воздуха на горение, пыль и зола | Мощный приток, защита от пыли, отдельная вытяжка |
Где котельная
Котельная в подвале, пристройке
или на кухне
| Где котёл | Особенность вентиляции |
|---|---|
| Отдельное помещение на первом этаже | Самый удобный вариант: приток и вытяжка через наружную стену |
| Цокольный этаж или подвал | Приток с улицы через канал, вытяжка — вертикальным каналом выше уровня кровли или по требованиям проекта |
| Пристройка к дому | Изоляция от дома проще, собственные приток и вытяжка |
| Кухня (настенный котёл) | Котёл делит воздух с кухней и зонтом — особенно важна компенсация вытяжки |
Вариант размещения задаёт проект газоснабжения; наша задача — сделать вентиляцию помещения так, чтобы она соответствовала этим требованиям и не конфликтовала с остальной вентиляцией дома.
Устройство
Как устроена
вентиляция котельной

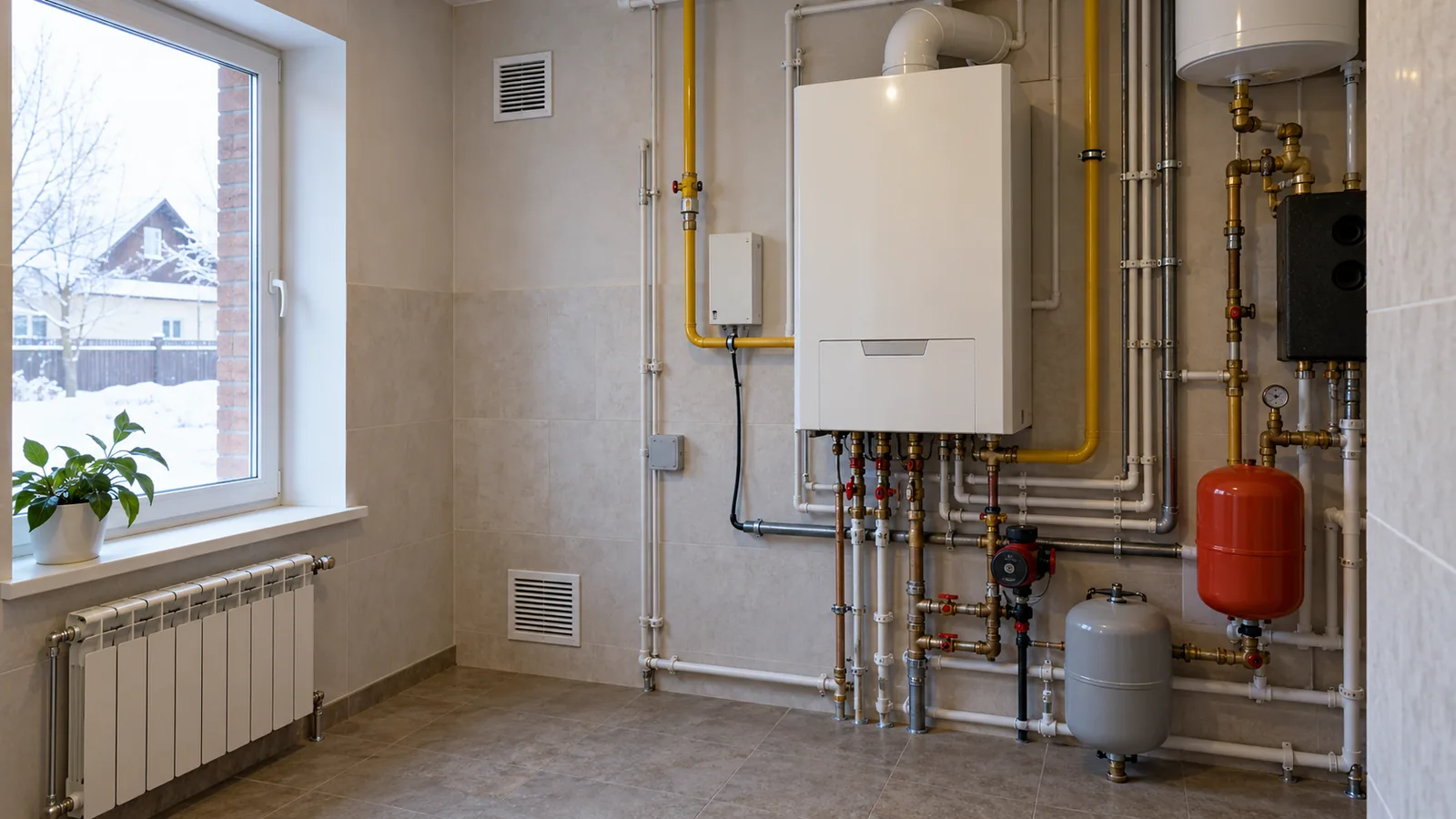

- Приток — канал или решётка с улицы в нижней части помещения, ближе к котлу. Зимой через него идёт морозный воздух, поэтому канал утепляют, а решётку размещают так, чтобы холод не падал на трубы и насосы.
- Вытяжка — канал из-под потолка котельной на улицу или над кровлей. Тёплый воздух поднимается, поэтому вытяжной вход располагают вверху.
- Защита от замерзания — трубопроводы и насосы не ставят напротив приточной решётки; при необходимости используют регулируемые решётки, которые нельзя закрыть полностью.
- Изоляция от дома — котельную не подключают к общей вытяжке жилых помещений, чтобы запахи и продукты сгорания при аварии не расходились по дому.
Датчики
Где ставить датчики
газа и угарного газа

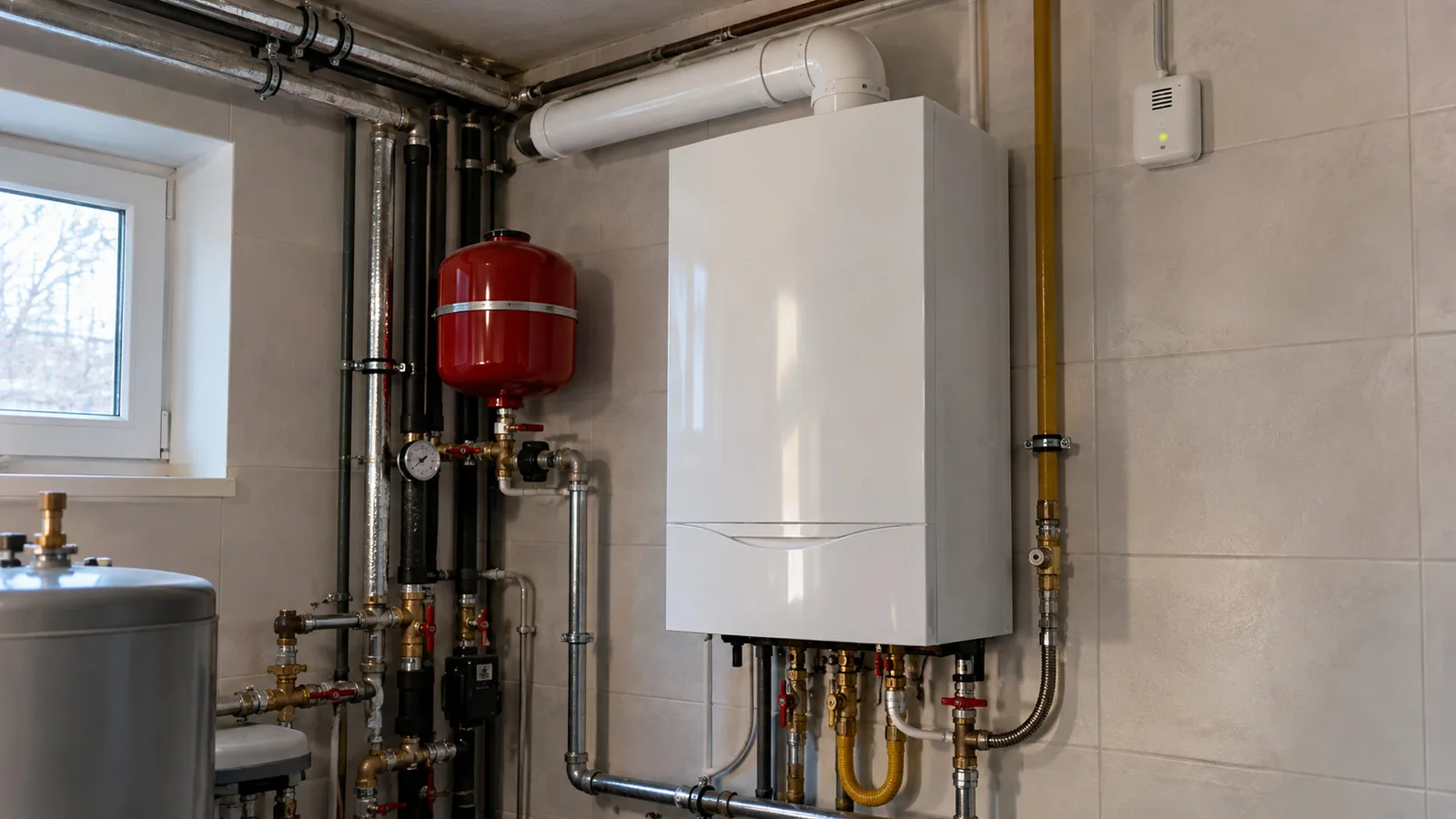

Датчики загазованности и угарного газа — последняя линия защиты, если вентиляция или котёл дали сбой. Важно не только наличие датчика, но и его место:
- Природный газ (метан) легче воздуха и скапливается под потолком — его датчик устанавливают в верхней зоне помещения.
- Сжиженный газ (пропан) тяжелее воздуха и стелется по полу — датчик ставят внизу.
- Угарный газ по плотности близок к воздуху; датчик размещают по инструкции производителя, как правило, на высоте, где находится человек.
Датчик не ставят вплотную к приточной решётке — поток свежего воздуха может «разбавлять» газ вокруг датчика и задерживать срабатывание. Точное место уточняют по инструкции к датчику и требованиям проекта газоснабжения.
Весь дом
Как вентиляция дома
может «задушить» котёл
Это самая недооценённая проблема. Мощная вытяжка дома, кухонный зонт или камин создают разрежение. Если котельная связана с домом дверью или общим объёмом, воздух начинает подтягиваться в дом через котельную и даже через дымоход — тяга котла нарушается, в котельную может попасть дым.
- рассчитываем вентиляцию котельной и дома вместе, а не по отдельности;
- держим воздушный баланс дома без сильного разрежения;
- предусматриваем компенсацию кухонного зонта и камина;
- даём котельной собственный приток, независимый от работы вентиляции дома.
Поэтому вентиляцию котельной выгоднее всего делать в составе вентиляции частного дома и закладывать ещё на этапе проекта.
Опыт
Ошибки в вентиляции
котельных
| Ошибка | К чему приводит |
|---|---|
| Приточную решётку закрыли на зиму, чтобы «не дуло» | Котлу не хватает воздуха для горения, риск угарного газа |
| Вытяжку котельной подключили к общей вытяжке дома | Запахи и продукты сгорания при аварии уходят в жилые комнаты |
| Приток расположен прямо над котлом или автоматикой | Холодный воздух падает на электронику и трубы |
| Котельная под лестницей без собственного притока | Воздух тянется из дома, тяга нестабильна |
| Канал притока не утеплён | Конденсат, намерзание, сырость в котельной |
Все эти ошибки дешевле исправить при монтаже, чем после первой зимы. Если котельная уже работает и есть сомнения — начните с осмотра.
Без горения
Электрокотёл и тепловой
насос в техпомещении
Если в техническом помещении стоит электрический котёл или внутренний блок теплового насоса, задача вентиляции меняется: горения нет, угарного газа нет, но есть тепло от оборудования, трубопроводов и бойлера. Летом в закрытой котельной легко становится +30 °C и выше, что плохо для электроники и насосов.
Здесь достаточно вытяжки из верхней зоны и притока снизу — естественного или с небольшим вентилятором, управляемым по температуре. Главное — не оставлять техническое помещение без воздухообмена вовсе.
Частая ошибка
Почему окно не заменяет
вентиляцию котельной
Распространённое заблуждение: «в котельной есть окно, значит, проветрим». Окно открывают по настроению, а зимой держат закрытым — именно тогда, когда котёл работает сильнее всего и ему больше всего нужен воздух.
Вентиляция котельной должна работать постоянно и не зависеть от того, открыл ли кто-то форточку. Поэтому приток делают отдельным каналом или решёткой, которые нельзя закрыть полностью, а вытяжку — отдельным вытяжным каналом. Окно в котельной выполняет свою функцию по требованиям проекта газоснабжения, но не заменяет вентиляцию.
Шум
Котельная рядом
с жилыми комнатами
Котёл, насосы и вентиляционные каналы котельной могут передавать шум в соседние комнаты. Приточный и вытяжной каналы котельной не соединяют с вентиляцией жилых помещений, а решётки не выводят в сторону спален. Если котельная граничит со спальней, каналы прокладывают с минимальным количеством жёстких креплений к общей стене.
Работа
Как делаем
вентиляцию котельной
- изучаем документацию на котёл и проект газоснабжения, смотрим помещение;
- рассчитываем приток и вытяжку с учётом типа и мощности котла и вентиляции дома;
- выполняем проходы через стены, прокладываем и утепляем каналы, ставим решётки и клапаны;
- проверяем тягу вытяжки и поступление воздуха при работающей вентиляции дома;
- передаём схему, которая пригодится при приёмке газового оборудования.
Стоимость зависит от типа котла, расположения котельной, длины каналов и проходов; называем её после осмотра.
Каждую осень
Проверка котельной
перед отопительным сезоном
- приточная решётка открыта, не заставлена и не забита листьями и паутиной;
- вытяжной канал тянет — к решётке притягивается лист бумаги;
- в канале притока нет снега, льда и следов конденсата;
- дверь котельной не уплотнили до полной герметичности, если приток частично идёт из дома;
- датчики загазованности и угарного газа в рабочем состоянии.
Проверка занимает несколько минут. Если что-то вызывает сомнения, лучше разобраться до первых морозов, когда котёл работает на полную мощность.
Вопросы
Котельная:
что важно знать владельцу
Какая вентиляция нужна котельной с газовым котлом?
Постоянный приток воздуха для горения и воздухообмена и вытяжка из верхней зоны помещения. Точные сечения зависят от мощности и типа котла и указываются в проекте газоснабжения и документации котла.
Нужна ли вентиляция котельной с электрическим котлом?
Горения нет, но котёл и оборудование выделяют тепло, поэтому вытяжка и приток нужны, чтобы в котельной не было жарко и сыро.
Можно ли закрыть приточную решётку зимой?
Наглухо — нельзя: котлу нужен воздух для горения. Чтобы не замерзали трубы, решётку размещают правильно и используют регулируемые решётки, которые не закрываются полностью.
Почему котёл тухнет, когда включена вытяжка на кухне?
Кухонный зонт создаёт разрежение и «отбирает» воздух, нарушая тягу котла. Нужен отдельный приток в котельную и компенсация зонта.
Вы делаете дымоход?
Нет, дымоход — отдельная система, её делают и проверяют специалисты по дымоходам. Мы отвечаем за приток и вытяжку помещения котельной и их увязку с вентиляцией дома.
Нужен ли датчик угарного газа?
Рекомендуем всегда. Для ряда объектов с газовым оборудованием контроль загазованности обязателен.
Можно ли установить в котельной вытяжной вентилятор?
Для котельной с газовым котлом с открытой камерой принудительная вытяжка может нарушить тягу котла. Решение принимают только с учётом требований проекта газоснабжения и документации котла.
