Пусконаладка и настройка вентиляции
После монтажа система почти никогда не выдаёт расчётные расходы сама по себе: воздух идёт туда, где легче. Пусконаладка — это измерения и регулировка, которые доводят вентиляцию до проекта. Рассказываем, как это делается на самом деле и что вы получаете в результате.
Содержание 16 разделов
на каждой решётке
и в воздуховодах
от дальних
ветвей к ближним
режимы, защиты,
уставки
Физика
Почему воздух идёт
не туда, куда задумано
Представьте воздуховод, от которого отходят пять ответвлений. Ближнее к установке имеет самое короткое и лёгкое плечо — через него уйдёт больше воздуха, чем по расчёту. Дальнее — длинное, с поворотами — получит меньше. Если ничего не регулировать, в ближней комнате будет дуть, а в дальней спальне — душно.
Задача наладки — «уравнять» сопротивления ветвей так, чтобы каждая получила свой расчётный расход, а общий расход притока и вытяжки совпал с проектом. Порядок испытаний и наладки систем вентиляции задаёт СП 73.13330 «Внутренние санитарно-технические системы зданий».
Сроки
Когда наладку делать
рано
Настраивать систему в разгар ремонта бессмысленно — результат сотрётся уже на следующей неделе. Наладку проводят, когда:
- закончены «грязные» работы: шлифовка, штукатурка, укладка плитки — иначе фильтры и воздуховоды забьются строительной пылью;
- установлены все решётки и диффузоры и закрыты подвесные потолки;
- стоят межкомнатные двери — они влияют на распределение воздуха;
- в систему поставлены чистые рабочие фильтры, а не строительные.
Методика
Как измеряют
расход воздуха

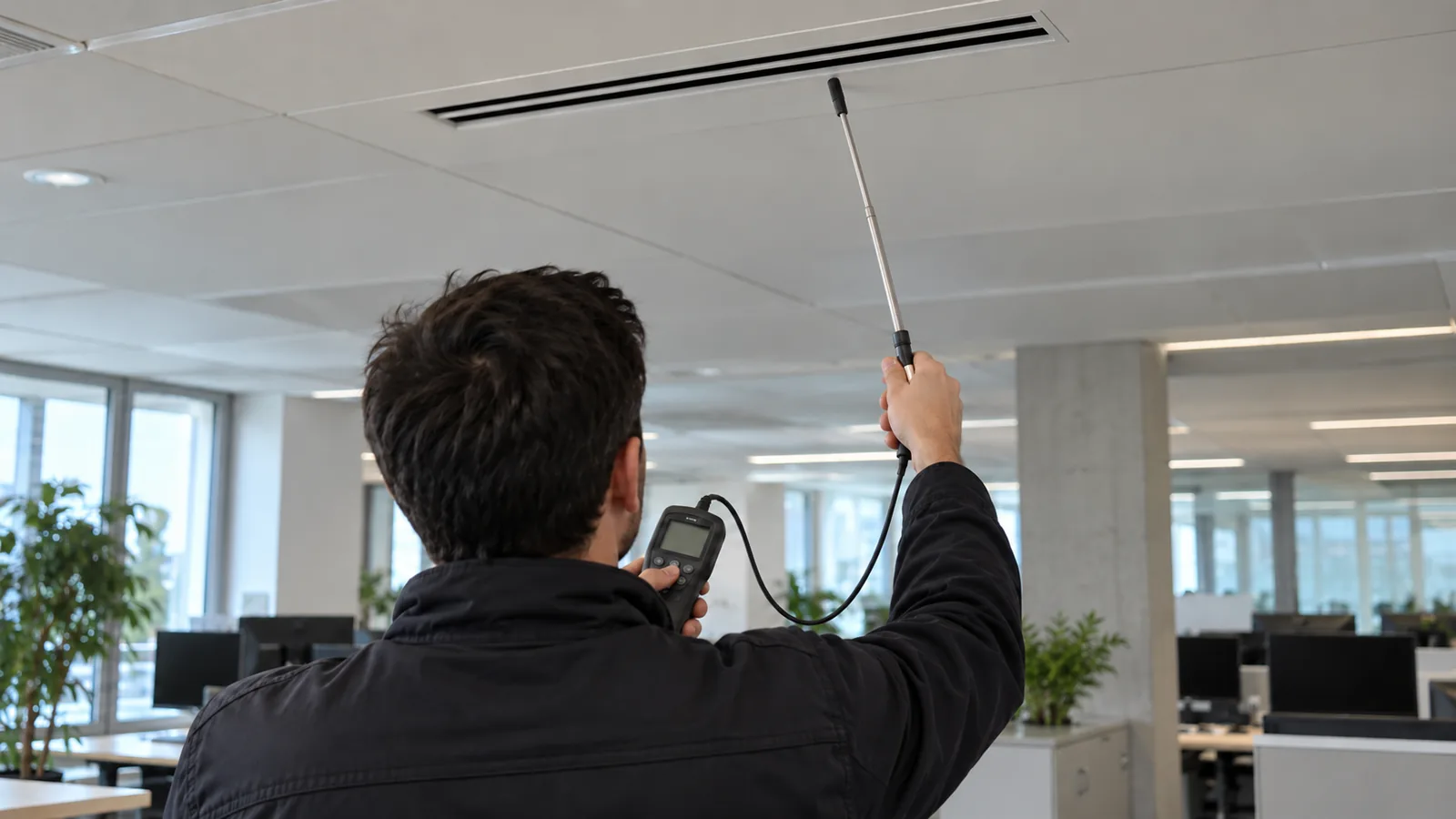

Расход — это скорость воздуха, умноженная на площадь сечения. Скорость измеряют термоанемометром, давление — дифференциальным манометром. Но измерить правильно сложнее, чем приложить датчик:
- На решётке или диффузоре скорость неравномерна, поэтому замеряют в нескольких точках и усредняют, учитывая живое сечение решётки.
- В воздуховоде делают замеры через лючки или отверстия по сечению (траверсу) на прямом участке, вдали от поворотов и тройников.
- По перепаду давления контролируют фильтры, работу вентилятора и сопротивление участков.
Регулировка
Балансировка:
от дальних ветвей к ближним
- Проверка перед запуском. Монтаж соответствует схеме, клапаны открыты, фильтры на месте, вентиляторы вращаются в правильную сторону, защиты работают.
- Первый замер. Измеряем общий расход и расходы по всем решёткам — видим реальную картину.
- Регулировка. Начинаем с самых дальних и «тяжёлых» ветвей: прикрываем дроссель-клапаны и регулируем диффузоры на ближних, чтобы воздух дошёл до дальних комнат.
- Выравнивание притока и вытяжки. Проверяем общий баланс — без него хлопают двери и сквозит из щелей.
- Контрольный замер. Повторно измеряем все точки, проверяем шум и отсутствие сквозняков в зоне пребывания людей.
Опыт
Что мы часто находим
при наладке

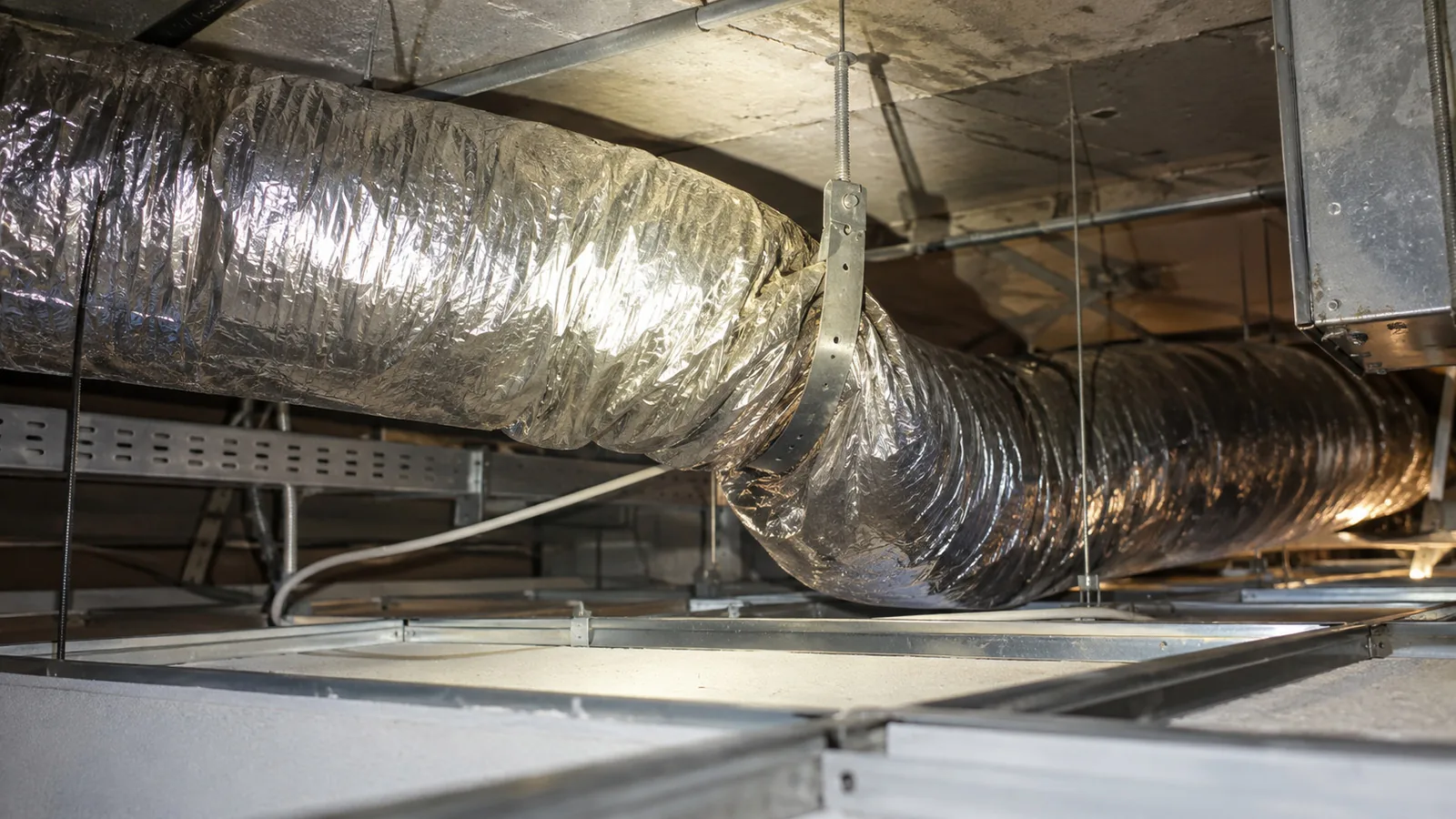

Пусконаладка — это ещё и проверка качества монтажа. Некоторые находки повторяются от объекта к объекту:
- закрытые или полуприкрытые клапаны, которые забыли открыть после монтажа;
- строительный мусор и заглушки внутри воздуховодов;
- перепутанные подача и вытяжка на отдельных решётках;
- вентилятор, вращающийся в обратную сторону, — воздух идёт, но в разы меньше;
- негерметичные стыки, через которые воздух уходит, не дойдя до комнат;
- снятые или не подключённые датчики защиты нагревателя;
- фильтры, установленные без уплотнения, — воздух обходит их стороной.
Каждая из этих мелочей снижает эффективность системы или делает её опасной зимой. Именно поэтому наладку проводят с замерами, а не ограничиваются «включили — работает».
Опыт
Почему факт расходится
с проектом
| Причина | Что происходит |
|---|---|
| Изменили трассы при монтаже | Добавились повороты и длина — выросло сопротивление |
| Заменили оборудование на аналог | У аналога другая характеристика вентилятора |
| Поставили другие решётки | Иное сопротивление и распределение потока |
| Не закончена отделка | Открытые проёмы и щели искажают баланс |
| Проект без запаса | Установка работает на пределе и не выходит на расчётные значения |
Большинство расхождений устраняется регулировкой. Если же установке просто не хватает напора, об этом лучше узнать на наладке и решить сразу, чем жить с недостатком воздуха.
Оборудование
Настройка установок,
нагрева и рекуперации
| Параметр | Зачем |
|---|---|
| Производительность по режимам | День, ночь, «никого нет», усиленный режим |
| Температура притока | Чтобы зимой не дуло холодом, а весной не перегревало |
| Защита водяного нагревателя | Остановка и прогрев при угрозе замерзания калорифера |
| Защита от обмерзания рекуператора | Преднагрев, байпас или снижение притока в мороз |
| Реакция на аварии | Понятные сообщения на пульте и безопасная остановка |
| Датчики CO₂ и влажности | Пороги включения усиленных режимов |
После работ
Наладка после ремонта
или замены оборудования
Замена вентилятора, двигателя, частотника или всей установки меняет характеристики системы. Новый вентилятор может давать больше или меньше воздуха, чем старый, а новый контроллер начинает работу с заводскими настройками.
- после замены вентилятора или двигателя — замер расходов и при необходимости перебалансировка;
- после замены частотника — ввод параметров двигателя и проверка ограничений скорости;
- после замены контроллера — настройка режимов, уставок и защит;
- после замены установки — полный цикл наладки, как для новой системы.
Поводы
Когда нужна наладка,
кроме запуска
- в одних комнатах душно, а в других дует;
- из диффузоров слышен свист, двери закрываются с усилием;
- после перепланировки или смены арендатора система перестала справляться;
- после ремонта — замены вентилятора, двигателя или автоматики;
- зимой установка часто уходит в аварию, рекуператор обмерзает;
- при переходе с зимнего режима на летний и обратно.
Для систем, которые монтируем мы, наладка — часть сдачи, её объём виден в смете монтажа. Системы, смонтированные другими, настраиваем после осмотра: если находим ошибки монтажа, показываем их и предлагаем, как исправить.
Сезоны
Перенастройка
зима — лето
Система, идеально настроенная в январе, в июне может работать неоптимально. Меняются задачи: зимой важно не допустить холодного притока и обмерзания рекуператора, летом — не подавать горячий воздух в пиковые часы и не гонять нагреватель.
- переключение зимнего и летнего режимов автоматики;
- коррекция уставок температуры притока;
- изменение расписания работы — например, усиленная вентиляция ночью летом;
- проверка защиты водяного калорифера перед первыми морозами.
Сезонную перенастройку удобно совместить с плановым обслуживанием.
Документ
Что в протоколе
замеров
По итогам наладки фиксируем фактические расходы — чтобы через год было с чем сравнить. Протокол устроен просто:
| Колонка | Что в ней |
|---|---|
| Помещение и решётка | Где сделан замер |
| Расход по проекту | Сколько воздуха должно быть по расчёту |
| Расход до наладки | Что было при первом замере |
| Расход после наладки | Что получилось после регулировки |
| Отклонение | Разница с проектом в процентах |
| Примечания | Шум, сквозняк, особенности помещения |
Для системы без проекта «проектные» значения берём из нашего расчёта по нормам для назначения помещений. Такой протокол удобен и при смене арендатора или продаже дома: он показывает, в каком состоянии вентиляция.
Самопроверка
Что заказчик может
проверить сам
- в каждой комнате у приточных решёток ощущается лёгкое движение воздуха, а у вытяжных — притяжение листа бумаги;
- двери закрываются без усилия и не свистят;
- ночью в спальне не слышно гула;
- зимой из решёток не идёт холодный воздух;
- на пульте нет аварийных сообщений.
Если что-то из этого не выполняется через несколько недель после запуска — это повод для повторной проверки, а не «особенность системы».
Исполнитель
Кто должен
делать наладку
Наладку выполняет инженер с приборами, а не монтажник «по ощущениям». Ему нужны расчётные расходы по помещениям, понимание работы установки и автоматики и время, чтобы пройти систему несколько раз. Если монтаж делали другие, наладка — ещё и независимая проверка качества их работы.
Итог
Что вы получаете
после наладки
- систему, которая подаёт и удаляет расчётный воздух в каждой комнате;
- результаты замеров — фактические расходы по помещениям, с которыми можно сравнивать при следующих проверках;
- настроенную автоматику и понятные режимы на пульте;
- рекомендации по обслуживанию: когда менять фильтры и что проверять перед зимой.
Система работает не так?
Опишите, в каких помещениях не хватает воздуха или дует, и пришлите фото установки и пульта — подскажем, с чего начать.
Разные объекты
Наладка в квартире,
доме и офисе
Квартира
Систем немного, решёток — десяток. Главное — баланс с общедомовой вытяжкой: квартира не должна «высасывать» воздух из подъезда и соседних каналов.
Частный дом
Добавляются котельная, камин, кухонный остров и несколько этажей. Проверяем систему в разных режимах: с включённым зонтом, при растопке камина, с закрытыми дверями спален.
Офис
Много решёток и зон с разной загрузкой. Отдельно проверяем переговорные при заполнении и настраиваем расписание, чтобы в пустом офисе система не работала впустую.
Вопросы
Пусконаладка вентиляции:
вопросы и ответы
Зачем пусконаладка, если систему только что смонтировали?
Воздух распределяется по пути наименьшего сопротивления, поэтому реальные расходы почти всегда отличаются от расчётных. Наладка доводит каждую ветку до проекта.
Настраиваете вентиляцию, которую монтировали другие?
Да. Проверяем монтаж, делаем замеры, балансировку и настройку автоматики. Если найдём ошибки монтажа — покажем и предложим исправление.
Какими приборами измеряете?
Термоанемометром — скорость и расход воздуха, дифференциальным манометром — давление, в том числе приборами Testo 405i и Testo 510i.
Почему нельзя настроить вентиляцию «на ощупь»?
Ощущение сквозняка зависит от температуры и места, а не от расхода. Без замеров легко «задушить» дальнюю комнату, пытаясь убрать сквозняк в ближней.
Можно ли настроить рекуператор, который обмерзает?
Да, настраиваем защиту от обмерзания и балансируем потоки. Если причина в неисправности — выполняем ремонт.
Сколько длится наладка?
Зависит от количества систем и решёток. Для квартиры обычно быстрее, для дома или офиса дольше; сроки согласуем после осмотра.
Нужна ли повторная наладка через какое-то время?
Если в помещениях ничего не меняли, повторная полная наладка обычно не нужна — достаточно выборочных замеров при обслуживании. После перепланировки, смены назначения или замены оборудования систему настраивают заново.
