Вентиляция медицинских помещений
В клинике вентиляция — это не только комфорт пациентов, но и санитарная безопасность: воздух не должен переносить запахи, аэрозоли и микроорганизмы из «грязных» зон в «чистые». Рассказываем, как устроена вентиляция частной клиники, стоматологии или медицинского кабинета и что важно предусмотреть до ремонта помещения.
Содержание 14 разделов
из чистых зон
в грязные
под класс
помещения
для проверок
и лицензии
Особенности
Чем клиника отличается
от офиса
Снаружи медицинский центр похож на офис: кабинеты, коридоры, ресепшен. Но требования к воздуху здесь другие, и определяются они санитарными правилами и сводами правил для медицинских организаций, а не только комфортом.
- Разные классы чистоты. В процедурной, стерилизационной и в кабинете врача-терапевта — разные требования к воздухообмену и фильтрации.
- Направление потоков. Воздух должен перетекать из более чистых помещений в менее чистые, а не наоборот.
- Отдельные системы. Некоторые помещения нельзя объединять с остальными в одну вытяжную систему.
- Документы. Для медицинской лицензии и проверок нужны проект, акты пусконаладки и замеров.
Зонирование
Какие помещения
требуют особого внимания
| Помещение | Задача |
|---|---|
| Процедурная, прививочный кабинет | Повышенная чистота, приток преобладает над вытяжкой |
| Стерилизационная | Удаление тепла и влаги от автоклавов и сухожаровых шкафов, разделение чистой и грязной зон |
| Стоматологический кабинет | Удаление аэрозолей от бормашины и запахов материалов |
| Рентген-кабинет | Отдельные требования по воздухообмену, решения согласуются с проектом радиационной защиты |
| Кабинет физиотерапии, массажа | Комфорт пациента без сквозняков, удаление влаги и запахов масел |
| Санузлы, помещения для отходов, грязного белья | Вытяжка преобладает — воздух не должен выходить в коридор |
| Ресепшен и зона ожидания | Свежий воздух при скоплении людей |
Точные требования к каждому помещению зависят от профиля медицинской деятельности. Мы принимаем их из технологического задания клиники и норм и отражаем в проекте.

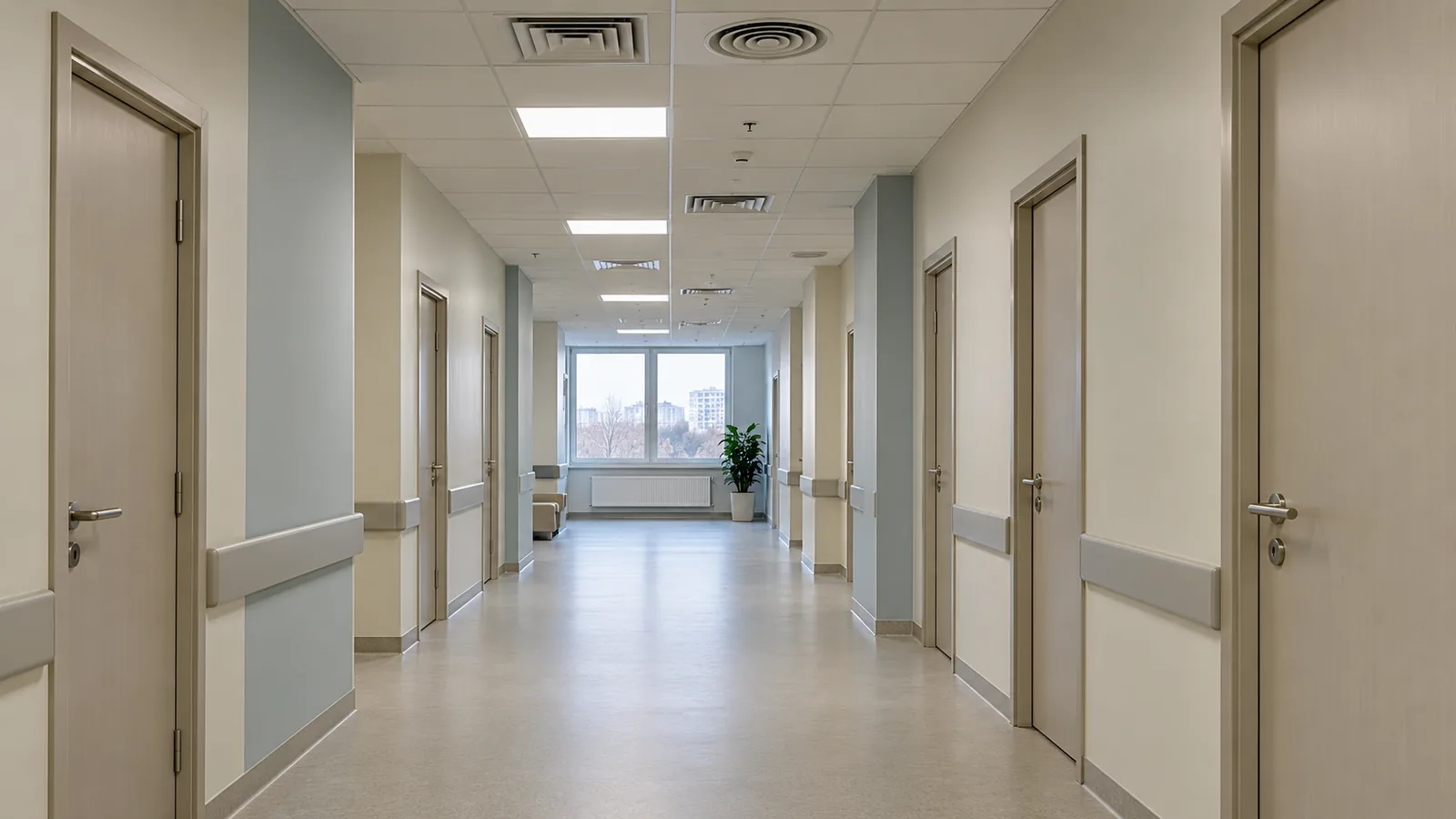

Перетоки
Куда должен
двигаться воздух
Представьте коридор, из которого открываются процедурная и санузел. Если в процедурной подача воздуха больше вытяжки, из неё воздух будет выходить в коридор — и внутрь ничего не попадёт. В санузле наоборот: вытяжка больше притока, и запахи остаются там. Это и есть управление перетоками — баланс расходов, который задают в проекте и выставляют при пусконаладке.
Проблема в том, что баланс легко нарушить: засорившийся фильтр, закрытый клапан, поменявшаяся планировка — и поток идёт в обратную сторону. Поэтому для клиники так важны пусконаладка с замерами и регулярная проверка при обслуживании.

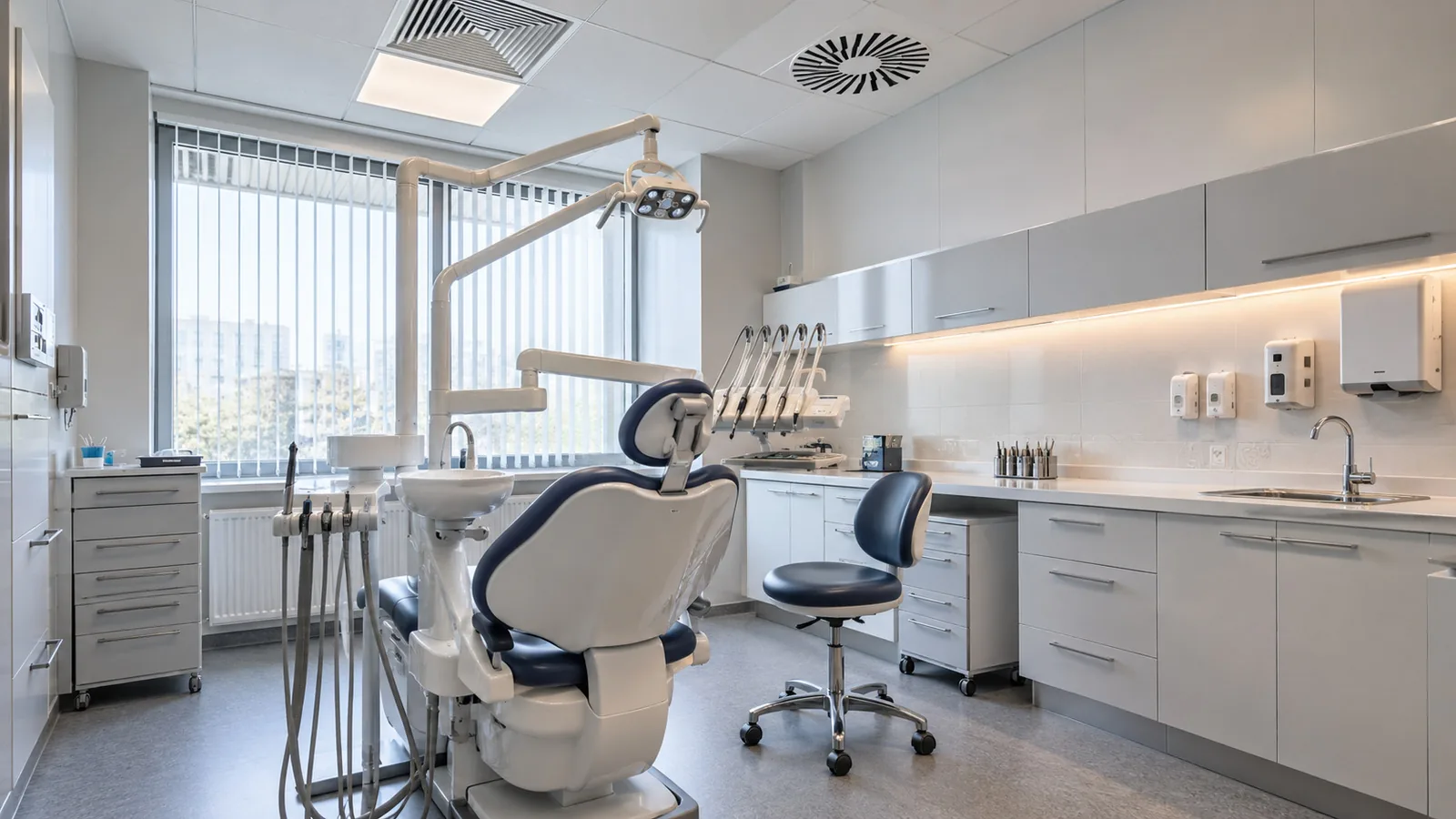

Стоматология
Стоматологический
кабинет
Стоматология — один из самых частых медицинских объектов в Москве и Подмосковье: от одного кресла в жилом доме до сетевых клиник. При работе бормашины и скейлера образуется аэрозоль из воды, слюны и частиц; добавляются запахи пломбировочных материалов и дезинфектантов.
- воздухообмен кабинета считают под количество кресел;
- вытяжку располагают так, чтобы аэрозоль не шёл в сторону ассистента и в коридор;
- зоны стерилизации и кабинеты рентгена выделяют отдельно;
- для клиники на первом этаже жилого дома заранее решают вопрос выброса воздуха и шума.
Комфорт
Тишина и комфорт
пациента
Пациент в кабинете часто волнуется, а врачу нужно слышать его и сосредоточиться. Гул вентиляции, свист решётки или холодная струя на кушетку — мелочи, которые портят впечатление о клинике. Поэтому установки выносим из кабинетов, ставим шумоглушители, подбираем диффузоры с низкой скоростью воздуха и располагаем их так, чтобы поток не падал на кресло или кушетку. Для кабинетов, где пациент раздевается, отдельно проверяем температуру притока.
Выброс
Выброс воздуха
и соседи
Многие клиники и стоматологии расположены на первых этажах жилых домов и в торговых центрах. Выброс вытяжного воздуха на фасад под окна жильцов вызывает жалобы, а в ряде случаев не допускается нормами. Поэтому место выброса определяем на стадии проекта: вывод выше кровли, использование существующих шахт при их достаточном сечении или другие решения по согласованию с управляющей компанией. Этот вопрос лучше решить до подписания аренды — иногда именно он определяет, подходит ли помещение под клинику.
Фильтрация
Какие фильтры
нужны клинике
Класс фильтрации приточного воздуха зависит от назначения помещений. Для обычных кабинетов достаточно фильтров тонкой очистки, для помещений с повышенными требованиями к чистоте — многоступенчатая фильтрация. Фильтры высокой эффективности сильно сопротивляются потоку, поэтому установку и вентилятор подбирают с запасом по напору.
Фильтры в клинике нельзя менять «когда будет время»: забитый фильтр снижает расход, и баланс перетоков нарушается. Регламент замены прописываем в договоре на обслуживание; подробнее — замена фильтров вентиляции.
Кабинеты
Косметология, массаж
и ветеринария
Не каждый медицинский объект — многопрофильная клиника. Много обращений от небольших кабинетов, и у каждого своя специфика.
- Косметологический кабинет. Процедуры с аппаратами, лазером, препаратами — удаление запахов и продуктов процедур, комфорт пациента на кушетке без сквозняков.
- Массажный кабинет. Тепло, влага, запахи масел; пациент раздет, поэтому скорость воздуха у кушетки минимальная.
- Ветеринарная клиника. Запахи животных, помещения стационара, изоляторы; воздух не должен переходить из изолятора в приёмную.
- Кабинет в жилом доме. Выброс и шум согласуем с управляющей компанией.
Аптеки
Вентиляция
аптеки
Аптеке важна стабильность параметров в помещениях хранения: лекарства хранятся в определённом температурном режиме, и летний перегрев торгового зала и склада недопустим. Холодильники для термолабильных препаратов отдают тепло в помещение, а в торговом зале весь день посетители.
- зал обслуживания — свежий воздух для посетителей и провизоров, защита от уличного воздуха у входа;
- помещения хранения — стабильная температура, учёт тепла от холодильного оборудования;
- рецептурно-производственный отдел, если он есть, — вытяжка по требованиям к изготовлению лекарств;
- служебные помещения и санузлы — постоянная вытяжка.
Вентиляция помогает удерживать температуру, но в жару без отдельного охлаждения помещений хранения может не справиться — это учитываем при расчёте.
Границы
Операционные
и чистые помещения
Операционные блоки, реанимации и помещения с чистыми зонами высоких классов — отдельная область с особыми требованиями к оборудованию, фильтрации, валидации и документации. Такие объекты требуют специализированного проектирования. Мы работаем с амбулаторными клиниками, стоматологиями, диагностическими центрами, косметологическими и массажными кабинетами, ветеринарными клиниками.
Ошибки
Типичные ошибки
при открытии клиники
- Сначала ремонт, потом вентиляция. Потолки собраны, и трассы приходится вести так, как получится, а не так, как нужно.
- Одна система на все помещения. Помещения, которые требуют отдельной вытяжки, подключены к общей.
- Нет пусконаладки с замерами. Система смонтирована, но баланс перетоков никто не выставлял, и документов для лицензирования нет.
- Перепланировка без пересчёта. Кабинет сменил назначение, а воздухообмен остался прежним.
- Нет доступа к оборудованию. Фильтры и клапаны закрыты глухим потолком — и обслуживание откладывается.
Каждую из этих ошибок дешевле предотвратить на этапе проекта, чем исправлять в работающей клинике.
Работающая клиника
Работы без остановки
приёма
Если клиника уже работает, закрыть её на месяц ради вентиляции невозможно. Работы разбиваем на этапы по кабинетам и ведём в нерабочие часы клиники в будние дни. Пыльные работы отгораживаем, после каждого этапа — уборка, чтобы на следующий день кабинет можно было использовать. Отключение систем для подключения новых участков планируем заранее и согласуем с администрацией клиники.
Порядок
Как проходят
работы
- 01
Технологическое задание
Получаем от клиники список помещений, профиль деятельности и расстановку оборудования.
- 02
Проект
Воздухообмены по помещениям, схема перетоков, разделение систем, фильтрация. Подробнее — проектирование вентиляции.
- 03
Монтаж
До чистовой отделки, с учётом требований к материалам и доступу для обслуживания.
- 04
Пусконаладка и замеры
Выставляем расходы и перетоки, оформляем акты — они нужны для лицензирования.
- 05
Обслуживание
Регламентная замена фильтров, проверка баланса, акты по каждому визиту.
Если клиника уже работает, а вентиляция не справляется — начинаем с обследования и замеров. Часто проблема в нарушенном балансе после перепланировки, и её решают реконструкцией части системы. Стоимость называем после изучения планировки и задания.
Вопросы
Вентиляция клиник:
частые вопросы
Нужен ли проект вентиляции для медицинской лицензии?
Да, для лицензирования и проверок нужна документация на систему вентиляции: проект и акты пусконаладки и замеров. Конкретный перечень зависит от вида деятельности.
Можно ли объединить вентиляцию кабинетов с вентиляцией всего здания?
Для части помещений — нет: некоторые помещения требуют отдельных систем. Решение принимается в проекте по нормам и профилю клиники.
Делаете вентиляцию стоматологий?
Да: от одного кабинета до сетевых клиник, с учётом количества кресел, стерилизационной и рентген-кабинета.
Почему в коридоре клиники пахнет из процедурных?
Нарушен баланс перетоков: вытяжка из процедурных слабее, чем нужно, или засорились фильтры. Нужны замеры и настройка системы.
Делаете вентиляцию операционных?
Нет, операционные и чистые помещения высоких классов требуют специализированного проектирования. Мы работаем с амбулаторными клиниками, стоматологиями и кабинетами.
Как часто обслуживать вентиляцию клиники?
Чаще, чем офисную: фильтры меняют по регламенту, а баланс перетоков проверяют при визитах. Регламент составляем под оборудование и профиль клиники.
Делаете вентиляцию косметологических кабинетов?
Да, с учётом процедур и оборудования: удаление запахов и продуктов процедур, комфорт пациента без сквозняков.
Делаете вентиляцию ветеринарных клиник?
Да: приёмные, кабинеты, стационар и изоляторы с правильным направлением перетоков.
Можно ли сделать вентиляцию в работающей клинике?
Да: по кабинетам, в нерабочие часы клиники, с защитой от пыли и уборкой после каждого этапа.
Можно ли выводить вытяжку клиники на фасад жилого дома?
Как правило, выброс выводят выше кровли. Конкретное решение определяем в проекте с учётом норм и согласования с управляющей компанией.
Нужна ли отдельная вытяжка для стерилизационной?
Да, стерилизационная выделяет много тепла и влаги от автоклавов и сухожаровых шкафов, поэтому её вентиляцию рассчитывают отдельно и разделяют чистую и грязную зоны. Конкретное решение зависит от оборудования и профиля клиники.
Сколько стоит вентиляция клиники?
Зависит от площади, числа кабинетов и их назначения, требований к фильтрации и отдельным системам. Стоимость называем после изучения планировки и технологического задания; в смете видно, из чего она складывается.
Какие документы передаёте после работ?
Проект или схему системы, паспорта оборудования, акты скрытых работ, акт пусконаладки с замеренными расходами по помещениям и регламент обслуживания.
