Настройка и программирование контроллеров вентиляции
Контроллер — это «мозг» приточной установки или холодильной камеры. Когда он выдаёт аварию, теряет настройки после скачка напряжения, требует пароль или просто работает не так, как нужно, установка стоит, хотя вентиляторы и нагреватель исправны. Мы разбираемся с контроллерами разных производителей: читаем аварии, настраиваем параметры, восстанавливаем и меняем программу, подбираем замену, если модель снята с производства.
Содержание 12 разделов
производителей
контроллеров
штатные программы
производителей
ремонт
контроллера
Услуги
Что мы делаем
с контроллерами
| Задача | Что входит |
|---|---|
| Диагностика и разбор аварий | Читаем журнал аварий, проверяем датчики, входы и выходы, питание, связь с пультом; находим, что именно вызывает остановку |
| Настройка параметров | Уставки температуры, расписания, скорости вентиляторов, защита нагревателя, логика заслонок и рекуператора |
| Восстановление программы | Если программа слетела после скачка напряжения, севшей батареи или неудачного вмешательства — загружаем рабочую конфигурацию |
| Перепрограммирование | Меняем логику под новую задачу: добавили датчик CO₂, увлажнитель, вторую ступень нагрева, диспетчеризацию |
| Обновление и прошивка | Обновляем встроенное ПО, если это исправляет известную проблему или нужно для новой функции |
| Замена контроллера | Подбираем совместимую или современную модель, если старую не отремонтировать или она снята с производства; переносим логику работы |
Работаем штатными программами производителей и документацией на конкретные модели. Если контроллер защищён паролем разработчика щита, а доступа к программе нет, честно говорим об этом и предлагаем варианты: восстановить исходный проект у поставщика установки или перенести управление на новый контроллер.
Производители
Контроллеры вентиляции:
с чем работаем
| Производитель | Линейки и модели | Где встречается |
|---|---|---|
| Segnetics | Pixel, Matrix, SMH 2G / SMH 4 / SMH 5, Trim5, модули расширения | Щиты приточных и приточно-вытяжных систем, котельные, ИТП |
| Zentec | M245, M100, M200/M202, M300/M303, пульты Z031, Z033, Z037 | Приточные установки и щиты управления вентиляцией |
| Carel | pCO5+, c.pCO, pCOmini, pCO XS | Центральные кондиционеры, крупные приточно-вытяжные установки |
| Regin | Corrigo E, Optigo | Установки Systemair и других производителей, щиты управления |
| Danfoss / Ридан | MCX (MCX06D, MCX15B и др.) | Щиты вентиляции, холодильные и климатические системы |
| Овен | ТРМ1033, ТРМ33, ПР200 | Недорогие щиты приточной вентиляции, особенно с водяным калорифером |
| Siemens | Climatix (POL…), Synco | Установки европейских производителей, крупные объекты |
| Schneider Electric | программируемые контроллеры и панели XBT | Щиты управления вентиляцией разных сборщиков |
| Komfovent | автоматика C3, C4, C5, C6 | Установки Komfovent Domekt, Verso, OTD |
| Systemair | SAVE Touch, SAVE Connect, Corrigo | Бытовые установки SAVE VTR и промышленные установки |
| Breezart | собственная автоматика и пульты | Приточные установки Breezart Lux и Aqua |
| Korf, QTech «Атлас», Контар (МЗТА), Honeywell | контроллеры и регуляторы разных серий | Щиты управления, модернизированные системы |
Если вашего производителя нет в таблице, это не значит, что мы не возьмёмся. Логика вентиляционного контроллера у всех похожа: датчики температуры, реле давления, защита от замерзания, управление вентиляторами, клапанами и нагревателем. Разобраться в незнакомой модели по документации — обычная инженерная задача.
Холодильное оборудование
Холодильные
контроллеры
Контроллеры холодильных камер, витрин и шкафов устроены проще вентиляционных, но проблемы у них те же: неправильные уставки, сбившиеся параметры оттайки, неисправный датчик, авария по температуре, забытый пароль. Мы настраиваем и меняем такие контроллеры и разбираемся с электрической частью.
| Производитель | Модели, с которыми часто обращаются |
|---|---|
| Carel | Easy (PJEZ…), MPXPRO, ir33 |
| Dixell | XR20C, XR60CX, XR06CX, XW30L, IC121CX, XC650C |
| Eliwell | ID 974, ID 961, ID Plus, EWDR 974 / 984 |
| Evco | EV3 (EV3B23N7, EV3X21N7, EV3L21N7), EVJ, EVK, c-pro 3 |
| Danfoss / Ридан | EKC 202B / 202D / 316A, Р-КИ 230 |
Подробнее — на странице настройки холодильных контроллеров.
Признаки
Когда нужен
инженер по автоматике
- Авария на экране — установка останавливается, код ошибки повторяется после сброса;
- сбились настройки — после отключения электричества контроллер работает «по-заводскому» или с неправильным временем;
- пульт не видит контроллер — пустой или «бледный» экран, нет связи, пульт перезагружается;
- установка работает не так — не выходит на температуру, не включается по расписанию, скорость не меняется;
- нужен пароль — сервисное меню закрыто, а менять параметры приходится;
- модернизация — нужно добавить датчик, режим или подключить систему к диспетчеризации.
Порядок
Как проходит
работа
- 01
Заявка с фото
Вы присылаете фото шильдика, экрана с аварией и щита. По ним определяем модель и готовим нужный софт и кабели.
- 02
Диагностика на объекте

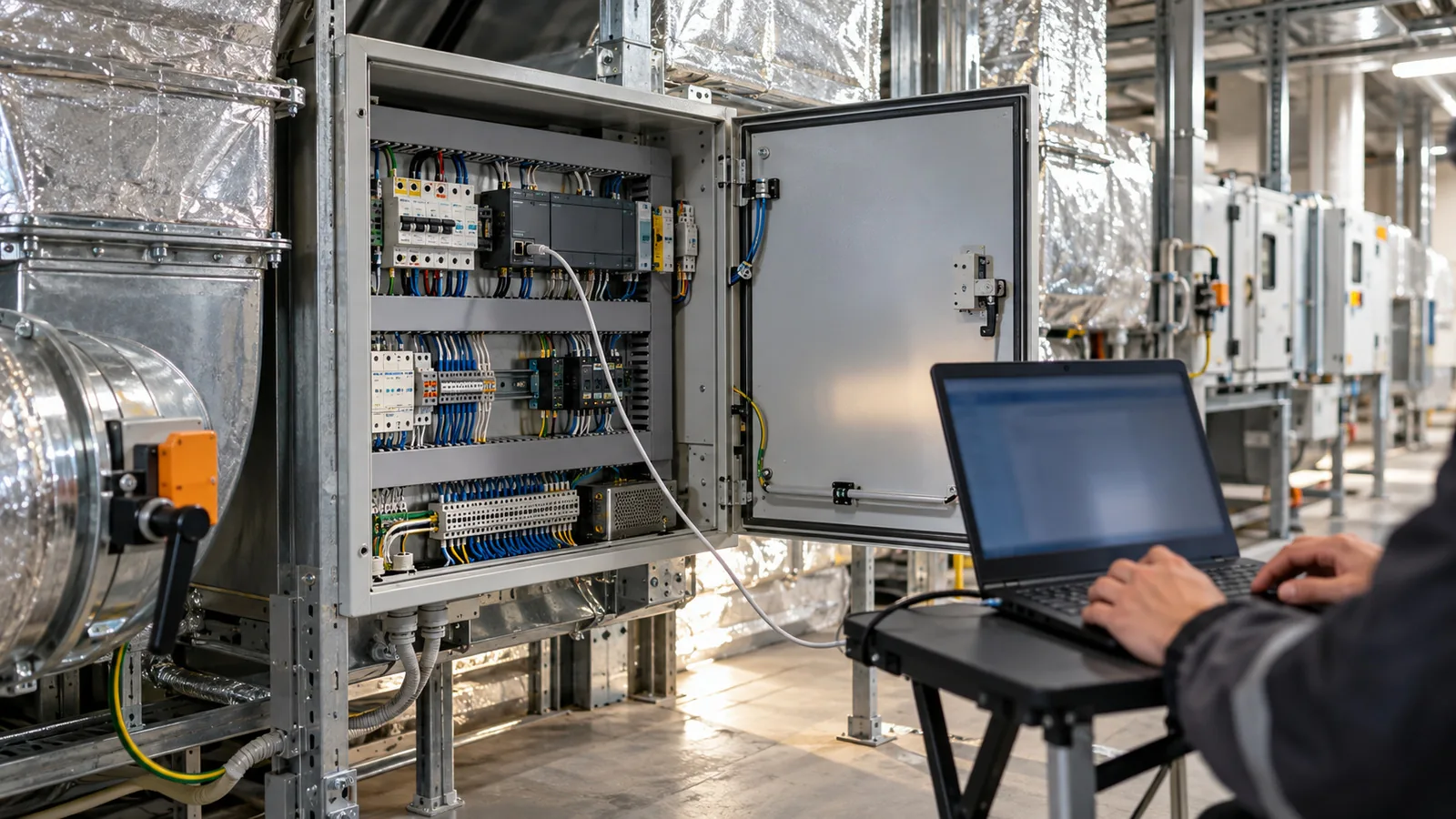

Подключаемся к контроллеру, читаем журнал аварий и текущие параметры, проверяем датчики и исполнительные устройства.
- 03
Согласование
Объясняем причину и предлагаем решение: настройка, восстановление программы, ремонт узла или замена контроллера. Работы — после вашего согласия.
- 04
Настройка и проверка
Выполняем работы, проверяем систему во всех режимах, сохраняем резервную копию конфигурации.
- 05
Документы
Передаём список изменённых параметров и рекомендации — пригодится при следующем обслуживании.
Диспетчеризация
Удалённый контроль
и диспетчеризация
Большинство современных контроллеров умеют передавать данные наружу: температуры, состояние вентиляторов, аварии. Это позволяет видеть работу вентиляции с компьютера диспетчера или с телефона и узнавать об аварии раньше, чем пожалуются люди в помещениях.
- Modbus RTU и Modbus TCP — самый распространённый способ связи контроллера с диспетчерской или с системой «умного дома»;
- BACnet — встречается на крупных объектах и в зданиях с единой системой управления;
- сетевые карты и шлюзы — если в контроллере нет нужного интерфейса, его добавляют модулем расширения или шлюзом.
Мы настраиваем сетевые параметры контроллера, карту регистров для диспетчерской, проверяем, что аварии доходят до получателя. Если на объекте несколько установок разных производителей, сводим их в единую картину.
Модернизация
Старый релейный щит
или устаревший контроллер
В старых системах автоматика собрана на реле, таймерах и термостатах, а в щитах 2000-х годов стоят контроллеры, которые давно сняты с производства. Такие системы работают, пока ничего не ломается, но каждый ремонт превращается в поиск редкой детали, а настроить экономичный режим почти невозможно.
При модернизации заменяем логику на современный программируемый контроллер: сохраняем силовую часть щита, если она в порядке, добавляем датчики, расписание, защиту калорифера по температуре обратной воды, плавное управление вентиляторами через частотные преобразователи. Итог — меньше аварий и заметно меньше расходы на тепло и электричество. Стоимость переделки автоматики — от 80 000 ₽.
Подготовка
Что подготовить
к визиту инженера
- фото шильдика установки, контроллера и пульта, фото экрана с аварией;
- документацию на щит: схему, паспорт, если сохранились;
- известные пароли и данные поставщика щита — они помогут получить исходную программу;
- доступ к щиту и установке в согласованное время, возможность кратковременно отключить систему;
- описание, что изменилось перед проблемой: отключение электричества, ремонт, перенос пульта.
Даже если ничего из этого нет, разберёмся на месте — просто времени понадобится больше.
Частотники
Контроллер
и частотный преобразователь
Во многих установках вентиляторы управляются частотными преобразователями, а контроллер задаёт им скорость и получает сигнал аварии. Когда вентилятор не выходит на обороты или установка останавливается с аварией вентилятора, причина может быть в любом звене: настройках частотника, сигнале управления от контроллера, самом двигателе. Проверяем связку целиком, а не по отдельности. Подробнее — ремонт автоматики и частотных преобразователей (ремонт или замена частотника — от 10 000 ₽).
Совет
Резервная копия
программы
Самая частая причина долгого простоя — программа контроллера утеряна, а сборщик щита недоступен. Пока всё работает, стоит сохранить конфигурацию и список параметров. Мы делаем это при каждом визите по договору обслуживания: если контроллер выйдет из строя, восстановить работу можно за часы, а не недели.
Честно
Независимый
сервис
НОРМА — независимая инженерная компания, не официальный сервисный центр и не дилер производителей. Названия и товарные знаки принадлежат их владельцам и указаны только для описания оборудования, с которым мы работаем. Мы работаем с оборудованием как независимая сервисная компания и отвечаем за свою работу. Если для решения нужен гарантийный ремонт у производителя, скажем об этом.
Ремонт контроллера — от 10 000 ₽, переделка автоматики — от 80 000 ₽; точную стоимость называем после диагностики. Подробнее — ремонт автоматики и частотных преобразователей и цены.
Вопросы
Контроллеры:
частые вопросы
Можете восстановить программу, если её никто не сохранил?
Часто да: по типу установки, схеме щита и оставшимся параметрам. Для программируемых контроллеров иногда проще написать или сконфигурировать логику заново, чем искать исходный проект.
Сбросите пароль на контроллере?
Сервисный доступ восстанавливаем штатными способами производителя. Если программа защищена паролем разработчика щита, запрашиваем его у поставщика или предлагаем замену контроллера.
Работаете с холодильными контроллерами?
Да: Carel, Dixell, Eliwell, Evco, Danfoss и Ридан — настройка параметров, оттайки, датчиков, замена контроллера.
Можно заменить снятый с производства контроллер?
Да. Подбираем современную модель с нужными входами и выходами и переносим логику работы установки.
Сколько стоит настройка контроллера?
Ремонт контроллера — от 10 000 ₽. Итог зависит от модели и объёма работ; называем после диагностики.
Выезжаете на объект?
Да, по Москве и Московской области, в будние дни. Для удалённой оценки пришлите фото экрана и шильдика.
Подключите вентиляцию к диспетчеризации?
Да, чаще всего по Modbus: настраиваем контроллер, карту регистров и передачу аварий в диспетчерскую или систему «умного дома».
Стоит ли менять старый релейный щит?
Если ремонты участились или нужен экономичный режим — да. Силовую часть часто можно сохранить, заменив логику управления на современный контроллер.
Вентилятор не выходит на обороты — это контроллер или частотник?
Может быть любое звено: настройки частотника, сигнал управления, двигатель. Проверяем связку целиком.
Приезжаете с ноутбуком и программами?
Да: берём штатный софт производителя, кабели и адаптеры под вашу модель. Поэтому просим заранее прислать фото шильдика контроллера.
Сколько времени занимает настройка?
Настройка параметров — обычно в пределах одного визита. Восстановление или изменение программы зависит от наличия исходного проекта и сложности логики.
Работаете с контроллерами в котельных и ИТП?
Наш профиль — вентиляция и холодильное оборудование. Если контроллер управляет вентиляцией котельной, возьмёмся; по другим системам обсудим задачу и честно скажем.
