Вентиляция производственных помещений
В цехе вентиляция работает не на комфорт, а на процесс: убирает тепло от оборудования, пыль и испарения, держит допустимые условия на рабочих местах. Показываем, как считают воздухообмен по реальным выделениям, почему приток зимой — главная статья расходов и где на промышленной вентиляции можно сэкономить без вреда для людей.
Содержание 13 разделов
По выделениям
тепла, влаги
и загрязнений
Частотники
экономия на
вентиляторах
Проект · монтаж
· автоматика
· сервис
Расчёт
Воздухообмен считают
не по площади
Для офиса расход воздуха определяет количество людей. В цехе — то, что выделяет производство: тепло от станков, печей и двигателей, влага от моек и сушильных камер, пыль, газы и пары. Воздухообмен рассчитывают по каждому виду выделений, а итоговым берут наибольший.
Пример: удаление избыточного тепла
Оборудование цеха выделяет 50 кВт тепла, а воздух на выходе из помещения можно нагревать не более чем на 5 °C относительно приточного. Расход воздуха считается как тепло ÷ (0,335 × разница температур): 50 000 ÷ (0,335 × 5) ≈ 30 000 м³/ч. Для сравнения: вентиляции коттеджа хватает 300 м³/ч.
Этот пример показывает, почему «кратность по площади» для производства не работает: два цеха одинакового размера с разным оборудованием требуют воздухообмена, отличающегося в разы.
Источники
Что удаляет
промышленная вентиляция
| Выделение | Откуда | Как удаляют |
|---|---|---|
| Избыточное тепло | Станки, печи, компрессоры, освещение, солнце через кровлю | Общеобменная вентиляция с расчётом по теплоизбыткам, крышные вентиляторы |
| Влага | Мойки, пропарочные и сушильные камеры | Вытяжка над источниками, подогрев притока, защита от конденсата на кровле |
| Пыль | Обработка материалов, фасовка, склады сыпучих | Местные отсосы у источника, фильтрация выброса по требованиям |
| Газы и пары | Технологические процессы, сварка, окраска | Местная вытяжка и отдельные решения — по технологии и составу веществ |

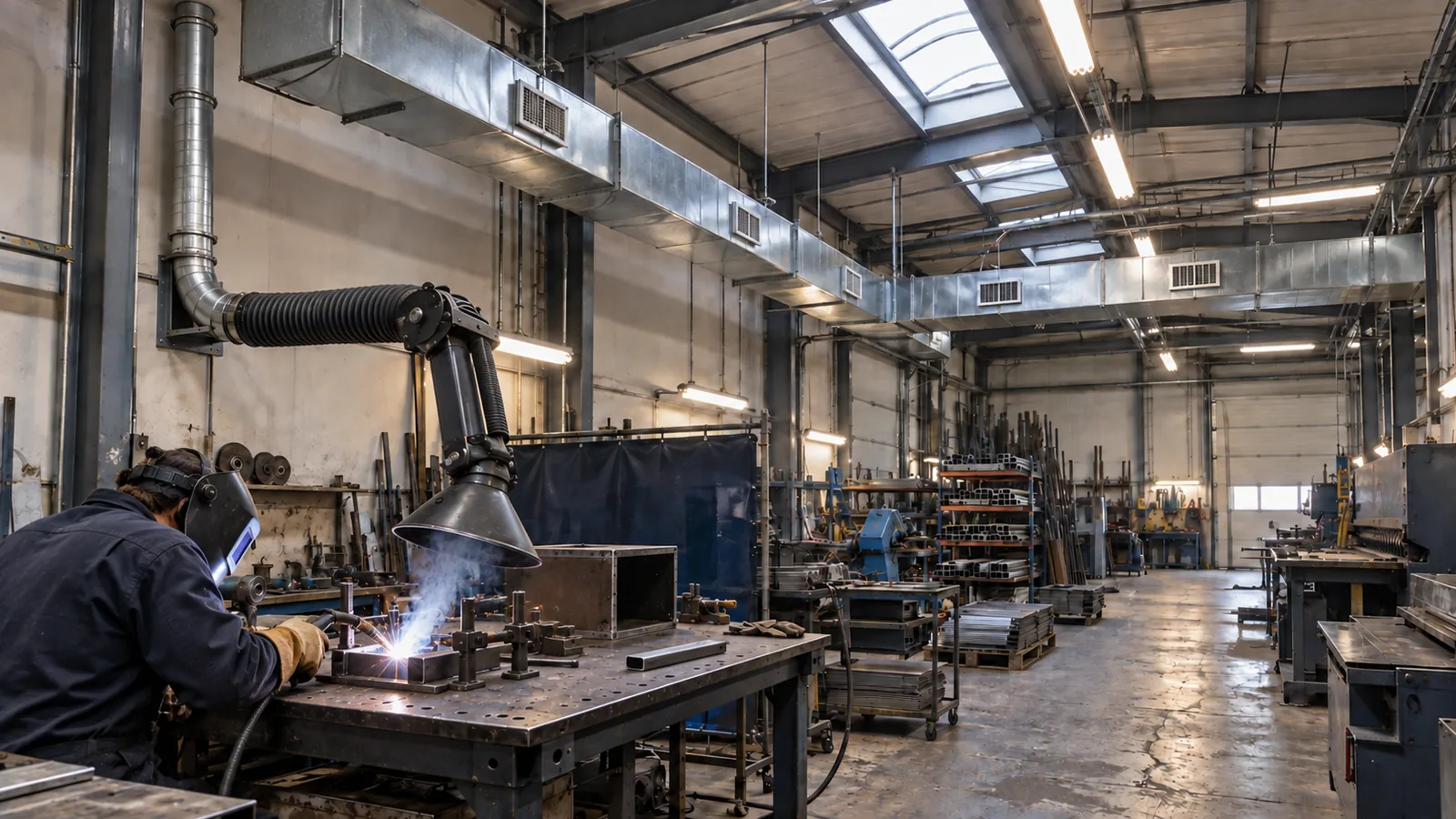

Главное правило промышленной вентиляции — удалять загрязнение там, где оно образуется. Местный отсос у станка забирает в разы меньше воздуха, чем общеобменная система, которой пришлось бы «разбавлять» то же загрязнение по всему цеху. Для участков сварки, окраски и пылящих операций решение подбирается отдельно после осмотра.
Экономика
Приток зимой —
главная статья расходов
Удалённый из цеха воздух нужно возместить уличным, а зимой его надо подогреть. Для 20 000 м³/ч при −25 °C за окном и +15 °C в цехе это около 270 кВт тепла — сопоставимо с отоплением целого здания. Поэтому на промышленных объектах экономят не на вентиляторах, а на подогреве притока и на лишнем воздухообмене.
| Мера | За счёт чего экономия |
|---|---|
| Местные отсосы вместо «разбавления» | Меньше общего воздухообмена — меньше воздуха нужно подогреть |
| Рекуперация тепла | Теплообменник передаёт уходящее тепло свежему воздуху — там, где состав удаляемого воздуха это позволяет |
| Частотное регулирование вентиляторов | Мощность вентилятора падает пропорционально кубу оборотов: снижение скорости на 20 % экономит около половины электроэнергии |
| Работа по сменам и расписанию | Вне смены система работает в дежурном режиме |
| Воздушные завесы на воротах | Меньше холодного воздуха врывается в цех при открытых воротах |
Рециркуляция — частичное возвращение воздуха в цех — допустима не везде: всё зависит от того, какие вещества выделяются. Это решается расчётом и нормами, а не пожеланием.
Ворота и проёмы

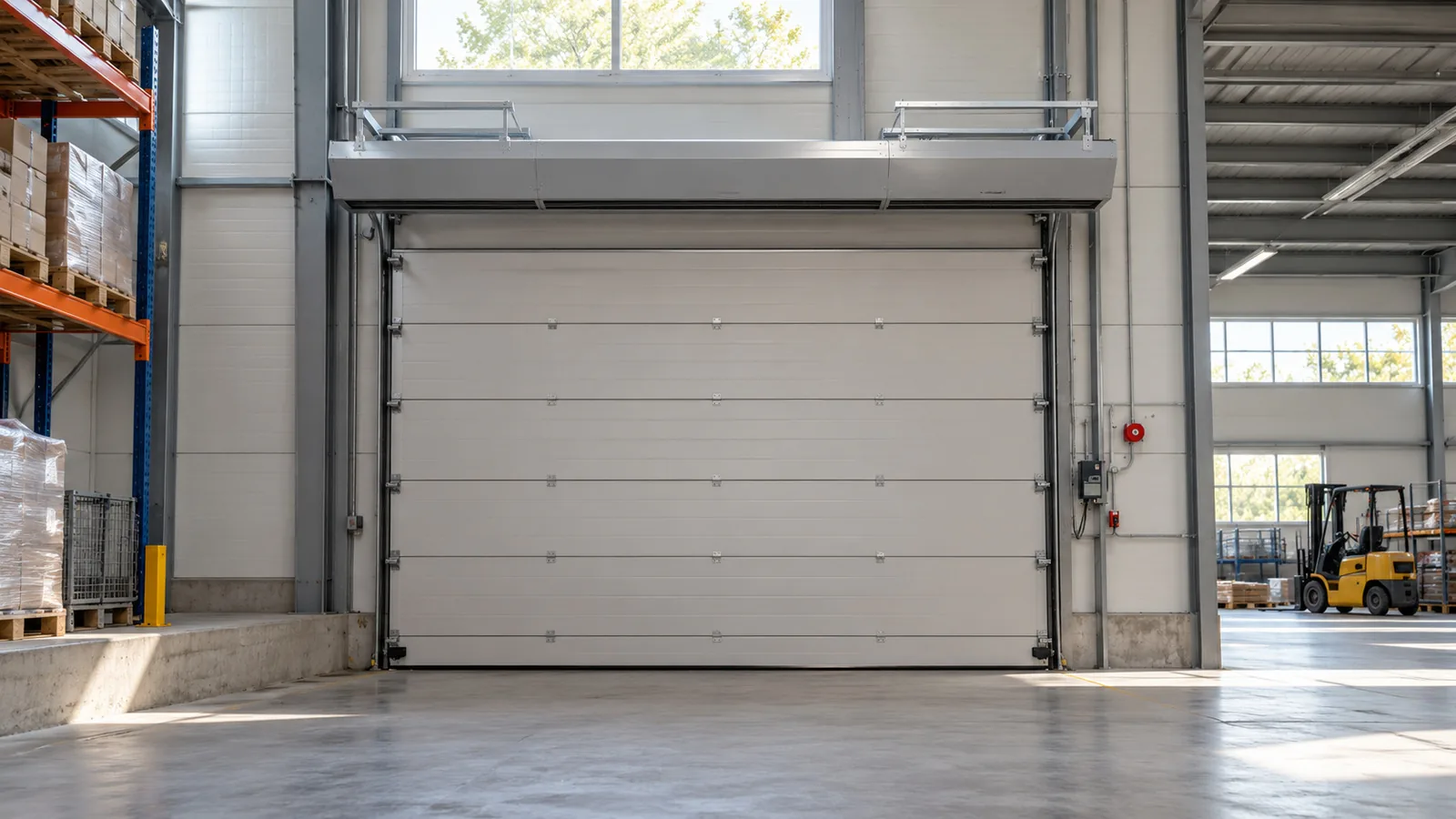

Воздушные завесы
и холодные зоны
Ворота, через которые въезжает погрузчик или грузовик, — главный источник холода в цехе и на складе. За минуты открытых ворот помещение теряет тепло, которое потом часами добирает отопление, а рабочие места у ворот мёрзнут.
- Воздушно-тепловая завеса создаёт поток тёплого воздуха поперёк проёма и снижает поступление холодного.
- Автоматика по датчику ворот включает завесу только при открытии — без неё завеса работает впустую.
- Баланс вентиляции тоже важен: если в цехе сильное разрежение из-за вытяжки, холодный воздух будет врываться через ворота с удвоенной силой.
Поэтому завесы подбирают вместе с общей вентиляцией, а не отдельно «по размеру ворот».
Объекты
Для каких помещений
делаем вентиляцию
Мастерские и участки
Приток и вытяжка для небольших помещений, где рядом работают люди и оборудование.
Склады
Воздухообмен для хранения продукции и персонала, подогрев притока в холодный период, завесы на воротах.
Технические помещения
Удаление тепла от оборудования, которому нужна стабильная температура.
Базовый документ для таких систем — СП 60.13330, к нему добавляются гигиенические нормативы для воздуха рабочих мест; конкретные значения зависят от технологии производства.
Шум
Шум промышленной
вентиляции
Мощные вентиляторы — источник шума и для персонала, и для соседей. Особенно если производство находится рядом с жилыми домами или в здании смешанного назначения.
| Источник | Что делают |
|---|---|
| Крышные и осевые вентиляторы | Выбор места на кровле, шумоглушители, снижение оборотов частотником |
| Вибрация установок | Виброопоры, гибкие вставки, развязка от конструкций здания |
| Высокие скорости в воздуховодах | Корректные сечения, плавные повороты |
| Выброс и забор воздуха | Шумоглушители на решётках, ориентация выброса от окон соседей |
Шум, который мешает соседям ночью, часто решается режимами работы: если производство работает в одну смену, ночью вентиляция может работать на минимальных оборотах.
Существующие системы
Вентиляция есть,
но не справляется
На производстве часто меняется оборудование, а вентиляция остаётся прежней. Прежде чем менять систему целиком, проверяем, что можно вернуть: производительность, забитые фильтры и калориферы, изношенные двигатели, отказавшую автоматику, закрытые клапаны. Нередко после восстановления и перенастройки старая система снова справляется, а там, где не хватает, достаточно добавить местные отсосы.
- Двигатель промышленного вентилятора — замена от 10 000 ₽
- Частотный привод вентилятора — ремонт или замена от 10 000 ₽
- Контроллер вентустановки цеха — ремонт от 10 000 ₽
- Автоматика системы — полная переделка от 80 000 ₽
Для производственных систем это минимальная стоимость работ; оборудование и комплектующие закупаются по отдельной смете, а новые системы проектируем и монтируем после обследования.
Высокие помещения
Склады и цеха с высокими
потолками
В помещении высотой 8–12 метров тёплый воздух поднимается под кровлю и скапливается там. Внизу, где работают люди, прохладно, а под потолком — жарко. Вентиляция и отопление «греют крышу», а в рабочей зоне этого не чувствуется.
- Подача приточного воздуха в рабочую зону, а не под кровлю, — там, где он нужен людям.
- Удаление тепла из верхней зоны летом — крышными вентиляторами, которые забирают самый горячий воздух.
- Перемешивание воздуха зимой — чтобы тёплый воздух из-под кровли возвращался вниз.
Условия труда и проверки
Параметры воздуха на рабочих местах — температура, влажность, подвижность воздуха, содержание вредных веществ — оценивают при специальной оценке условий труда и проверках. Если замеры показывают отклонения, вентиляция — одно из первых мест, куда смотрят. Обследование системы до проверки помогает понять, где проблема, и спокойно её устранить.
Эксплуатация
Что проверяем
при обслуживании
Промышленная вентиляция работает много часов в сутки и в тяжёлых условиях. Регулярное обслуживание — это не «протереть пыль», а контроль узлов, отказ которых останавливает производство:
| Узел | Что проверяем |
|---|---|
| Фильтры | Перепад давления, замена по состоянию |
| Вентиляторы и двигатели | Подшипники, вибрация, ток двигателя, крепления |
| Калориферы | Загрязнение, работа узла обвязки, защита от замерзания |
| Клапаны и приводы | Открытие и закрытие, плотность |
| Частотные преобразователи и щиты | Ошибки, нагрев, контакты, работа автоматики |
| Местные отсосы | Производительность у источников выделений |
Регламент под ваше производство составляем после обследования; стоимость — от 4 800 ₽ за установку в месяц. Подробнее — обслуживание вентиляции.
Бюджет
Если бюджет ограничен:
с чего начать
- Безопасность — участки с вредными выделениями и перегревом, где страдают люди и оборудование.
- Работоспособность существующей системы — ремонт вентиляторов, автоматики и калориферов часто даёт быстрый эффект за небольшие деньги.
- Местные отсосы у основных источников загрязнений — снижают нагрузку на общую вентиляцию.
- Приток с подогревом — без него вытяжка не работает, а зимой в цехе сквозняки.
- Энергосбережение — частотники, расписание, рекуперация, когда базовые задачи решены.
Такой порядок позволяет разбить модернизацию на этапы и начать с того, что даёт результат сразу.
Режимы
Смены, выходные
и дежурный режим
Производство редко работает круглосуточно с одинаковой нагрузкой. Автоматика позволяет подстроить вентиляцию под реальный график: в смену — полный воздухообмен, между сменами и в выходные — дежурный режим, который поддерживает минимальную температуру и не даёт образоваться конденсату. На больших объёмах воздуха такой режим ощутимо снижает расходы на подогрев притока.
Работа
Как работаем
с предприятиями
- обследование: технология, источники выделений, режим работы, существующая вентиляция и её состояние;
- расчёт воздухообмена и проектирование: схемы, подбор оборудования, спецификация;
- график монтажа, согласованный с работой производства, чтобы минимально мешать процессу;
- монтаж установок, воздуховодов, местных отсосов, завес, щитов автоматики;
- пусконаладка с замерами расходов и настройкой автоматики;
- обслуживание по графику и ремонт — чтобы система не остановилась посреди смены.
Вопросы
Промышленная вентиляция:
ответы инженера
Как рассчитать вентиляцию цеха?
По выделениям тепла, влаги и вредных веществ, числу работающих и режиму работы. Для каждого вида выделений считают свой расход и принимают наибольший. Для этого нужны данные о технологии и осмотр помещения.
Почему нельзя просто взять кратность по объёму помещения?
Два цеха одинакового объёма с разным оборудованием требуют воздухообмена, отличающегося в разы. Кратность — грубый ориентир, но не расчёт.
Как снизить расходы на промышленную вентиляцию?
Удалять загрязнения местными отсосами, возвращать тепло рекуперацией, где это допустимо, регулировать вентиляторы частотными преобразователями и переводить систему в дежурный режим вне смены.
Придётся ли останавливать цех на время работ?
Как правило, нет: подключения и переключения планируем на пересменки или технологические перерывы, а подготовку ведём без остановки процесса.
Ремонтируете промышленные вентиляторы и частотные преобразователи?
Да. Замена двигателя — от 10 000 ₽, ремонт или замена частотного преобразователя — от 10 000 ₽, запчасти отдельно.
Нужна ли вентиляция на складе без постоянных рабочих мест?
Да, хотя и меньшая. Без воздухообмена на складе скапливаются влага и запахи, на продукции и конструкциях появляется конденсат, а летом под кровлей становится очень жарко.
