Ремонт вентиляторов, двигателей и калориферов
Вентилятор и калорифер — узлы, которые работают тысячи часов в году и изнашиваются первыми. Рассказываем, как «стареют» разные типы вентиляторов, по каким признакам понять, что двигатель на исходе, как правильно подобрать замену и что делать с калорифером, который перестал греть.
Содержание 13 разделов
замена
двигателя
радиальные, осевые,
канальные, крышные
водяные
и электрические
Вентиляторы
У каждого типа вентилятора
свои слабые места
| Тип | Где стоит | Что обычно ломается |
|---|---|---|
| Радиальный («улитка») | Приточные и вытяжные установки, промышленные системы | Подшипники, налипание грязи на лопатки, дисбаланс, у ремённых — ремни и шкивы |
| Осевой | Цеха, склады, вытяжка через стену | Подшипники, деформация лопастей, коррозия |
| Канальный | Квартиры, дома, офисы | Подшипники, конденсатор однофазного двигателя, электроника EC-двигателя |
| Крышный | Кровли магазинов, кафе, производств, домов | Влага в двигателе, подшипники, виброопоры, ремень |

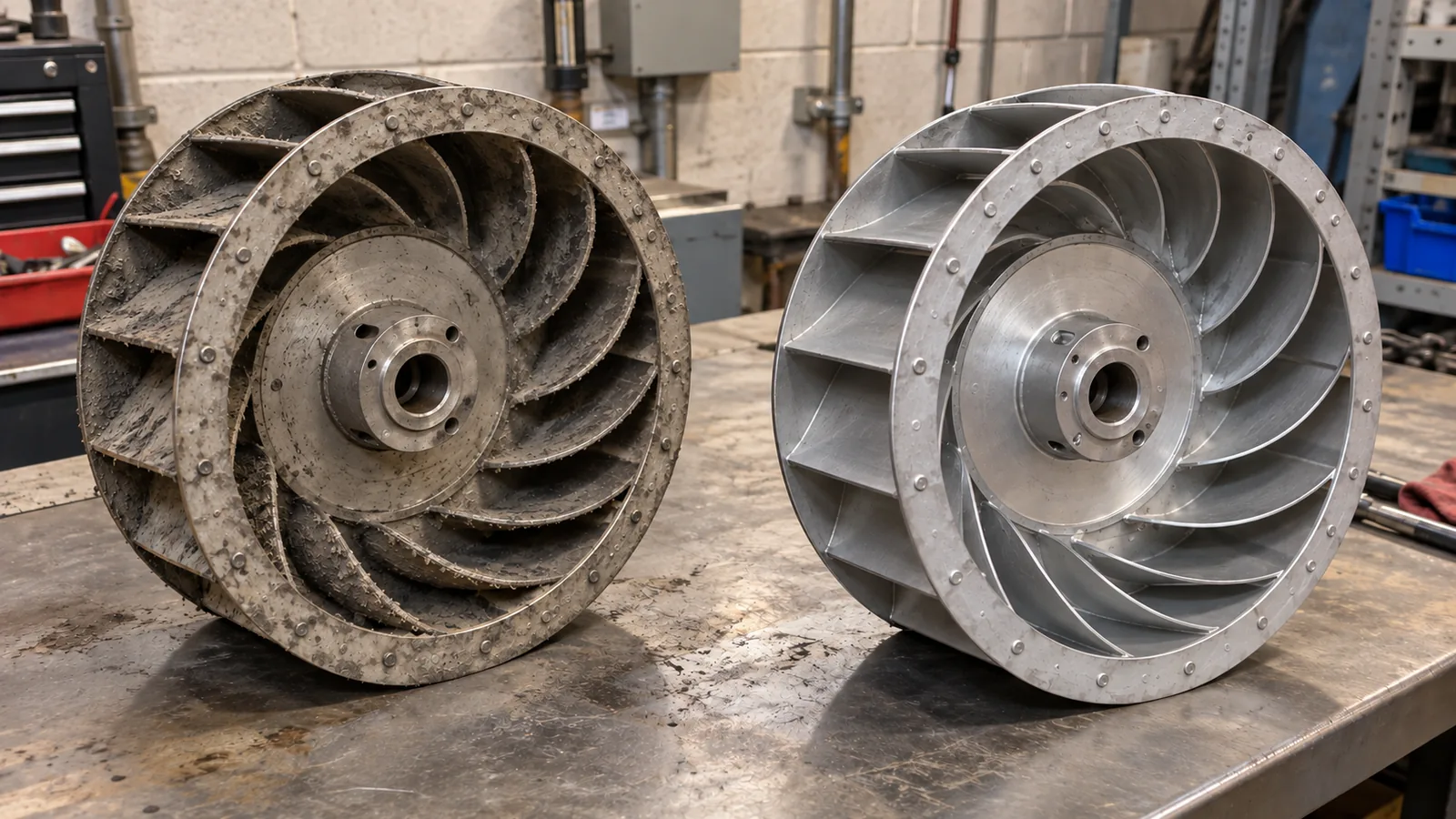

Термин «ремонт улитки» обычно означает ремонт радиального вентилятора: колесо с загнутыми лопатками в спиральном корпусе. Налипшая пыль и жир на лопатках — самая частая причина его дисбаланса и вибрации.
Двигатели
Как понять, что двигатель
на исходе
Двигатель редко отказывает внезапно — обычно он предупреждает. Признаки, при которых стоит вызвать инженера, не дожидаясь остановки:
- гул или вой, который нарастает неделями;
- корпус двигателя заметно горячее обычного;
- вибрация, которая передаётся на конструкции;
- двигатель медленно разгоняется или не запускается с первого раза;
- срабатывает тепловая защита или автомат;
- запах горелой изоляции.
Какие бывают двигатели
- Асинхронные трёхфазные — надёжные, типичные поломки: подшипники и обмотка при перегреве или влаге.
- Однофазные с конденсатором — частая причина «гудит, но не крутится» — высохший конденсатор, который меняется быстро и недорого.
- EC-двигатели со встроенной электроникой — экономичные и тихие, но при отказе электроники ремонт сводится к диагностике блока управления или замене двигателя целиком.
Коммерция
Промышленные вентиляторы:
ремонт на объекте
Крупные радиальные вентиляторы в цехах, на складах и в венткамерах торговых центров весят десятки и сотни килограммов, и снять их «в мастерскую» не всегда возможно. Большую часть работ выполняем на месте:
- замена подшипников и двигателя без демонтажа корпуса вентилятора;
- замена ремней, шкивов, проверка соосности;
- чистка рабочего колеса и корпуса от налипшей пыли;
- проверка виброопор, гибких вставок и креплений к раме;
- проверка частотного преобразователя и цепей защиты.
Работы планируем так, чтобы минимально задеть производственный процесс: подготовку делаем заранее, а остановка вентилятора занимает минимум времени. Если вентилятор обслуживает важную зону, заранее обсуждаем временное решение на время ремонта.
Замена
Как подобрать
двигатель на замену
Поставить «любой подходящий по мощности» — частая ошибка. Двигатель на замену подбирают по нескольким параметрам:
| Параметр | Почему важно |
|---|---|
| Мощность и обороты | От оборотов напрямую зависят расход и напор вентилятора |
| Посадочные размеры и вал | Иначе двигатель не встанет на место или колесо не сядет на вал |
| Напряжение и схема подключения | Однофазный или трёхфазный, совместимость с частотником |
| Степень защиты корпуса (IP) | Для кровли и влажных помещений нужна защита от влаги |
| Способ регулирования скорости | Трансформаторный регулятор, частотник или EC-управление |
Замена двигателя — от 10 000 ₽ за работу, двигатель оплачивается отдельно. После замены проверяем ток, вибрацию и расход воздуха, при необходимости балансируем рабочее колесо.
Механика
Дисбаланс колеса
и ремённые приводы
Рабочее колесо вентилятора вращается со скоростью в сотни и тысячи оборотов в минуту. Даже небольшая неравномерность — налипшая с одной стороны грязь, погнутая лопатка, сместившийся балансировочный грузик — превращается в заметную вибрацию. Вибрация, в свою очередь, разбивает подшипники и крепления, и поломка ускоряется.
- сначала колесо очищают — часто этого достаточно;
- проверяют посадку колеса на валу и состояние лопаток;
- если вибрация сохраняется, колесо балансируют или меняют.
Ремённый привод
У вентиляторов с ремённым приводом двигатель вращает колесо через шкивы и ремни. Слабый ремень проскальзывает — вентилятор даёт меньше воздуха и свистит при пуске; перетянутый — перегружает подшипники. Ремни изнашиваются и растягиваются, поэтому их натяжение проверяют регулярно, а при замене меняют весь комплект и проверяют соосность шкивов.
Осевые
Осевые вентиляторы
в стенах складов и цехов

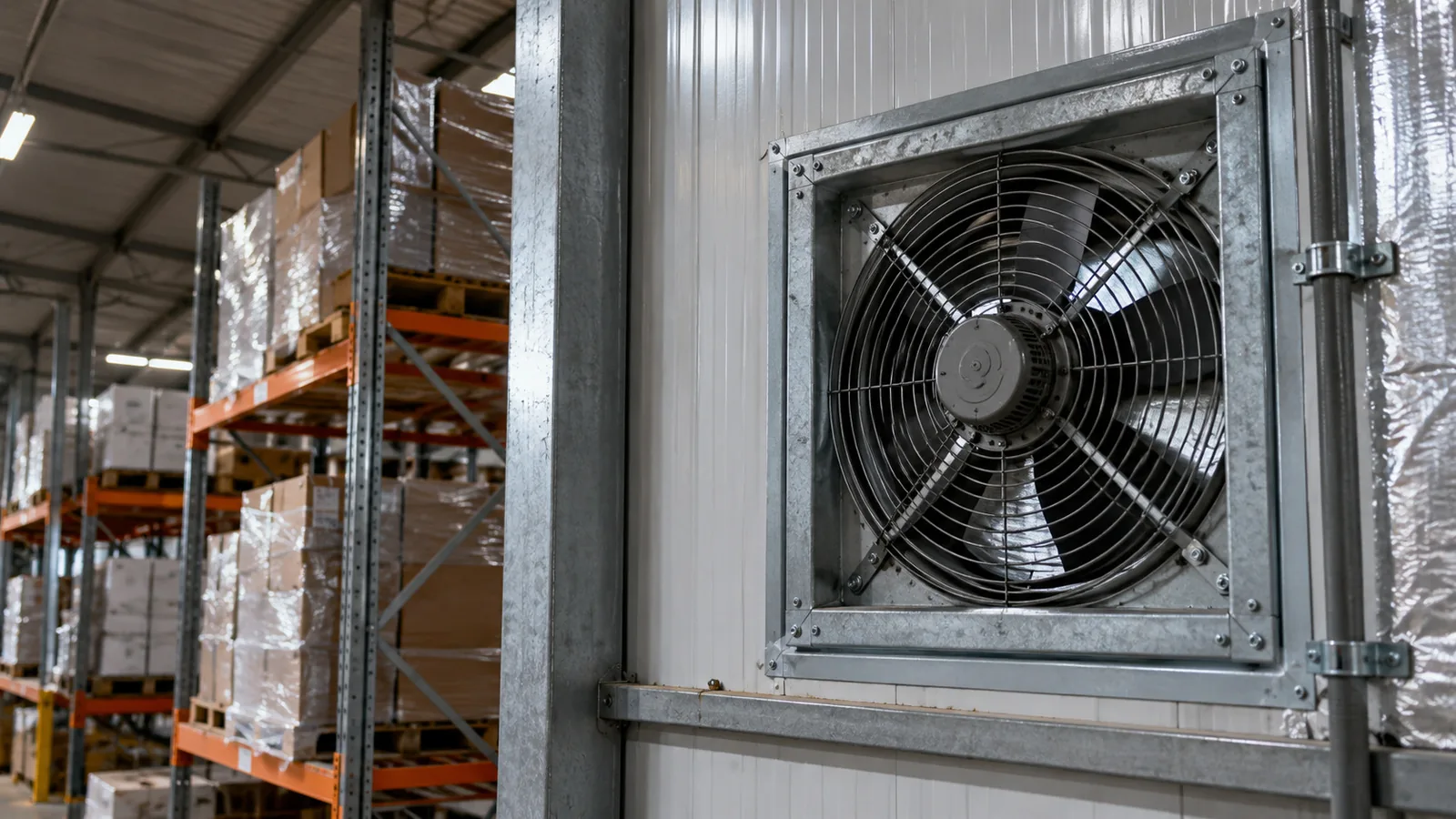

Осевой вентилятор, вмонтированный в стену склада или цеха, — простой и надёжный способ удалить тёплый воздух. Но он стоит на границе улицы и помещения, и это определяет его поломки:
- зимой на лопастях и жалюзи образуется наледь, вентилятор может заклинить при пуске;
- дождь и снег попадают в двигатель через повреждённый кожух;
- жалюзи на выходе залипают и не открываются, вентилятор «дует в стену»;
- птицы и листья забивают выход летом и осенью.
Чиним двигатели, лопасти и жалюзи, при необходимости ставим защитные решётки и козырьки, которые продлевают жизнь вентилятору.
Нагрев
Калорифер перестал
греть воздух
Водяной калорифер

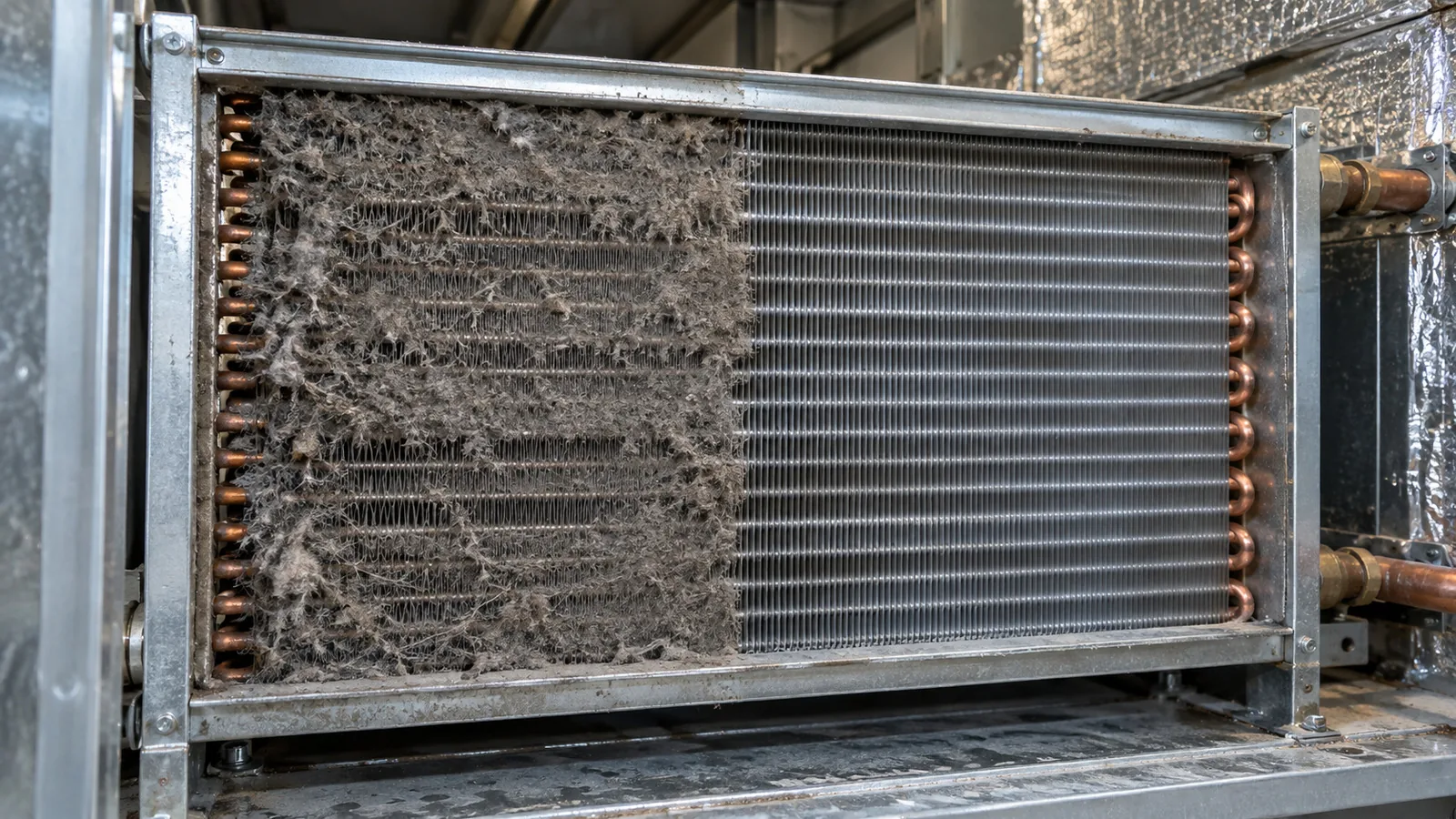

Водяной калорифер — теплообменник из трубок и тонких пластин, через который проходит горячая вода от системы отопления. Со временем он теряет мощность по двум причинам: снаружи пластины забиваются пылью и пухом, внутри трубки зарастают отложениями. Воздух проходит, но нагревается хуже, а зимой из решёток дует прохладным.
- наружное загрязнение — чистка пластин, после неё калорифер часто возвращает мощность;
- внутренние отложения — промывка контура;
- разрыв трубок после замерзания — как правило, замена калорифера и устранение причины разморозки;
- проблемы смесительного узла — насос, трёхходовой клапан, датчики.
Электрический калорифер
Здесь греют ТЭНы. Типичные поломки — перегоревший ТЭН (часть секций холодная), сработавшая защита от перегрева, неисправный контактор или датчик. Перегорают ТЭНы чаще всего из-за работы при недостаточном потоке воздуха — поэтому вместе с ремонтом проверяем фильтры и вентилятор.
Решение
Когда вентилятор
проще заменить целиком
- корпус «улитки» или крыльчатка разрушены коррозией;
- на модель больше нет двигателей и колёс, а подобрать совместимые нельзя;
- вентилятор не выдаёт нужный расход даже в исправном состоянии — после перепланировки или смены назначения помещения;
- стоимость ремонта с запчастями близка к цене нового вентилятора;
- нужно перейти на EC-двигатель ради экономии и тишины.
В таких случаях подбираем новый вентилятор по рабочей точке существующей сети — чтобы он встал на место старого без переделки воздуховодов. Если сеть тоже не справляется, это уже вопрос реконструкции.
Когда это норма
Шум вентилятора: норма
или повод для ремонта
| Звук | Оценка |
|---|---|
| Ровный шум потока воздуха | Норма, если не усиливается со временем |
| Кратковременный гул при пуске частотником | Норма для разгона |
| Нарастающий вой или гул за недели | Износ подшипников — нужен осмотр |
| Металлический скрежет или стук | Задевание колеса или разрушение подшипника — остановить вентилятор |
| Свист на пуске ремённого вентилятора | Проскальзывание ремня — нужна регулировка натяжения |
| Дребезг, зависящий от ветра | Клапаны или жалюзи на выбросе |
При металлическом скрежете вентилятор лучше остановить сразу: разрушающийся подшипник за часы может повредить вал и колесо, и ремонт станет в разы дороже.
Сравнение
Электрический или водяной:
что проще чинить
| Электрический | Водяной | |
|---|---|---|
| Типичная поломка | Перегоревший ТЭН, защита, контактор | Загрязнение, отложения, разрыв при замерзании |
| Ремонт на месте | Замена ТЭНов и элементов управления | Чистка, промывка, ремонт узла обвязки |
| Когда замена | Корпус и секции повреждены перегревом | Трубки разорваны льдом |
| Профилактика | Не допускать работы при малом потоке воздуха | Защита от замерзания, контроль теплоносителя |
Электрический нагреватель чаще выходит из строя из-за проблем с потоком воздуха, водяной — из-за мороза и теплоносителя. Поэтому ремонт калорифера всегда сопровождаем проверкой того, что его «убило».
Шильдик
Что написано на шильдике
и зачем это инженеру
| Надпись | Что означает |
|---|---|
| кВт (kW) | Номинальная мощность двигателя |
| об/мин (rpm, min⁻¹) | Скорость вращения — от неё зависит производительность вентилятора |
| В (V), Δ/Y | Напряжение питания и схема подключения обмоток |
| А (A) | Номинальный ток — важен для подбора защиты и частотника |
| IP | Защита от пыли и влаги, например IP54 или IP55 |
| Типоразмер | Посадочные размеры и высота вала |
Фото шильдика, сделанное до вызова, позволяет подобрать двигатель на замену заранее и сократить простой системы.
Работа
Как проходит ремонт
и стоимость
- по фото шильдика уточняем модель вентилятора, двигателя или калорифера;
- на объекте проверяем механику, ток, вибрацию, температуру и расход;
- называем причину и стоимость, при необходимости подбираем двигатель или калорифер на замену;
- выполняем ремонт, балансировку, чистку;
- запускаем и проверяем результат замерами.
- Замена электродвигателя вентилятора от 10 000 ₽
- Восстановление приточной системы целиком от 15 000 ₽
- Частотник вентилятора — ремонт или замена от 10 000 ₽
- Калорифер — ремонт, промывка или замена по результатам диагностики
Цена указана за работу; сам двигатель, калорифер или детали идут по отдельной смете.
Вентилятор, который вращает частотник, стоит проверять вместе с автоматикой — см. ремонт автоматики и частотных преобразователей.
Вопросы
Вентиляторы и калориферы:
короткие ответы
Сколько стоит замена двигателя вентилятора?
От 10 000 ₽ за работу, двигатель оплачивается отдельно. Стоимость зависит от мощности, доступа к вентилятору и необходимости балансировки.
Можно ли заменить только подшипники?
Часто да, если обмотка и вал в порядке. Решение принимаем после проверки двигателя.
Почему вентилятор вибрирует после чистки?
Колесо могло быть неравномерно очищено или деформировано. Нужна балансировка и проверка креплений.
Калорифер перестал греть — его нужно менять?
Не обязательно. Часто достаточно чистки пластин, промывки или ремонта смесительного узла. Замена нужна при разрыве трубок после замерзания.
Ремонтируете крышные и промышленные вентиляторы?
Да, включая радиальные, осевые и крышные вентиляторы на коммерческих и производственных объектах.
Почему однофазный вентилятор гудит, но не крутится?
Чаще всего вышел из строя конденсатор или заклинили подшипники. Конденсатор меняется быстро; подшипники — после оценки состояния двигателя.
Можно ли поставить более мощный двигатель, чтобы вентиляция работала сильнее?
Не всегда: производительность ограничена колесом, сетью воздуховодов и нагревателем. Более мощный двигатель без пересчёта системы может привести к шуму и перегрузке других узлов.
Сколько служит двигатель вентилятора?
Зависит от условий: нагрузки, температуры, влаги, пыли и обслуживания. Своевременная замена подшипников и чистка колеса продлевают срок его работы.
Какая гарантия на ремонт вентилятора и двигателя?
На выполненные работы — от 6 месяцев. Точный срок зависит от вида работ, его называем в смете до начала ремонта.
