Контроллеры Segnetics: настройка и программирование
Segnetics — российский производитель свободно программируемых контроллеров, которые часто стоят в щитах приточной и приточно-вытяжной вентиляции. Pixel с экраном на лицевой панели, Matrix, SMH для сложных систем — у каждого своя логика, но задачи у владельцев похожие: авария, сбившиеся настройки, забытый пароль, нужно изменить работу системы. Этим мы и занимаемся.
Содержание 16 разделов
2511, 2514,
Pixel 2
программирование
и связь
и SMH для
сложных систем
Модели
Линейки Segnetics
в вентиляции
| Линейка | Особенности | Типичное применение |
|---|---|---|
| Pixel (2511, 2514, Pixel 2) | Компактный контроллер со встроенным дисплеем и кнопками | Приточная и приточно-вытяжная установка средней сложности |
| Matrix (1020, 1021) | Контроллер для более сложных схем, больше входов и выходов | Установки с рекуперацией, несколькими ступенями нагрева и охлаждения |
| SMH 2G, SMH 4, SMH 5 | Контроллеры для крупных систем и диспетчеризации | Центральные системы, объекты с несколькими установками |
| Trim5 | Контроллер для небольших задач | Простые системы и отдельные узлы |
| Модули расширения (MR, MC и др.) | Дополнительные входы и выходы | Когда контроллеру не хватает точек подключения |

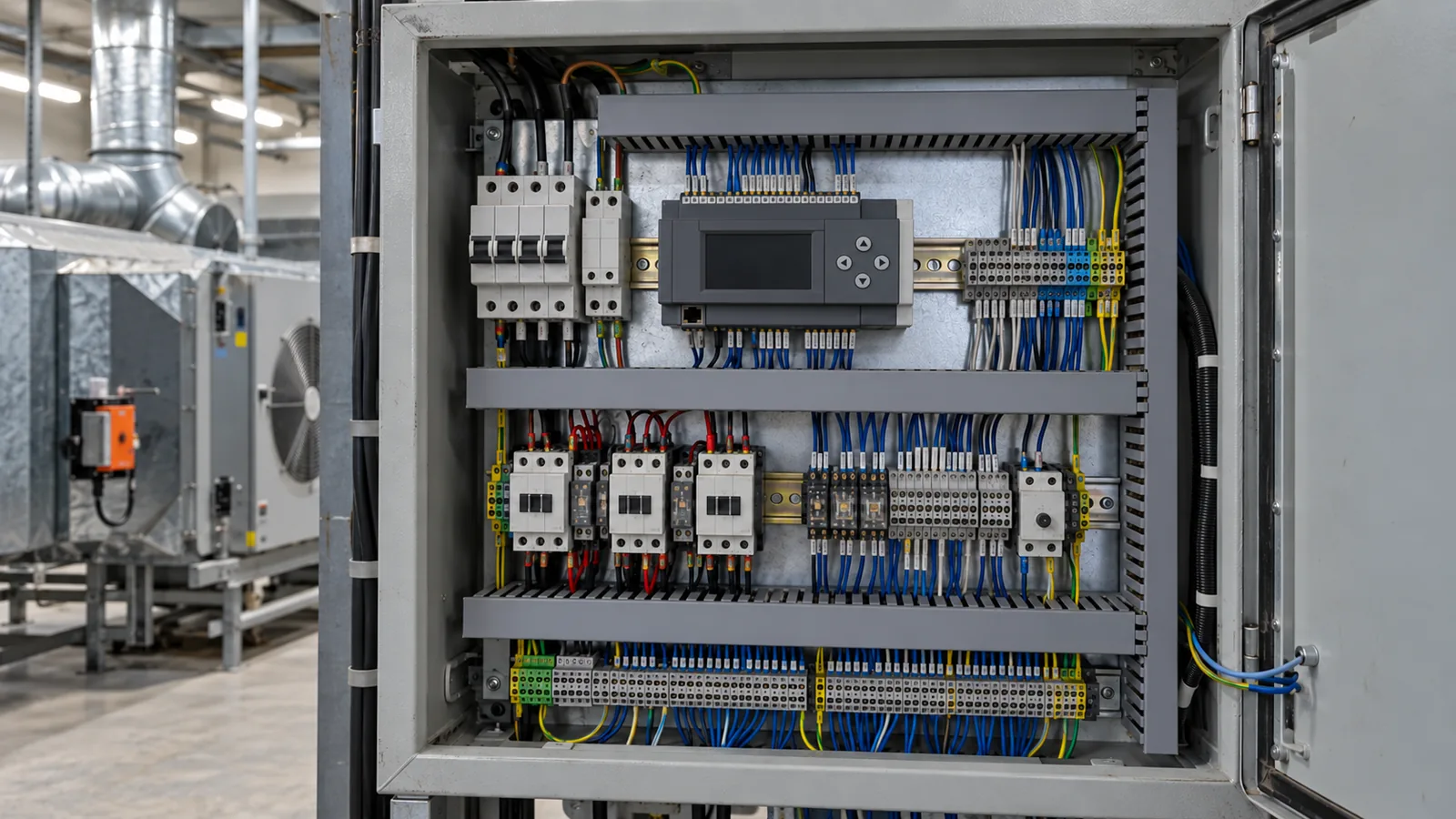

Модель обычно указана на корпусе и в сервисном меню. Если на щите только пульт, а контроллер внутри — пришлите фото с открытой дверцей щита.
Софт
SMLogix
и SMConstructor
Контроллеры Segnetics программируются в среде SMLogix — через неё же подключаются к контроллеру, загружают и выгружают проект, смотрят значения переменных в реальном времени. Для типовых систем вентиляции у производителя есть конфигуратор SMConstructor: в нём схему собирают из готовых блоков — приток, вытяжка, водяной или электрический нагреватель, рекуператор, охлаждение, — а программа формируется автоматически.
- Если проект собран в конфигураторе — изменить схему или добавить функцию обычно быстро: меняем конфигурацию и загружаем обновлённую программу.
- Если программа написана вручную — работаем с исходным проектом SMLogix. Без исходника изменения возможны, но сложнее: иногда проще пересобрать логику заново.
- Параметры без перепрограммирования — уставки, расписания, скорости меняются через меню контроллера или пульта, если разработчик вынес их туда.
Диагностика
Как проходит
диагностика
- Подключаемся к контроллеру и смотрим текущие значения: температуры, состояние входов и выходов, активные аварии.
- Сравниваем показания датчиков с контрольными измерениями — неисправный датчик часто выглядит как «сломанный контроллер».
- Проверяем исполнительные устройства: реагирует ли вентилятор, открывается ли заслонка, включается ли нагреватель по команде.
- Проверяем программу: соответствует ли она установке, не изменены ли параметры защит.
- Сохраняем резервную копию, прежде чем что-то менять.
Такой порядок позволяет не менять исправные детали и найти настоящую причину, даже если авария плавающая.
Проблемы
С чем обращаются
владельцы Segnetics
| Ситуация | Что проверяем и делаем |
|---|---|
| Авария на экране, установка стоит | Читаем текст аварии и журнал, проверяем датчик или защиту, которая сработала; устраняем причину, а не просто сбрасываем |
| Сбились дата и время, расписание не работает | Проверяем батарейку часов реального времени, восстанавливаем время и расписание |
| После скачка напряжения контроллер «пустой» | Проверяем питание и загружаем программу; если резервной копии нет — восстанавливаем конфигурацию |
| Нужен пароль для сервисного меню | Доступ настраивается в проекте; восстанавливаем штатными средствами или через исходный проект |
| Нужно добавить датчик CO₂ или увлажнитель | Проверяем свободные входы и выходы, при необходимости ставим модуль расширения, меняем программу |
| Не работает связь с диспетчеризацией | Настраиваем сетевые параметры и обмен по Modbus или другим протоколам, которые поддерживает модель |
Расширение
Модули расширения
и датчики
Когда системе добавляют функции — датчик CO₂, влажности, увлажнитель, второй нагреватель, управление заслонкой рециркуляции, — входов и выходов контроллера может не хватить. Тогда ставят модуль расширения, подключаемый к контроллеру по внутренней шине, и дописывают программу.
- проверяем, сколько свободных дискретных и аналоговых входов и выходов осталось;
- подбираем модуль под нужные сигналы: реле, аналоговые 0–10 В, входы датчиков температуры;
- согласуем тип датчика с настройкой входа — ошибка типа датчика даёт неверные показания и ложные аварии;
- дописываем логику и проверяем её на работающей установке.
Мелочь с последствиями

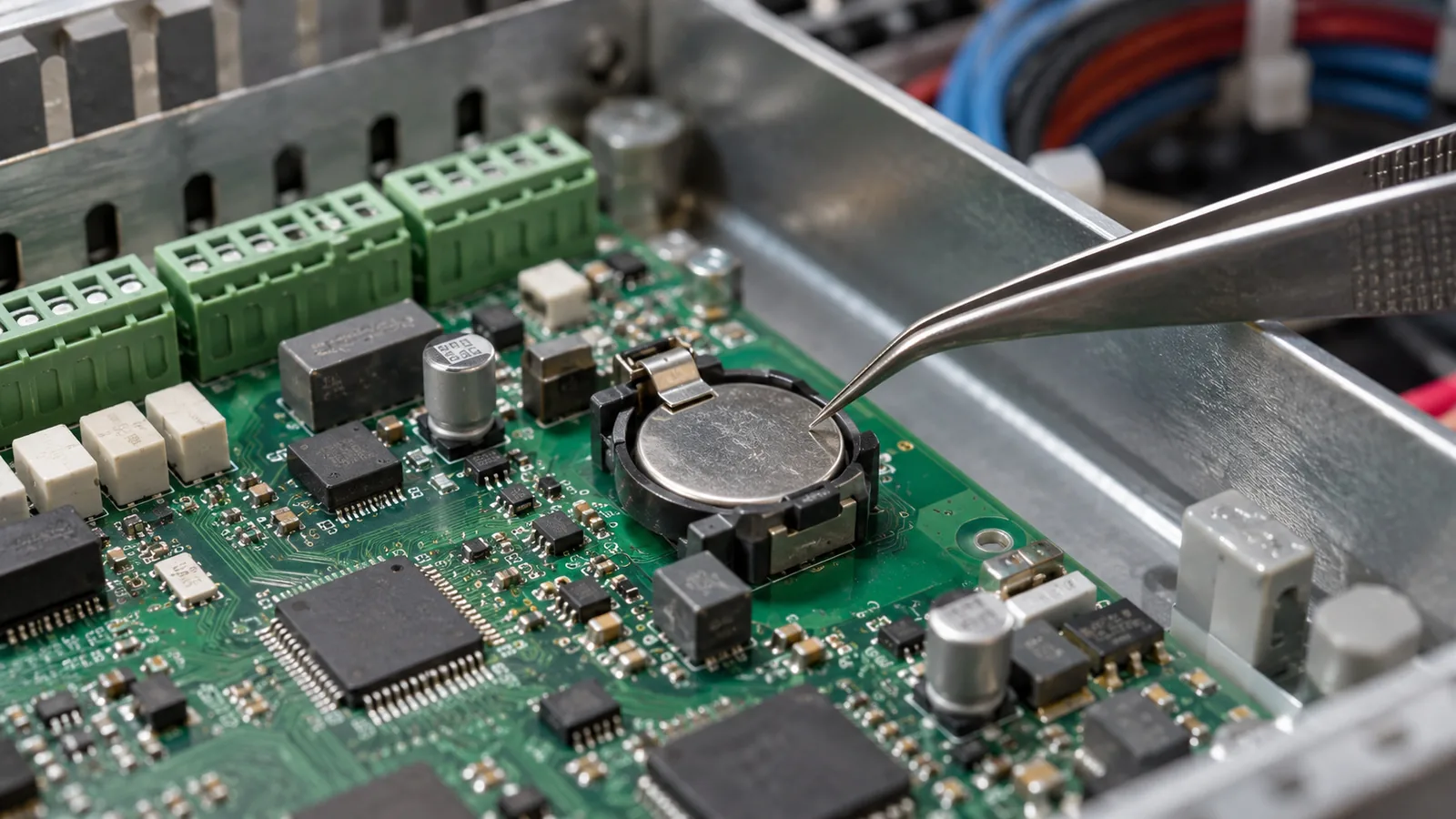

Батарейка
часов
Во многих контроллерах часы реального времени поддерживает батарейка. Когда она садится, после каждого отключения питания сбиваются дата и время — и система работает не по тому расписанию: включается ночью, выключается днём, неправильно считает сезон. Проблема выглядит как «сломался контроллер», а решается заменой батарейки и восстановлением времени.
Менять батарейку лучше при включённом питании или с сохранённой резервной копией программы — так ничего не потеряется. Мы делаем это при плановом обслуживании.
Примеры задач
Какие задачи
решаем на Segnetics
- Приточная установка с водяным калорифером включается зимой с аварией по замерзанию — настраиваем прогрев перед пуском и уставки защиты;
- приточно-вытяжная установка с рекуператором обмерзает — настраиваем защиту рекуператора и логику байпаса;
- офис хочет вентиляцию по расписанию и по датчику CO₂ в переговорной — добавляем датчик и меняем программу;
- на объекте несколько установок — сводим их в общую диспетчеризацию.
Замена
Замена контроллера
или перенос логики
Если контроллер повреждён — например, после попадания воды в щит или короткого замыкания — ставим новый и загружаем программу. Проект при этом нужен: из резервной копии, от поставщика щита или собранный заново под вашу установку.
Иногда Segnetics ставят на замену контроллерам других производителей, снятым с производства: у Segnetics широкий выбор моделей и понятные инструменты для типовых схем вентиляции. В этом случае проектируем новую логику, проверяем соответствие входов и выходов, переносим уставки и проверяем работу во всех режимах.
Подход
Типовая схема
или своя программа
| Подход | Плюсы | Минусы |
|---|---|---|
| Типовая схема из конфигуратора | Быстро, проверенная логика защит, легко менять состав оборудования | Ограничена набором готовых функций |
| Собственная программа в SMLogix | Любая логика под объект, нестандартные режимы | Нужен исходный проект; изменения требуют времени и квалификации |
Для большинства приточных и приточно-вытяжных установок хватает типовой схемы. Собственная программа оправдана, когда нужны особые режимы: бассейн с управлением по влажности, лаборатория с переменной вытяжкой, объект со сложной диспетчеризацией.
Диспетчеризация
Связь с диспетчерской
и удалённый доступ
Контроллеры Segnetics подключают к диспетчеризации по сетевым интерфейсам, которые поддерживает конкретная модель, чаще всего по Modbus. Настраиваем сетевые параметры и набор передаваемых данных, проверяем, что аварии доходят до получателя. На объектах с несколькими установками это позволяет видеть состояние всей вентиляции в одном месте.
Надёжность
Как не потерять
настройки
- держите резервную копию проекта и списка параметров вместе с документацией на установку;
- меняйте батарейку часов до того, как она сядет полностью, — при плановом обслуживании;
- защитите щит от скачков напряжения и перегрева: ограничители перенапряжений и вентиляция щита продлевают жизнь электронике;
- ограничьте доступ к сервисному меню: случайные изменения параметров — частая причина «необъяснимых» аварий.
Осторожно
Ошибки
самостоятельной настройки
Самые дорогие последствия бывают после попыток «поправить» параметры без понимания логики программы. Уменьшенная уставка защиты от замерзания размораживает водяной калорифер. Отключённая задержка перед пуском нагревателя приводит к его перегреву. Изменённый тип датчика даёт неверную температуру, и система начинает «сходить с ума». Если нужно что-то изменить, лучше сначала сохранить копию и понять, на что влияет параметр, — или позвать инженера.
Совет
Сохраните проект,
пока всё работает
Попросите у поставщика щита исходный проект SMLogix или конфигурацию SMConstructor и храните их вместе с документацией на установку. Если проекта нет — мы выгрузим то, что возможно, при ближайшем визите и сохраним список параметров. Это превращает возможную многодневную остановку в несколько часов работы.
Все работы с контроллерами Segnetics проводим как независимая сервисная компания. Segnetics — товарный знак его владельца; НОРМА не является официальным представителем производителя.
Документы
Что передаём
после работ
После настройки или изменения программы передаём список изменённых параметров, актуальную резервную копию проекта и краткое описание логики: какие режимы есть, какие защиты и при каких условиях срабатывают. С этими документами следующий инженер — наш или любой другой — быстро разберётся в системе.
Стоимость
Сколько стоит
работа
Ремонт и настройка контроллера — от 10 000 ₽, переделка автоматики — от 80 000 ₽. Стоимость зависит от модели, наличия исходного проекта и объёма изменений; называем её после диагностики. Все цены — в разделе цены.
Вопросы
Segnetics:
вопросы владельцев
Чем программируются контроллеры Segnetics?
В среде SMLogix; для типовых систем вентиляции — через конфигуратор SMConstructor, который собирает программу из готовых блоков.
Почему на Pixel сбивается время?
Чаще всего села батарейка часов реального времени. После её замены время и расписание восстанавливаются.
Можно изменить работу установки без исходного проекта?
Параметры из меню — да. Изменить логику без исходника сложнее: иногда проще собрать программу заново под вашу установку.
Можно добавить датчик CO₂ или увлажнитель?
Да, если есть свободные входы и выходы или можно поставить модуль расширения. После этого меняем программу.
Вы официальный сервис Segnetics?
Нет, мы независимая инженерная компания и работаем с оборудованием разных производителей.
Настроите связь с диспетчеризацией?
Да, настраиваем обмен по протоколам, которые поддерживает ваша модель, чаще всего по Modbus.
Не хватает входов на Pixel — что делать?
Поставить модуль расширения под нужные сигналы и дописать программу.
Что лучше — типовая схема или своя программа?
Для большинства установок достаточно типовой схемы из конфигуратора. Своя программа нужна для нестандартных режимов.
Можно самому поменять параметры в меню Pixel?
Пользовательские — да. Параметры защит лучше не трогать без понимания логики программы: ошибка может разморозить калорифер или перегреть нагреватель.
Что сделать, чтобы не потерять программу?
Хранить резервную копию проекта, вовремя менять батарейку часов и защитить щит от скачков напряжения.
Работаете с контроллерами Segnetics в других системах, не только в вентиляции?
Наш профиль — вентиляция и связанные с ней системы. Если контроллер управляет другим оборудованием, обсудим задачу и честно скажем, возьмёмся ли.
Сколько времени занимает восстановление программы Segnetics?
Если есть резервная копия — обычно в пределах одного визита. Если проект нужно собирать заново, срок зависит от сложности установки; называем его после обследования.
