Ремонт приточно-вытяжных установок и рекуператоров
В приточно-вытяжной установке два вентилятора, теплообменник, байпас, дренаж и автоматика, которая всем этим управляет. Неисправность одного узла сбивает работу всей системы. Рассказываем о поломках, характерных именно для установок с рекуперацией, и о том, как их находят.
Содержание 14 разделов
ремонт
системы
пластинчатый
и роторный
и защита
от обмерзания
Устройство
Чем ремонт ПВУ сложнее
ремонта простого притока
Простая приточная установка — это «вход»: воздух забирается, фильтруется, греется и подаётся. В приточно-вытяжной установке два встречных потока, которые встречаются в теплообменнике. Поэтому неисправность вытяжного вентилятора может проявиться как «холодно из решёток», а забитый вытяжной фильтр — как обмерзание рекуператора.

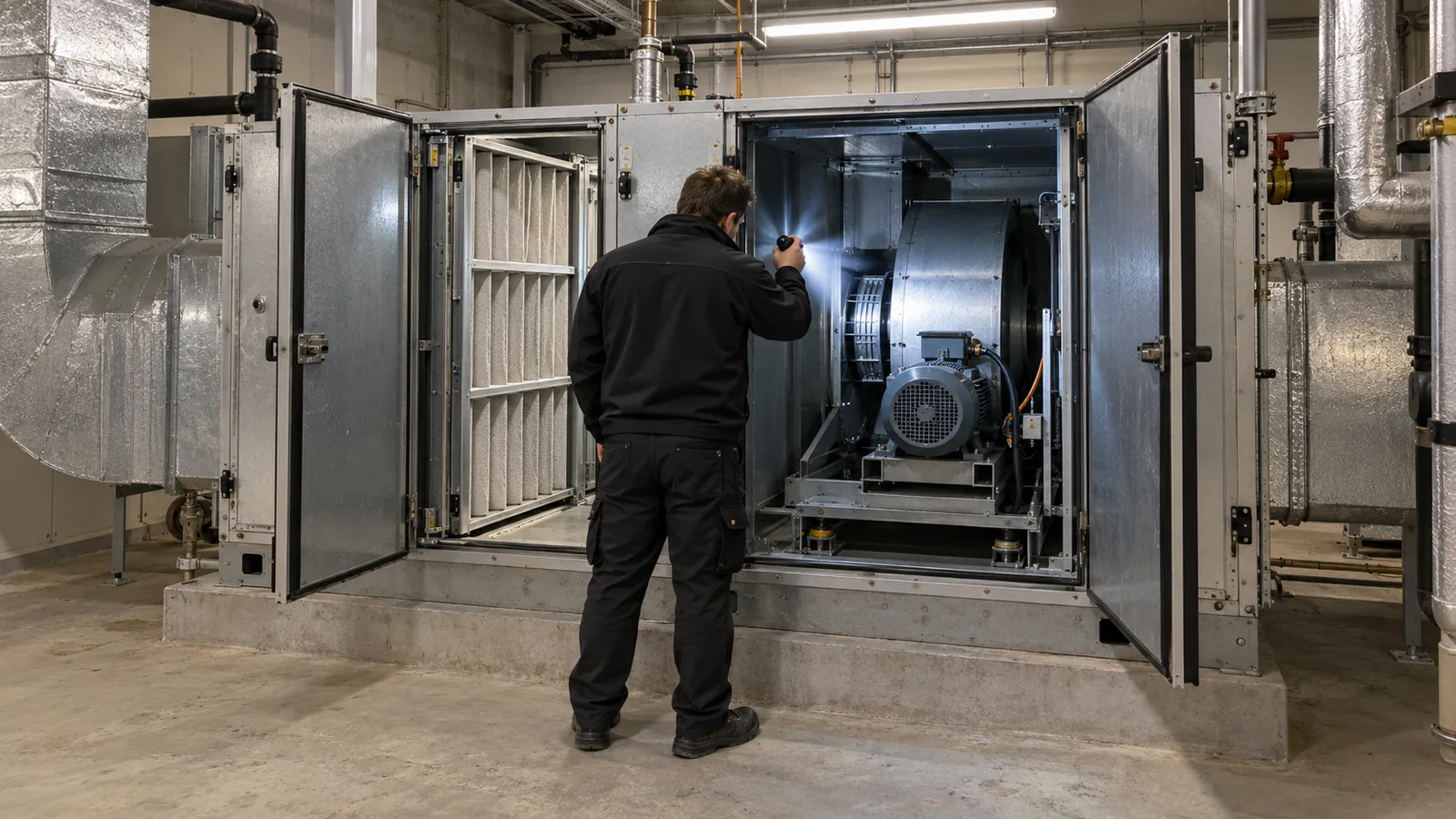

Диагностику таких установок всегда начинаем с обоих потоков: замеряем расходы притока и вытяжки, температуры до и после рекуператора, перепады давления на фильтрах. Только так видно, какой узел действительно виноват.
Зима
Рекуператор обмерзает
каждую зиму
Обмерзание — самая частая зимняя авария ПВУ с пластинчатым рекуператором. Лёд в каналах перекрывает поток, установка уходит в аварию или начинает подавать воздух с перебоями. Причины, которые мы находим:
| Причина | Что делаем |
|---|---|
| Не работает или не настроена защита от обмерзания | Проверяем датчики и логику, настраиваем преднагрев, байпас или снижение притока |
| Приток больше вытяжки | Балансируем потоки — тёплого воздуха должно хватать, чтобы прогревать пластины |
| Забит вытяжной фильтр | Мало тёплого воздуха через рекуператор — меняем фильтр |
| Неисправен привод байпасной заслонки | Ремонт или замена привода |
| Не работает преднагреватель | Проверка нагревателя, его защиты и управления |
Вода
Течёт конденсат
или вода в установке

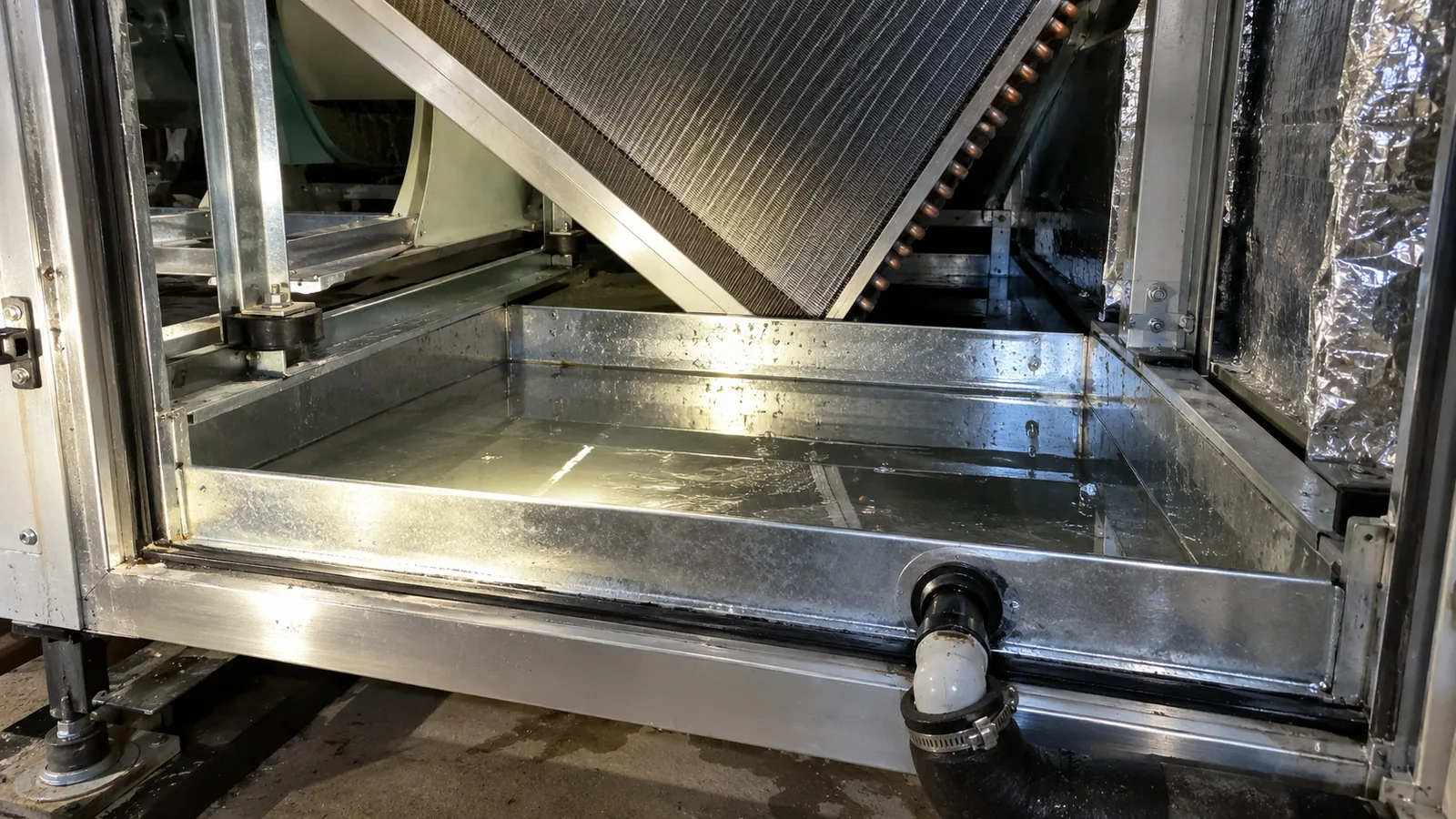

Каждая установка с рекуператором производит воду. Если она оказалась на полу, на потолке или внутри корпуса — нарушен отвод:
- забит дренажный поддон или трубка;
- нет сифона или он пересох — установка подсасывает воздух через дренаж, и вода не уходит;
- трубка проходит через холодную зону и замерзает;
- нарушен уклон дренажа или установка висит с перекосом;
- конденсат выпадает на неутеплённых воздуховодах забора и выброса снаружи установки.
Вода в установке опасна не только для потолка: она попадает на электрику и ускоряет коррозию. Такие случаи разбираем быстро.
Роторные установки
Ротор перестал
вращаться

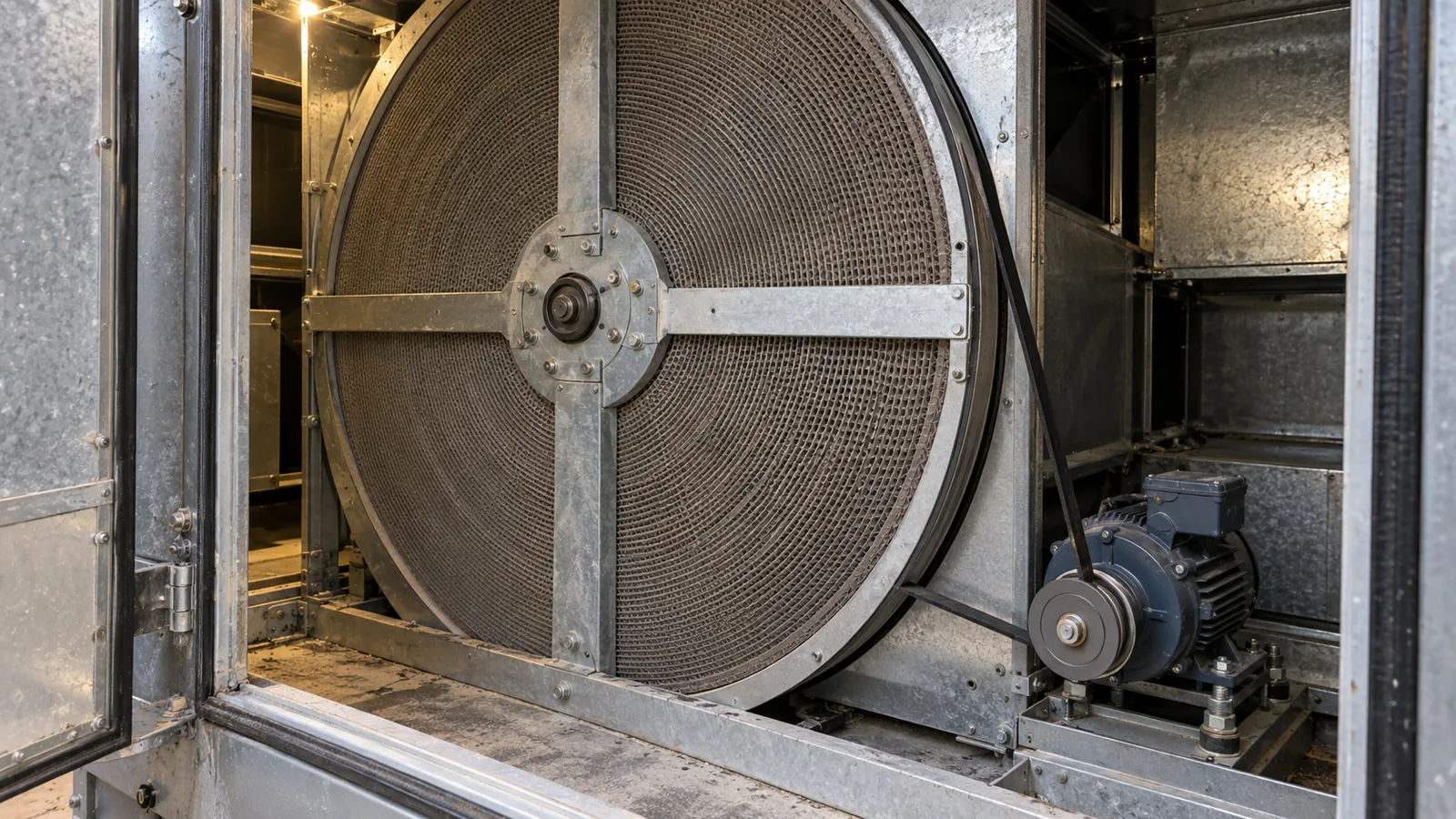

В роторном рекуператоре теплообменник — вращающееся колесо с приводом от небольшого двигателя через ремень. Если ротор остановился, установка продолжает работать, но почти без возврата тепла: зимой из решёток идёт холодный воздух, а нагреватель работает на пределе.
- растянулся или порвался приводной ремень;
- вышел из строя двигатель ротора или его управление;
- ротор задевает уплотнения из-за перекоса или загрязнения;
- автоматика не даёт команду на вращение из-за неисправного датчика.
Вентиляторы
EC-вентиляторы:
особенности ремонта
Большинство современных приточно-вытяжных установок оснащены EC-вентиляторами — двигатель и электроника управления в них объединены в одном корпусе. Они тише и экономичнее обычных, но ремонт устроен иначе.
| Признак | Что за этим стоит |
|---|---|
| Вентилятор не запускается, авария на пульте | Нет сигнала управления, неисправна встроенная электроника или питание |
| Работает только на одной скорости | Проблема с управляющим сигналом от контроллера |
| Шум и вибрация | Подшипники или загрязнение колеса |
| Останавливается при нагреве | Перегрев электроники, часто из-за пыли или плохого охлаждения |
Сначала проверяем питание и управляющий сигнал от контроллера — нередко «сломанный» вентилятор исправен, а не работает из-за автоматики. Если отказал сам EC-модуль, его, как правило, меняют в сборе: подбираем совместимую модель по производительности и способу управления.
Потоки
Мало воздуха, хлопают двери,
из решёток дует
Когда один вентилятор ПВУ теряет производительность, а второй работает как прежде, в помещениях появляется перекос давления. Внешне это выглядит как «вентиляция стала хуже» или «двери стали тяжелее открываться».
| Узел | Что может быть не так |
|---|---|
| Фильтры притока и вытяжки | Засорены неравномерно — один поток падает сильнее |
| Вентиляторы | Износ подшипников, грязь на колесе, неисправный EC-двигатель |
| Кассета рекуператора | Загрязнение или частичное обмерзание одного из каналов |
| Клапаны и заслонки | Не открывается привод, закрыт регулирующий клапан в сети |
| Настройки | Сбиты уставки скорости вентиляторов |
После ремонта систему обязательно перебалансируем — подробнее на странице пусконаладка.
Пульт
Как читать
аварии ПВУ
Коды на пульте у каждой марки свои, но смысл аварий у приточно-вытяжных установок похож. Ниже — как их обычно трактуют применительно именно к ПВУ с рекуперацией:
| Сообщение | Что чаще всего стоит за ним у ПВУ |
|---|---|
| Фильтр | Засорился приточный или вытяжной фильтр; при вытяжном — растёт риск обмерзания |
| Вентилятор | Нет подтверждения работы: двигатель, электроника EC-мотора, ремень, реле давления |
| Нагреватель | Перегрев электронагревателя при малом потоке или авария догревателя |
| Замерзание | Угроза замерзания водяного калорифера — проблема циркуляции или датчика |
| Обмерзание рекуператора | Мало тёплого воздуха через теплообменник, не работает защита |
| Датчик | Обрыв или замыкание датчика температуры, чаще всего наружного или после рекуператора |
Сфотографируйте пульт вместе с сообщением и пришлите вместе с моделью установки — во многих случаях это позволяет взять нужные запчасти уже на первый выезд.
Решение
Когда ПВУ проще
заменить
- теплообменник разрушен или деформирован, а на модель нет кассет;
- установка снята с производства, и под неё нет вентиляторов и плат управления;
- производительности не хватает — дом расширили или изменили планировку;
- установка без рекуперации, а затраты на нагрев стали ощутимыми;
- суммарная стоимость ремонта приближается к новой установке.
Новую установку стараемся подобрать под существующие воздуховоды и место, чтобы замена обошлась без переделки отделки. Подробнее о монтаже — на странице приточно-вытяжная вентиляция.
Настройки
Когда ПВУ «чудит»
из-за настроек
Часть обращений по ремонту ПВУ заканчивается не заменой деталей, а исправлением настроек. Признаки того, что дело в них:
- установка работает на максимуме днём и ночью — сбито расписание;
- после отключения электричества режимы вернулись к заводским;
- в доме стало холодно — кто-то уменьшил уставку температуры притока или отключил нагрев;
- приток и вытяжку «подкрутили» по отдельности, и появился перекос давления;
- защита от обмерзания отключена «чтобы не мешала» — и установка замерзла в первый мороз.
Мы возвращаем настройки к расчётным, объясняем, какие параметры можно менять с пульта самостоятельно, а какие лучше не трогать. Подробнее о настройке — пусконаладка вентиляции.
Цена простоя
Почему не стоит
откладывать ремонт ПВУ
- Дом или квартира. Без вентиляции за несколько недель зимы на окнах появляется конденсат, в углах — плесень; в каркасном доме влага уходит в утеплитель.
- Офис. Через пару часов в переговорных становится душно, растут жалобы и больничные.
- Рекуператор. Установка, которая «как-то работает» с обмерзающим теплообменником, изнашивает вентиляторы и заливает дренаж.
Как проверить ПВУ после ремонта самому
- на пульте нет аварий, режимы соответствуют расписанию;
- из приточных решёток идёт тёплый воздух, вытяжные тянут;
- двери закрываются без усилия;
- под установкой сухо, сифон дренажа заполнен.
Подготовка
Что ускорит ремонт:
документы и история
- паспорт или инструкция установки — в них схема подключения и перечень аварий;
- акты прошлых обслуживаний и ремонтов — видно, что уже менялось;
- схема системы или проект — где проходят воздуховоды и стоят клапаны;
- история проблемы: когда началось, после чего, как часто повторяется.
Даже часть этих данных сокращает время диагностики и позволяет сразу взять нужные запчасти.
Цены
Стоимость ремонта
и что дальше
- Ремонт приточно-вытяжной установки от 15 000 ₽
- Замена двигателя вентилятора ПВУ от 10 000 ₽
- Ремонт контроллера ПВУ от 10 000 ₽
- Переделка автоматики ПВУ от 80 000 ₽
- Проверка установки и рекуператора от 7 000 ₽
Это минимальные цены работ; комплектующие для ПВУ и рекуператора считаем отдельно, когда увидим установку изнутри.
Большинство отказов ПВУ связано с фильтрами, дренажем и настройками защиты. Их проще предупредить, чем исправлять: смотрите замену фильтров и обслуживание. Если установка не подходит объекту — поможем с монтажом новой системы.
Профилактика
Как не доводить ПВУ
до ремонта
- менять оба фильтра — приточный и вытяжной — не дожидаясь аварии;
- осенью проверять дренаж и сифон: пересохший сифон — частая причина воды в установке;
- перед морозами проверять защиту от обмерзания и работу преднагревателя;
- раз в сезон осматривать кассету рекуператора и при необходимости промывать;
- не менять уставки скорости вентиляторов «на глаз» — это сбивает баланс потоков.
Всё это входит в обслуживание; для компаний удобнее оформить договор.
Вопросы
ПВУ и рекуператоры:
частые вопросы о ремонте
Почему приточно-вытяжная установка зимой уходит в аварию?
Чаще всего срабатывает защита от обмерзания рекуператора или от замерзания водяного калорифера. Причины — дисбаланс потоков, забитый фильтр, неисправный датчик или привод байпаса.
Можно ли самому растопить обмёрзший рекуператор?
Только естественным путём: выключить установку и дать льду растаять. Нагревать феном, пушкой или кипятком нельзя — повредятся пластины и уплотнения.
Почему из установки течёт вода?
Нарушен отвод конденсата: засор, пересохший сифон, замёрзшая трубка или неправильный уклон. Проверяем весь путь дренажа.
Ротор рекуператора не крутится — установку можно эксплуатировать?
Она будет работать, но без возврата тепла: зимой нагреватель перегружается, из решёток идёт холодный воздух. Лучше не откладывать ремонт привода.
Ремонтируете рекуператоры любых производителей?
Работаем с установками разных марок. По модели на шильдике заранее уточняем, доступны ли для неё запчасти, чтобы не приезжать впустую.
Сколько стоит ремонт рекуператора?
Работы по приточно-вытяжной установке начинаются от 15 000 ₽. Всё, что связано с кассетой, ротором, приводом байпаса или дренажем, оцениваем после вскрытия установки.
Можно ли на время ремонта отключить только рекуператор?
В некоторых установках рекуператор можно обойти байпасом, и система продолжит работать без возврата тепла. Зимой нагревателю при этом придётся работать сильнее — это временная мера.
Почему после чистки рекуператора установка стала шумнее?
Возможно, кассета установлена с перекосом или не на место, из-за чего изменилось сопротивление и вентиляторы подняли обороты. Нужно проверить установку кассеты и уплотнения.
Какая гарантия на ремонт приточно-вытяжной установки?
На выполненные работы — от 6 месяцев. Точный срок зависит от вида работ, его называем в смете до начала ремонта.
