Контроллеры и пульты Zentec: настройка и ремонт
Связка «контроллер Zentec в щите + пульт на стене» стоит во многих приточных установках. Владелец видит только пульт: на нём появляется ошибка, пропадает связь, не меняется скорость или температура — и непонятно, где проблема: в пульте, в контроллере или в самой установке. Разбираемся по цепочке и возвращаем систему в работу.
Содержание 16 разделов
и другие
контроллеры M
Z033, Z037 —
пульты
связь и
диспетчеризация
Устройство
Пульт, контроллер
и установка
В системах на Zentec обычно три уровня. Контроллер M-серии в щите управляет установкой: вентиляторами, нагревателем, заслонками, защитами. Пульт Z-серии на стене показывает состояние и позволяет менять режимы. Связь между ними идёт по интерфейсу, чаще всего по Modbus. Ошибка на пульте может означать проблему в любом из трёх звеньев:
| Звено | Типичные признаки |
|---|---|
| Пульт (Z031, Z033, Z037) | Пустой экран, перезагрузки, нет реакции на кнопки, ошибка связи |
| Линия связи | Периодическая потеря связи, ошибки обмена после ремонта или отделки |
| Контроллер (M245, M100, M300 и др.) | Не выполняет команды, потерял программу, аварии по входам |
| Установка | Срабатывают защиты: термостат защиты от замерзания, реле давления на фильтре, перегрев |
Модели
Линейки
Zentec
- Контроллеры M245 — одни из самых распространённых в щитах приточных и приточно-вытяжных установок;
- M100, M200/M202, M300/M303 — другие серии для задач разной сложности;
- пульты Z031, Z033, Z037, Z400 — настенные панели управления с экраном;
- решения в корпусе (например, серии minibox) — комплектные блоки управления.
Точную модель смотрим на наклейке контроллера в щите и на обратной стороне пульта. Это важно: от модели зависят меню, способ подключения и программа, которой работаем.
Диагностика
Как ищем
причину
- смотрим журнал аварий и текущие значения на пульте или через подключение к контроллеру;
- проверяем связь пульта с контроллером и сетевые настройки;
- проверяем датчики и защиты, на которые указывает авария;
- даём команды исполнительным устройствам и смотрим, как они отвечают;
- сохраняем копию программы и параметров перед изменениями.
Ошибки
Ошибки
и аварии
Коды и тексты аварий зависят от программы, загруженной в контроллер: один и тот же код на разных установках может означать разное. Поэтому мы не гадаем по таблицам из интернета, а читаем журнал аварий и проверяем то, на что указывает авария:
- авария по замерзанию — термостат защиты, датчик обратной воды, насос и трёхходовой клапан узла обвязки;
- авария по фильтру — реле перепада давления и сам фильтр;
- авария вентилятора — термоконтакты двигателя, частотный преобразователь, реле давления на вентиляторе;
- авария нагревателя — термостаты перегрева электрокалорифера, контакторы;
- ошибки связи — питание пульта, линия связи, настройки адреса и скорости обмена.
Зима
Защита калорифера
от замерзания

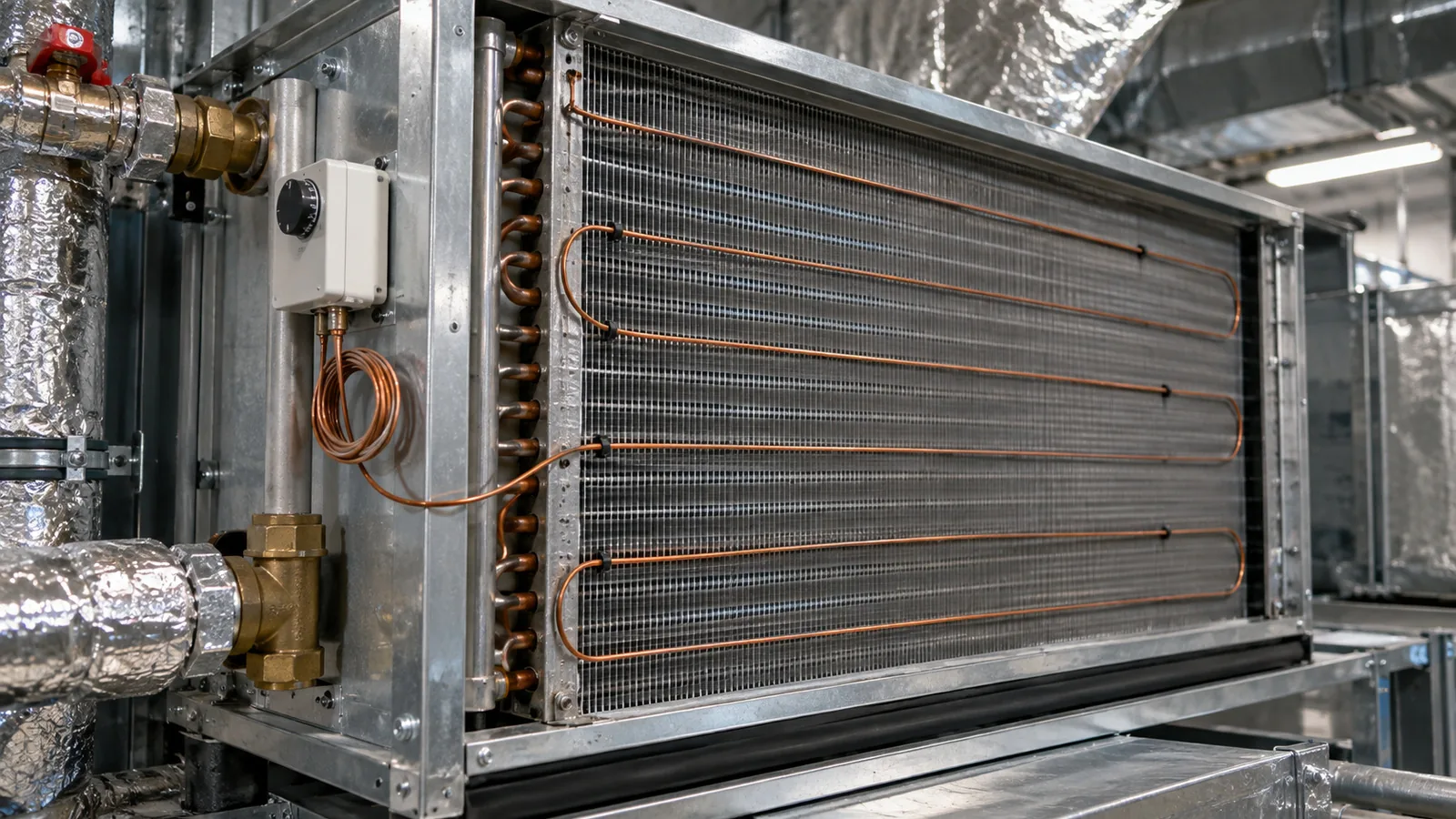

Для установок с водяным калорифером защита от замерзания — самая важная функция автоматики. Контроллер следит за температурой обратной воды и воздуха после калорифера, а капиллярный термостат страхует на случай отказа датчика. При опасности система закрывает заслонку, останавливает вентилятор и открывает клапан на полный нагрев.
- перед пуском зимой калорифер прогревается, и только потом открывается заслонка;
- уставки и задержки защиты подбираются под конкретный калорифер и узел обвязки;
- слишком «чувствительная» защита даёт ложные аварии, слишком «спокойная» — риск разморозки.
Проверяем и настраиваем эту логику перед зимой при обслуживании.
Примеры задач
Типичные обращения
владельцев Zentec
| Обращение | Типичный итог |
|---|---|
| После ремонта квартиры пульт пишет «нет связи» | Найден и заменён повреждённый участок кабеля, связь восстановлена |
| Зимой установка каждое утро в аварии | Настроены прогрев калорифера перед пуском и задержки защиты |
| Установка работает только на одной скорости | Восстановлены параметры управления вентилятором и расписание |
| Пульт перестал включаться | Заменён пульт на совместимый, выставлены сетевые настройки |
| Нужно, чтобы вентиляция ночью работала тише | Настроен ночной режим с пониженной скоростью по расписанию |
Большинство таких задач решается за один визит, если заранее известны модели пульта и контроллера.
Настройка
Что настраиваем
| Параметр | Зачем |
|---|---|
| Уставка температуры притока | Чтобы в помещениях не дуло холодом и не было перегрева |
| Расписание работы | Экономия: ночью и в выходные — дежурный режим |
| Скорости вентиляторов | Баланс расходов и шума |
| Параметры защиты от замерзания | Чтобы зимой не разморозить водяной калорифер и не получать ложных аварий |
| Сетевые параметры | Адрес, скорость обмена — для пульта и диспетчеризации |
| Доступ и пароли | Разграничение пользовательского и сервисного уровня |
Параметры, которые разработчик программы вынес в меню, меняются с пульта. Изменение логики — например, добавить датчик или режим — требует работы с программой контроллера.
Монтаж
Линия связи пульта:
частые ошибки монтажа
Многие «ошибки связи» на пультах возникают не из-за неисправности, а из-за того, как проложен кабель. Типичные причины:
- кабель связи проложен в одном лотке с силовыми кабелями и ловит помехи;
- использован кабель неподходящего типа или слишком длинная линия;
- не подключено или неправильно подключено экранирование;
- на шине с несколькими устройствами нет согласующего резистора или совпадают адреса;
- кабель повреждён при ремонте — например, перебит саморезом за гипсокартоном.
Проверяем линию прибором, при необходимости перекладываем участок или ставим защищённый кабель. После ремонта в помещении стоит проверить линию, даже если связь пока есть.
Диспетчеризация
Modbus
и диспетчеризация
Контроллеры Zentec обмениваются данными с пультами и внешними системами по Modbus. Через тот же интерфейс систему подключают к диспетчерской или «умному дому»: показания температур, состояние вентиляторов, аварии и команды управления. Настраиваем адреса, скорость обмена и набор регистров, проверяем работу при реальных авариях.
Замена
Замена пульта
или контроллера
Пульт выходит из строя чаще контроллера: он на стене, его задевают, в него попадает пыль при ремонте. При замене важно подобрать совместимую модель и выставить сетевые настройки — иначе новый пульт не увидит контроллер. Контроллер меняем с загрузкой программы: из резервной копии, от поставщика щита или собранной заново.
Если оборудование снято с производства или ремонт нецелесообразен, предлагаем перенести управление на современный контроллер — Zentec или другого производителя — с тем же набором функций. Подробнее — все производители контроллеров.
Профилактика
Профилактика
щита управления
- протяжка клемм силовой части — ослабленный контакт греется и со временем выводит из строя автоматику;
- очистка щита от пыли — особенно после строительных работ;
- проверка вентиляции самого щита — перегрев сокращает срок службы электроники;
- проверка батарейки часов и корректности даты и времени;
- резервная копия программы и списка параметров.
Всё это входит в договор обслуживания и занимает немного времени при каждом визите.
Модернизация
Модернизация
управления
Если система на Zentec работает, но нужно больше возможностей — управление по датчику CO₂, недельное расписание с несколькими режимами, передача аварий на телефон, — это часто решается изменением программы и добавлением датчиков без замены щита. Оцениваем свободные входы и выходы контроллера и предлагаем вариант.
Пульт
Перенос пульта
в другое место

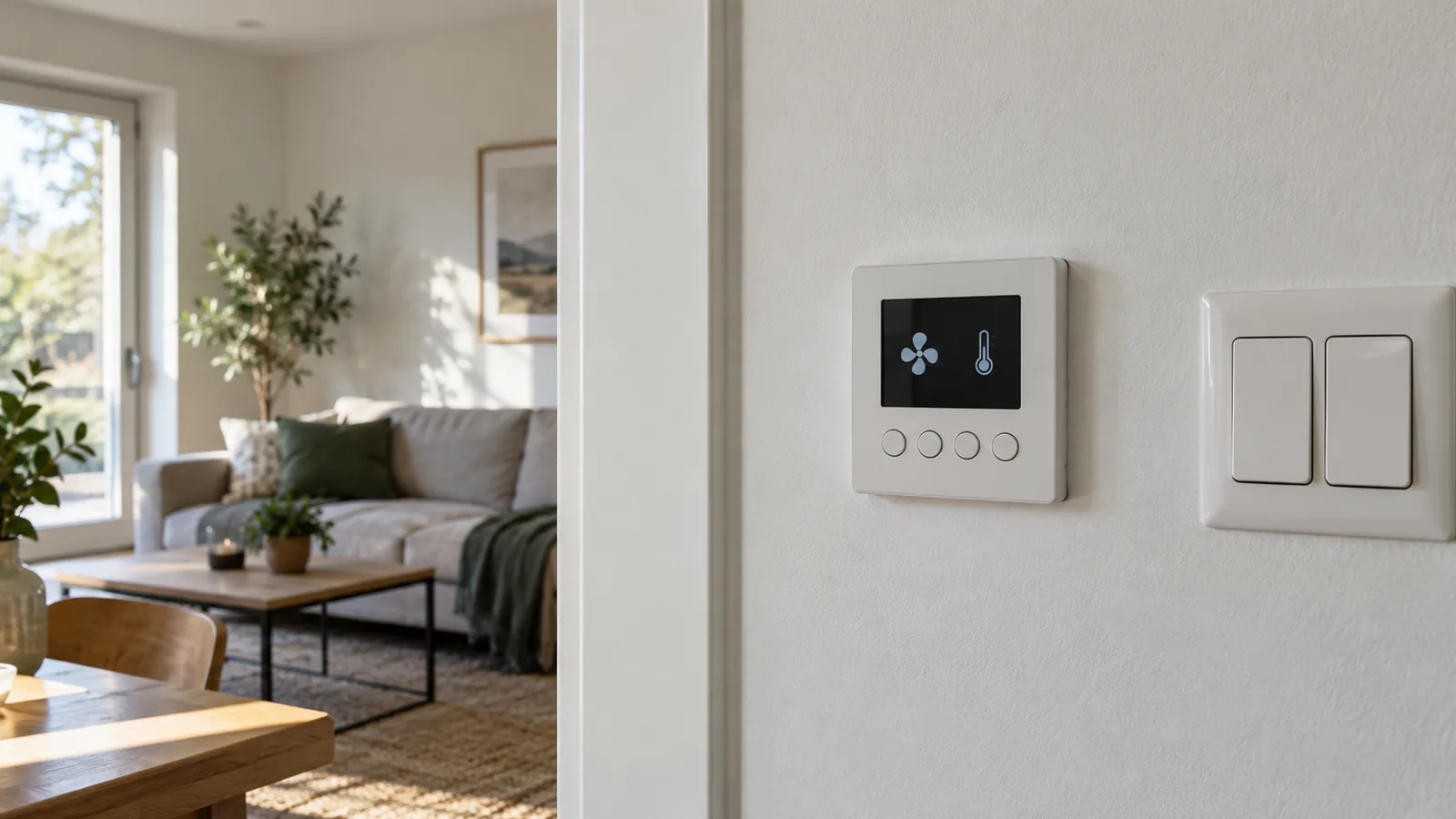

Пульт часто хотят перенести: при ремонте, перепланировке или просто потому, что он висит неудобно. Это возможно, если сохранить требования к линии связи — тип кабеля, длину, прокладку отдельно от силовых кабелей. Если в пульт встроен датчик температуры помещения, новое место выбираем так, чтобы датчик не стоял у окна, над батареей или под прямым потоком из решётки. После переноса проверяем связь и показания.
Документы
Что остаётся
после визита
После работ передаём список изменённых параметров, сетевые настройки пульта и контроллера и резервную копию программы, если её можно сохранить. Это пригодится, если пульт или контроллер придётся менять: новое устройство настраивается по этим данным за минуты, а не за часы.
Если вы обслуживаете систему своими силами, объясним, какие параметры можно менять с пульта без риска, а какие лучше не трогать.
Стоимость
Стоимость
и порядок работ
Ремонт и настройка контроллера — от 10 000 ₽, точная сумма — после диагностики. Работаем по Москве и Московской области в будние дни. НОРМА — независимая сервисная компания, не официальный представитель Zentec; товарный знак принадлежит его владельцу.
Вопросы
Zentec:
частые вопросы
Пульт Z031 показывает ошибку связи — что делать?
Проверить питание пульта и линию связи с контроллером, затем сетевые настройки. Часто проблема появляется после ремонта в помещении, когда повреждают кабель.
Что означает код ошибки на пульте Zentec?
Это зависит от программы в контроллере. Читаем журнал аварий на объекте и проверяем датчик или защиту, на которую указывает авария.
Можно заменить пульт без замены контроллера?
Да, если подобрать совместимый пульт и выставить сетевые настройки.
Контроллер M245 потерял программу — это ремонт?
Чаще восстановление: загружаем программу из резервной копии или собираем заново под вашу установку.
Настроите расписание и дежурный режим?
Да, это стандартная настройка и заметная экономия электроэнергии и тепла.
Связь с пультом пропадает время от времени — почему?
Часто из-за помех: кабель связи идёт рядом с силовыми, нет экранирования или повреждён участок. Проверяем линию прибором.
Можно подключить Zentec к «умному дому»?
Да, по Modbus: настраиваем адреса, регистры и передачу аварий.
Зимой установка уходит в аварию по замерзанию — что делать?
Проверить датчики, узел обвязки и настройки защиты. Не сбрасывайте аварию многократно — позвоните инженеру.
Можно добавить управление по CO₂ на Zentec?
Часто да: добавляем датчик и меняем программу, если у контроллера есть свободные входы.
Можно перенести пульт Zentec в другую комнату?
Да, соблюдая требования к кабелю связи. Если в пульте есть датчик температуры, выбираем место без сквозняков и нагревателей.
Сколько стоит замена пульта Zentec?
Работа по замене и настройке — в рамках ремонта автоматики, от 10 000 ₽; сам пульт — отдельно. Точную сумму называем после проверки, что неисправен именно пульт.
Можно ли обойтись без пульта, если он сломался?
Временно установка может работать по заданным в контроллере параметрам, но без пульта вы не увидите аварии и не поменяете режимы. Лучше заменить пульт.
