Монтаж приточно-вытяжной вентиляции
Приточно-вытяжная установка сама решает, сколько свежего воздуха подать в спальни и сколько забрать из кухни и санузлов. Объясняем, как строится воздушный баланс, какие бывают установки и где их прятать, — и как не получить систему, в которой хлопают двери и дует из щелей.
Содержание 12 разделов
подача в чистые зоны,
забор из влажных
через двери
и решётки
по CO₂, влажности
и расписанию
Идея
Воздух идёт по дому
от чистого к грязному
У приточно-вытяжной системы две сети воздуховодов. Одна подаёт свежий воздух в «чистые» помещения — спальни, детские, кабинет, гостиную. Другая забирает воздух из «грязных» — кухни, санузлов, гардеробных, прачечной. Между ними воздух перетекает через коридор и холл.
Такое движение от чистых зон к влажным — главный смысл системы. Запахи кухни не уходят в спальни, влага из ванной не расползается по дому, а в комнатах всегда свежий воздух — независимо от погоды и работы естественных каналов.
Главное
Воздушный баланс:
почему «хлопают двери»
Если притока больше, чем вытяжки, в доме возникает избыточное давление — тёплый влажный воздух выдавливается через щели в ограждающие конструкции. Если вытяжки больше — разрежение: двери тяжело открываются, из щелей и каналов тянет холодом, в квартире может «опрокинуться» тяга в вентканале.
Поэтому общий расход притока и вытяжки выравнивают, а по помещениям распределяют так, чтобы в каждой спальне было достаточно воздуха. Для частного дома обычно держат небольшой перевес вытяжки, чтобы влажный воздух не уходил в стены.
Переток через двери
Воздуху из спальни нужно как-то попасть в коридор, когда дверь закрыта. Для этого оставляют зазор под дверью — обычно 1,5–2 см — или ставят переточные решётки. Без перетока закрытая спальня превращается в «тупик»: подача в неё падает, а дверь начинает давить.
Оборудование
Какие бывают
установки
| Исполнение | Куда ставят | На что обратить внимание |
|---|---|---|
| Подвесная (плоская) | Над подвесным потолком коридора, санузла, офиса | Высота корпуса и доступ к фильтрам снизу через люк |
| Вертикальная (напольная/настенная) | Техническое помещение, котельная, кладовая | Удобно обслуживать; нужен сифон для конденсата |
| Моноблок большой производительности | Венткамера, кровля, техэтаж | Для офисов и коммерческих объектов, требует проекта |
Вторая развилка — рекуперация. Установка без рекуператора проще и дешевле, но весь приточный воздух зимой греет нагреватель. С рекуператором тепло вытяжного воздуха возвращается в приток. Для дома, где вентиляция работает круглые сутки, рекуперация обычно окупается — подробно с расчётом на странице установка рекуператора.
Третья — нагрев: электрический или водяной. Выбор зависит от выделенной мощности и наличия отопления с теплоносителем; как считать мощность, разобрано на странице монтаж приточной вентиляции.
Пример
Расчёт ПВУ для квартиры
на 90 м²
Трёхкомнатная квартира, живут три человека: пара в спальне и ребёнок в детской. Приток считаем по людям в жилых комнатах, вытяжку — по нормам для кухни с электроплитой и санузлов. Затем выравниваем обе цифры.
| Помещение | Приток, м³/ч | Вытяжка, м³/ч |
|---|---|---|
| Спальня (2 чел.) | 60 | — |
| Детская (1 чел.) | 30 | — |
| Гостиная | 45 | — |
| Кухня с электроплитой | — | 60 |
| Ванная | — | 25 |
| Туалет | — | 25 |
| Гардеробная | — | 15 |
| Итого после выравнивания | ≈ 125–135 | ≈ 125 |
Получается компактная установка на 150–200 м³/ч с запасом на гостей и усиленный режим — она помещается над подвесным потолком коридора. Если бы мы подбирали «на глаз», легко оказалась бы установка на 400–500 м³/ч: шумнее, прожорливее и с воздуховодами, которые в квартиру не влезут.
Монтаж
Как спрятать установку
и две сети воздуховодов

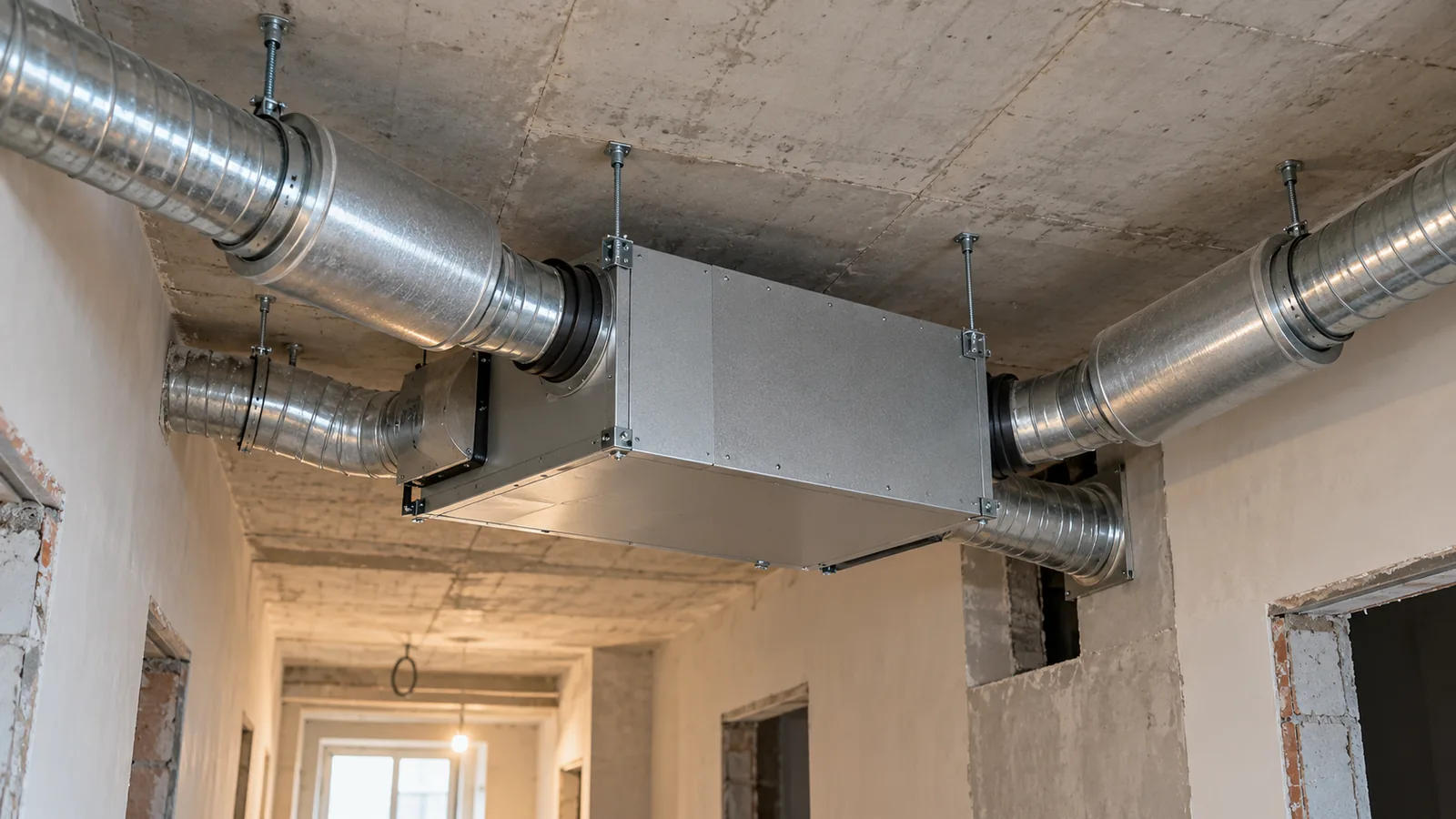

У ПВУ четыре подключения: забор с улицы, выброс на улицу, подача в комнаты и забор из влажных зон. Поэтому трассировка сложнее, чем у простого притока, и её продумывают до отделки.
- Разнос забора и выброса. Выброшенный воздух не должен затягиваться обратно — решётки разносят по фасаду или выводят выброс на кровлю.
- Высота потолков. Плоские воздуховоды и установка съедают 15–25 см под подвесным потолком коридора. Комнаты при этом можно не опускать — диффузоры ставят у стены.
- Холодные зоны. На чердаке и в неотапливаемых помещениях воздуховоды забора и выброса утепляют, иначе на них выпадает конденсат.
- Конденсат. У установки с рекуператором есть дренаж — нужен сифон и уклон к канализации.
- Сервис. Люки к фильтрам и установке — обязательное условие, а не пожелание.
Энергия
Сколько потребляет
приточно-вытяжная система
Энергия в ПВУ тратится на две вещи: вентиляторы и нагрев воздуха. Вентиляторы современных установок с EC-двигателями для квартиры или дома потребляют десятки ватт. Основная доля — нагрев приточного воздуха в отопительный сезон.
Средняя температура отопительного периода в Москве — около −2 °C, а сам период длится около 200 дней. Для 250 м³/ч это значит, что в среднем воздух нужно подогревать примерно на 20 градусов: около 1,7 кВт × 24 часа × 200 дней ≈ 8 000 кВт·ч за сезон без рекуперации. Рекуператор с эффективностью 70–75 % снижает эту цифру примерно в три-четыре раза.
Раздача
Где ставить решётки
подачи и забора
Расположение решёток решает, будет ли воздух «работать» или просто пролетать мимо людей.
| Где | Как правильно |
|---|---|
| Спальня | Подача у стены, подальше от изголовья; поток не должен падать на кровать |
| Гостиная | Подача в зону, где сидят люди, но не прямо над диваном |
| Кухня | Забор воздуха вверху, подальше от двери в коридор |
| Санузел | Забор под потолком, в противоположной от двери части |
| Коридор | Обычно без решёток: через него воздух перетекает из комнат к санузлам |
Подача и забор в одном помещении не должны стоять рядом: иначе свежий воздух сразу уйдёт в вытяжку, не проветрив комнату. Это частая ошибка, когда решётки ставят «где удобнее прокладывать».
На будущее
Что заложить при монтаже,
чтобы потом не мучиться

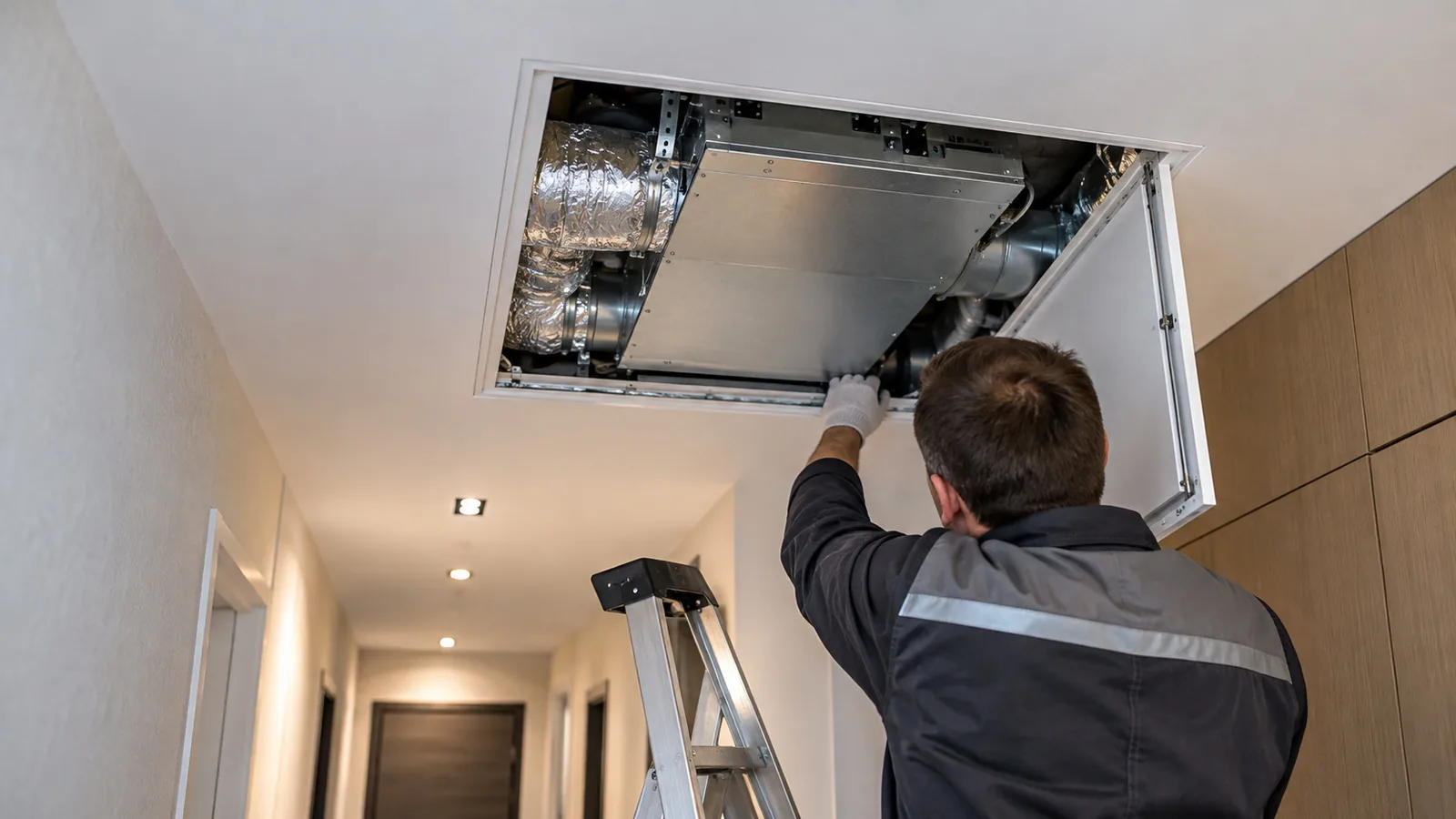

- люк к установке такого размера, чтобы через него вынималась кассета рекуператора, а не только фильтры;
- сифон дренажа в доступном месте, куда можно долить воду;
- место для хранения запасных фильтров рядом с установкой;
- пульт в жилой зоне, а не в кладовой, — так владелец видит сообщения об авариях и замене фильтров;
- схема системы с отметкой, где проходят воздуховоды, — пригодится при ремонте и перепланировке.
Эти мелочи почти ничего не стоят на этапе монтажа, но через несколько лет экономят часы работы и отделку потолков.
Управление
Автоматика, которая
думает за вас
- Датчик CO₂ увеличивает воздухообмен, когда собрались гости или в переговорной много людей, и снижает, когда никого нет.
- Датчик влажности усиливает вытяжку после душа или стирки.
- Расписание — днём, когда дома никого, система работает в экономичном режиме, ночью — тихо.
- Режим «камин» или «кухня» — временно меняет баланс, чтобы не мешать работе камина или мощного кухонного зонта.
- Защиты — от замерзания водяного нагревателя и обмерзания рекуператора, от перегрева электрокалорифера.
Умная автоматика — это не про гаджеты, а про деньги: система не гоняет и не греет лишний воздух.
Выбор
Когда ПВУ — лучший выбор,
а когда нет
| Ситуация | Рекомендуемое решение |
|---|---|
| Естественные вытяжные каналы работают, нужен только свежий воздух | Приточная система |
| Каналов нет или они слабые, окна почти всегда закрыты | Приточно-вытяжная установка |
| Дом с постоянным проживанием, важна экономия на отоплении | ПВУ с рекуператором |
| Проблема только в сырости санузла | Вытяжка и приток через клапаны |
| Офис, клиника, ресторанный зал | ПВУ по проекту с автоматикой |
Стоимость зависит от исполнения установки, рекуперации, количества помещений и длины обеих сетей; для дома или офиса сначала делаем проект, для квартиры — расчёт и схему.
Опыт
Ошибки, из-за которых
ПВУ разочаровывает
| Проблема | Причина |
|---|---|
| В спальнях душно при закрытых дверях | Нет перетока — зазоров под дверями или переточных решёток |
| Хлопают двери, свистят щели | Приток и вытяжка не сбалансированы |
| Выброшенный воздух затягивается обратно | Забор и выброс на фасаде слишком близко |
| Вода под установкой | Нет сифона или уклона дренажа, трубка замерзает |
| Зимой авария по обмерзанию | Не настроена защита рекуператора |
| Гул в коридоре | Установка без виброизоляции, нет шумоглушителей |
Большинство этих проблем решается на этапе проектирования и пусконаладки. Если система уже стоит и работает плохо — начинаем с наладки и диагностики.
Вопросы
Приточно-вытяжная вентиляция:
вопросы и ответы
Почему в доме с ПВУ хлопают двери?
Расходы притока и вытяжки не сбалансированы или у закрытых комнат нет перетока — зазора под дверью или переточной решётки. Лечится регулировкой и перетоком.
Нужно ли подрезать двери?
Для перетока воздуха между комнатами нужен зазор под дверью около 1,5–2 см или переточные решётки. Иначе при закрытой двери подача в комнату падает.
Можно ли отключать ПВУ на ночь?
Лучше переводить в тихий режим, а не выключать: именно ночью в спальне накапливается углекислый газ.
Где взять место под установку в квартире?
Над подвесным потолком коридора или санузла, в кладовой. Нужны два отверстия в наружной стене для забора и выброса, разнесённые друг от друга.
Как ПВУ работает вместе с кухонной вытяжкой?
Кухонный зонт создаёт дополнительное разрежение. Автоматика может временно увеличить приток, или зонт компенсируют отдельным приточным клапаном.
Сколько воздуховодов нужно для ПВУ?
Две сети: подающая в жилые комнаты и вытяжная из кухни и санузлов, плюс два канала на улицу — забор и выброс.
