Ремонт автоматики вентиляции и частотных преобразователей
Частотный преобразователь, контроллер и щит управления — «мозг» и «сердце» вентиляционной системы. Когда они отказывают, исправные вентиляторы и нагреватели стоят. Разбираем, что означают типичные ошибки частотников, почему они выходят из строя и когда автоматику выгоднее переделать, чем чинить.
Содержание 13 разделов
ремонт частотника
или контроллера
переделка
автоматики
параметров после
ремонта и замены
Роль
Зачем в вентиляции
частотный преобразователь
Частотный преобразователь меняет частоту питания двигателя и тем самым — скорость вентилятора. Это позволяет плавно запускать двигатель без пусковых токов, держать нужный расход воздуха при загрязнении фильтров и снижать производительность ночью или в выходные.
Экономический смысл в том, что мощность вентилятора зависит от скорости очень сильно: если вентилятор крутится на 80 % оборотов, он потребляет около половины мощности, а на 50 % — примерно восьмую часть. Поэтому частотники стоят почти на всех средних и крупных системах — и их отказ сразу превращает систему в «всё или ничего».
Коды ошибок
Что означают
частые ошибки
У каждого производителя свои коды, но группы аварий одинаковы. По ним уже можно предположить, где искать причину:
| Группа ошибок | Что говорит частотник | Частые причины |
|---|---|---|
| Перегрузка по току | Двигатель потребляет больше допустимого | Заклинивание подшипников, загрязнённое колесо, короткое время разгона, неверные параметры двигателя |
| Перенапряжение | Напряжение в звене постоянного тока выше нормы | Скачки в сети, слишком быстрое торможение вентилятора с большой инерцией |
| Пониженное напряжение | Не хватает напряжения питания | Просадки сети, плохие контакты, отгорание фазы |
| Перегрев | Радиатор преобразователя слишком горячий | Пыль, неисправный вентилятор охлаждения, жарко в щите |
| Обрыв фазы двигателя | Нет тока в одной из фаз | Кабель, контакты, повреждение обмотки двигателя |
| Замыкание на землю | Утечка тока | Повреждённая изоляция кабеля или двигателя, влага |
Причины
Почему частотники
выходят из строя
- Пыль и перегрев. Щит в пыльной венткамере или на жаркой кровле без вентиляции — главный убийца электроники. Пыль на радиаторе снижает охлаждение, силовые элементы перегреваются.
- Старение конденсаторов. Электролитические конденсаторы звена постоянного тока со временем теряют ёмкость, и преобразователь начинает сбоить под нагрузкой.
- Влага и конденсат. Особенно в щитах на улице и в неотапливаемых помещениях.
- Проблемы сети. Скачки, перекосы фаз и грозовые перенапряжения.
- Неправильная настройка. Параметры двигателя не введены или введены неверно, слишком короткие время разгона и торможения.
- Износ механики. Тугой двигатель или заклинившее колесо заставляют преобразователь постоянно работать на пределе.
Устройство

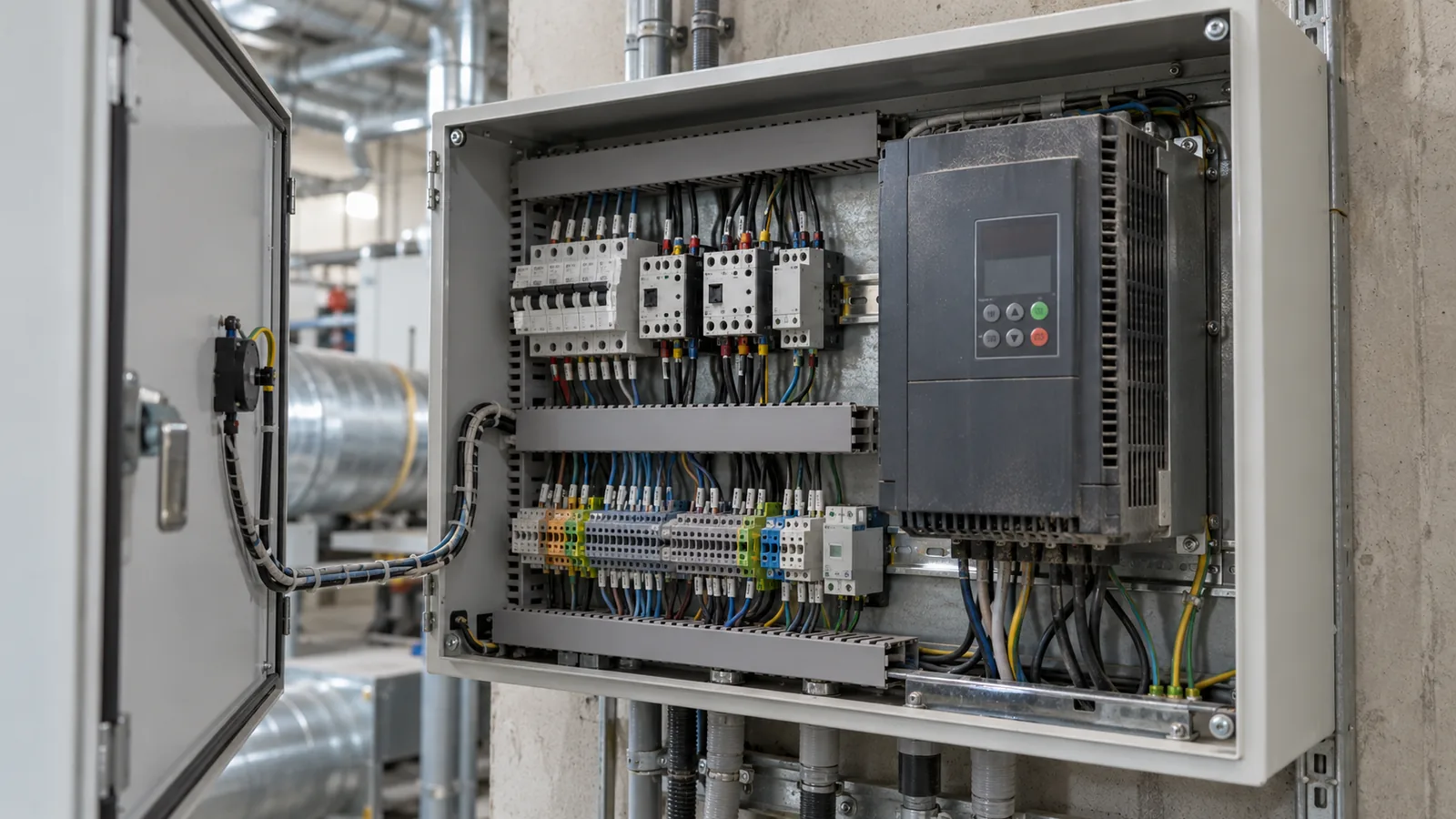

Что внутри щита
автоматики
Щит управления вентиляцией похож на электрощит квартиры, только умнее. Понимание его состава помогает объяснить инженеру по телефону, что происходит:
| Элемент | Зачем нужен |
|---|---|
| Вводной автомат | Отключает питание всего щита |
| Автоматы отдельных линий | Защищают вентиляторы, нагреватель, насос калорифера |
| Контакторы | Включают мощные нагрузки — секции нагревателя, двигатели |
| Контроллер | Логика работы: режимы, температура, защиты, аварии |
| Частотные преобразователи | Регулируют скорость вентиляторов |
| Реле и блок питания | Вспомогательные цепи, датчики, пульт |
| Клеммы | Подключение датчиков, приводов клапанов, пульта |
Если в щите щёлкает, пахнет горелым или срабатывает автомат — не включайте повторно. Сфотографируйте щит с открытой дверцей (не трогая ничего внутри) и пришлите нам.
Автоматика
Контроллеры, датчики,
щиты управления
Частотник — только исполнитель. Решения принимает контроллер: когда открыть клапан, включить вентилятор, сколько греть воздух, когда остановить установку по аварии. Неисправности автоматики проявляются по-разному:
| Элемент | Признак неисправности |
|---|---|
| Контроллер | Не запускается, зависает, теряет настройки, не реагирует на пульт |
| Датчики температуры | Нагрев работает неправильно, ложные аварии по замерзанию |
| Реле давления | Ложные аварии по фильтру или вентилятору |
| Контакторы и реле | Не включается нагреватель или вентилятор, треск в щите |
| Термостат защиты калорифера | Установка останавливается в мороз без реальной угрозы — или, хуже, не останавливается |
| Пульт и связь | Нет индикации, команды не доходят до контроллера |
Работы в щите выполняют только инженеры с допуском к электроустановкам — там опасное напряжение, даже когда установка стоит.
Подбор
Частотник и двигатель:
подбор на замену
Преобразователь подбирают не только по мощности двигателя. При замене сверяем:
- Ток двигателя — номинальный ток частотника не должен быть меньше тока двигателя;
- Питание — однофазная или трёхфазная сеть на входе;
- Условия установки — в щите или на стене, температура и пыль в помещении;
- Управление — как контроллер задаёт скорость и получает сигнал аварии;
- Длина кабеля до двигателя — на длинных линиях иногда нужны дополнительные фильтры.
Правильно подобранный и настроенный частотник продлевает жизнь двигателю: плавный пуск без ударных токов, защита от перегрузки, работа на оптимальной скорости.
Безопасность
Защиты, которые
нельзя отключать
Иногда автоматику «чинят» тем, что отключают мешающую защиту. Установка начинает работать — до первой серьёзной аварии. Вот защиты, которые должны работать всегда:
| Защита | От чего защищает |
|---|---|
| Защита водяного калорифера от замерзания | Разрыв трубок калорифера в мороз и залив помещения |
| Термостаты перегрева электронагревателя | Перегрев и возгорание при малом потоке воздуха |
| Контроль работы вентилятора | Работа нагревателя без потока воздуха |
| Защита двигателя по току | Сгорание обмотки при перегрузке и заклинивании |
| Отключение по сигналу пожарной сигнализации | Распространение дыма по воздуховодам при пожаре — там, где это предусмотрено проектом |
Если защита срабатывает слишком часто, это симптом, который нужно лечить, а не выключать. Разбираемся с причиной и восстанавливаем штатную работу.
Решение
Ремонт, замена
или переделка автоматики
| Ситуация | Что предлагаем |
|---|---|
| Отказал датчик, реле, контактор, вентилятор охлаждения | Замена элемента, проверка остальных узлов |
| Неисправен частотный преобразователь, модель актуальна | Ремонт или замена на аналог — от 10 000 ₽ |
| Выгорела силовая часть старого частотника | Замена на современный с настройкой параметров двигателя |
| Контроллер снят с производства, запчастей нет | Переделка автоматики — от 80 000 ₽ |
| Нужна новая логика: объединить системы, добавить режимы, рекуперацию | Переделка автоматики под задачи объекта |
После замены частотника или контроллера систему заново настраиваем: вводим параметры двигателя, время разгона и торможения, пределы частоты, уставки температуры и защит. Без этого новое оборудование будет работать не лучше старого — подробнее на странице пусконаладка.
- Ремонт или замена частотного преобразователя от 10 000 ₽
- Ремонт контроллера от 10 000 ₽
- Переделка автоматики от 80 000 ₽
- Диагностика щита и автоматики от 7 000 ₽
Стартовые цены, комплектующие — отдельно. Итог называем после диагностики.
До приезда
Частотник ушёл в аварию:
первые действия
- запишите или сфотографируйте код аварии — после сброса он может пропасть;
- проверьте, не отключался ли свет и не было ли скачков напряжения;
- посмотрите, вращается ли вентилятор охлаждения частотника и не горячий ли шкаф;
- убедитесь, что вентилятор можно провернуть рукой при отключённом питании — если не проворачивается, дело в механике;
- не сбрасывайте аварию многократно подряд, особенно при перегрузке и замыкании на землю.

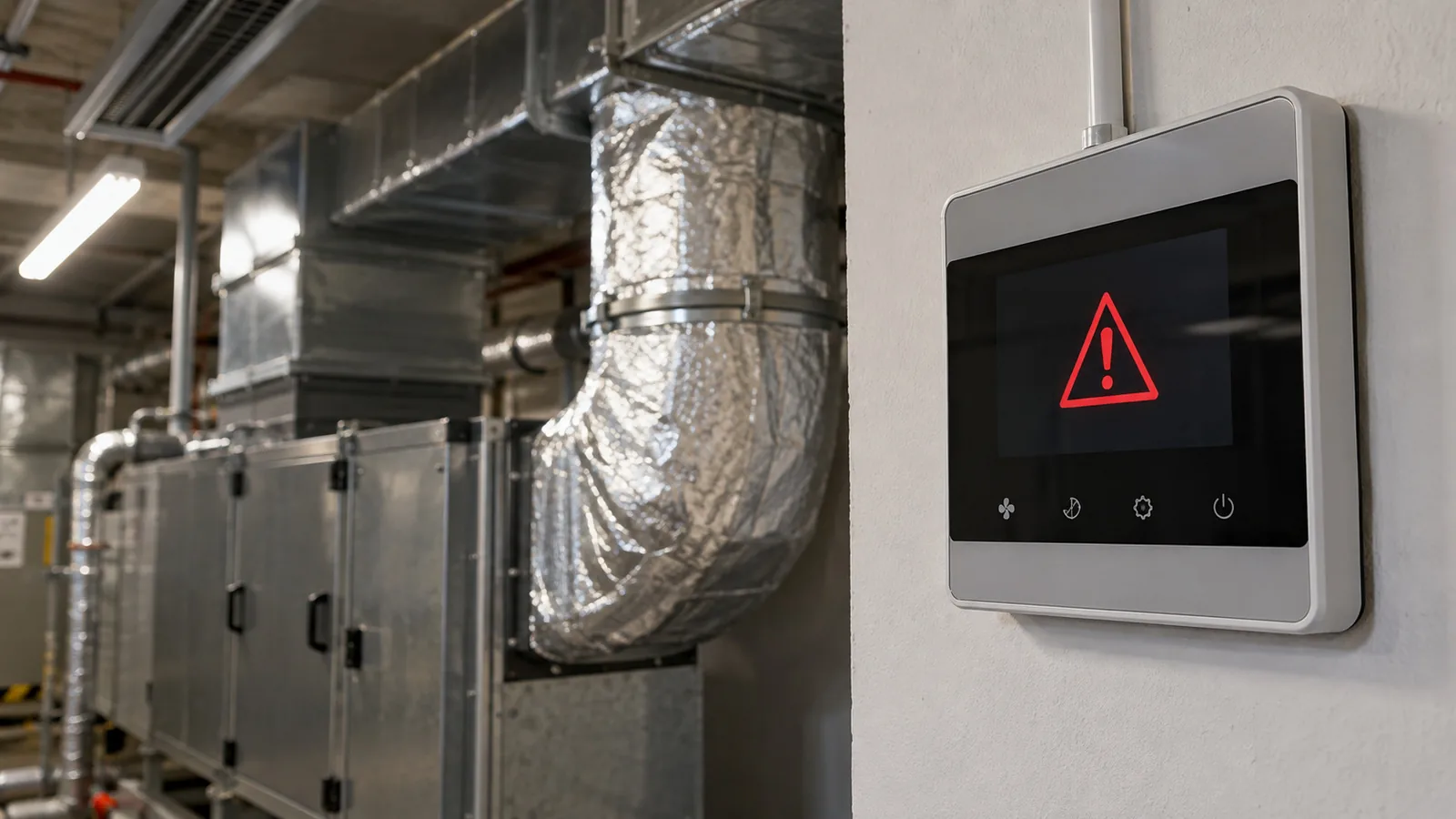

Пульт
Пульт управления:
частые вопросы
| Ситуация | Что делать |
|---|---|
| После отключения света сбилось время и расписание | Установить время и проверить расписание; если сбивается постоянно — проверить элемент питания часов |
| Пульт не реагирует на кнопки | Проверить блокировку от детей, затем питание и связь с контроллером |
| На пульте нет индикации | Нет питания или обрыв линии связи — нужна проверка |
| Сообщение о замене фильтров не сбрасывается | Сброс по инструкции к пульту; если не помогает — реле давления |
| Установка не выполняет команды | Проверка связи пульта с контроллером и настроек |
Если пульт утерян или сломан, его, как правило, можно заменить совместимым — по модели контроллера подбираем подходящий.
Модернизация
Добавить датчики CO₂
в старую автоматику
Многие системы, установленные 10–15 лет назад, работают по таймеру или с одной скоростью. Добавление датчиков углекислого газа и регулирования скорости вентиляторов позволяет системе самой подстраиваться под число людей: в переговорной во время встречи — больше воздуха, в пустом зале — меньше. Часто это делается без замены установки, доработкой автоматики.
Профилактика
Как продлить жизнь
электронике
- регулярно очищать щит и радиаторы преобразователей от пыли;
- следить, чтобы в щите было не жарко: работал вентилятор охлаждения, не было прямого солнца на кровельных щитах;
- проверять и подтягивать силовые контакты — ослабленный контакт греется и выгорает;
- защищать щиты от влаги и конденсата;
- не оставлять систему с отключёнными защитами «временно».
Всё это входит в регулярное обслуживание вентиляции. Если отказал двигатель, который вращает частотник, — смотрите ремонт вентиляторов и двигателей.
Вопросы
Частотники и автоматика:
вопросы владельцев
Сколько стоит ремонт частотного преобразователя?
Ремонт или замена частотного преобразователя — от 10 000 ₽, комплектующие оплачиваются отдельно. Стоимость зависит от мощности, модели и характера повреждения; называем её после диагностики.
Ремонтируете частотники разных производителей?
Работаем с частотными преобразователями в системах вентиляции разных марок. Пришлите фото шильдика — подтвердим возможность ремонта или предложим аналог.
Частотник показывает перегрев — что делать?
Проверить, не забит ли радиатор пылью и работает ли вентилятор охлаждения, нет ли жары в щите. Если причина не очевидна, лучше вызвать инженера: перегрев бывает и из-за перегрузки двигателя.
Можно ли запустить вентилятор напрямую, без частотника?
Технически иногда возможно, но двигатель будет работать на полной скорости, с пусковыми токами и без защит. Это временная мера и только после оценки инженером.
Когда нужна переделка автоматики?
Когда контроллер снят с производства и запчастей нет, логика системы не соответствует задачам объекта или нужно объединить несколько систем в одну. Стоимость — от 80 000 ₽.
Нужно ли настраивать новый частотник?
Обязательно: параметры двигателя, время разгона и торможения, пределы частоты и защиты. Без настройки он работает хуже и быстрее выходит из строя.
Можно ли заменить контроллер на другую модель?
Да, если для неё можно адаптировать алгоритмы и подключение датчиков. Иногда замена на современный контроллер выгоднее поиска снятой с производства модели, но решение принимаем после диагностики.
Какая гарантия на ремонт автоматики?
На выполненные работы — от 6 месяцев. Точный срок зависит от вида работ, его называем в смете до начала ремонта.
