Вентиляция лаборатории
В лаборатории вентиляция защищает людей от того, с чем они работают: паров кислот и растворителей, газов, пыли реагентов. Главный элемент здесь — вытяжной шкаф, и если он «не тянет», никакая общая вентиляция помещения уже не поможет. Рассказываем, как устроена система и почему вытяжка лаборатории без продуманного притока работает плохо.
Содержание 14 разделов
скорость
в проёме
компенсация
вытяжки
стойкость
к химии
Главное

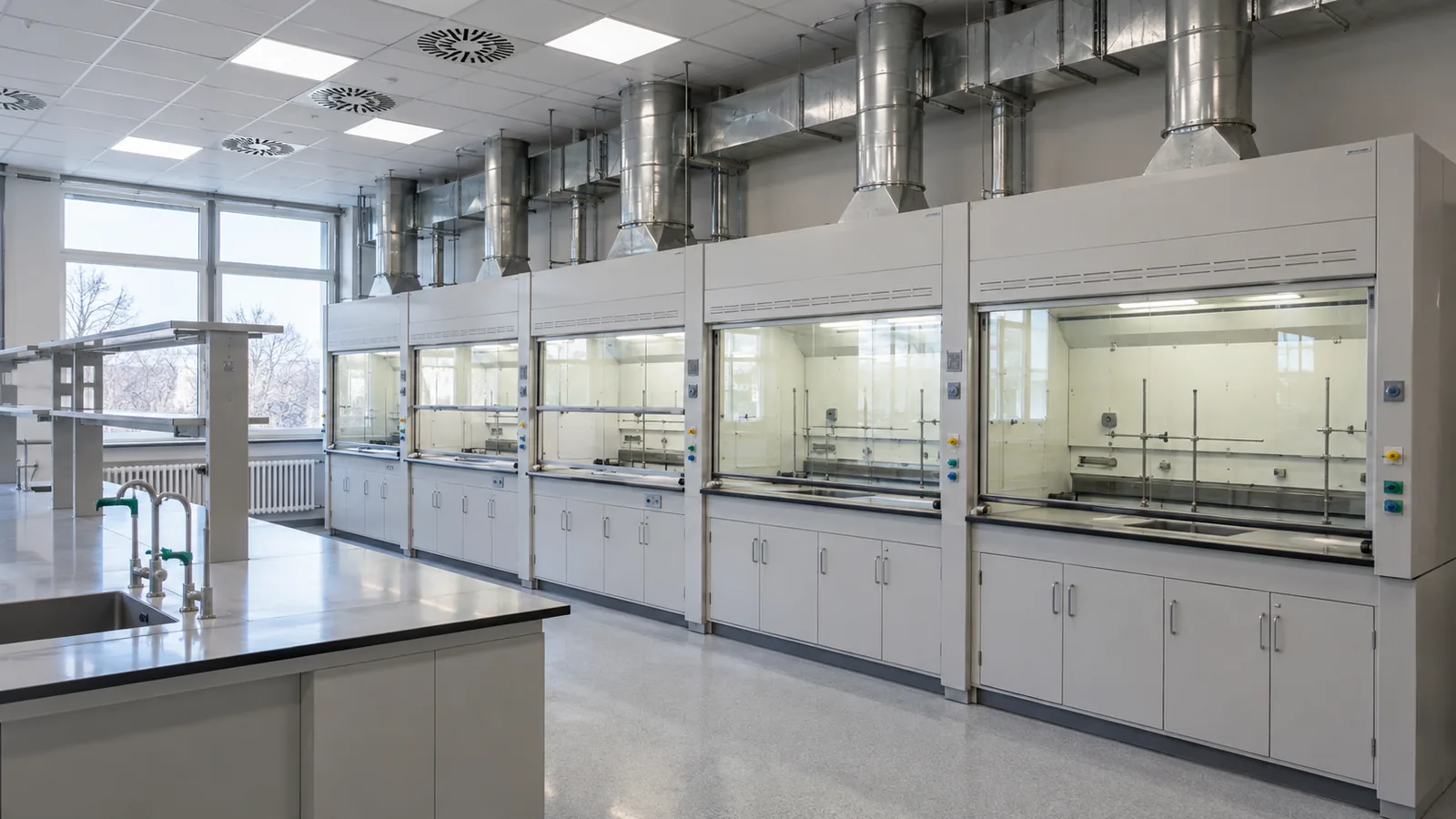

Вытяжной шкаф —
сердце системы
Вытяжной шкаф защищает лаборанта, только если в его рабочем проёме воздух движется внутрь с достаточной скоростью. Эту скорость обеспечивает не сам шкаф, а вентиляционная система, к которой он подключён: вентилятор, воздуховоды, клапаны и приток в помещение.
- Расход на шкаф зависит от размера проёма и положения створки — производитель указывает его в паспорте шкафа.
- Открытая створка — максимальный расход; при опущенной створке расход можно снижать, если система это позволяет.
- Сквозняк у шкафа — например, от двери или приточного диффузора рядом — «выдувает» пары из проёма прямо на человека.
Местные отсосы
Не только
шкафы
| Источник | Решение |
|---|---|
| Работа с летучими реактивами | Вытяжной шкаф |
| Муфельные печи, сушильные шкафы | Зонт над оборудованием, отвод тепла |
| Весовые, пробоподготовка с пылью | Местный отсос у рабочего места, настольный бокс |
| Хранение реактивов | Вентилируемые шкафы для хранения |
| Мойка посуды | Вытяжка влаги и паров моющих средств |
| Приборы с газовыми выбросами | Подключение к местной вытяжке по требованию производителя прибора |
Каждый местный отсос — это отдельный расход воздуха, который надо удалить и компенсировать. Поэтому состав оборудования лаборатории фиксируем до расчёта: добавить шкаф в готовую систему «потом» часто невозможно без её переделки.
Баланс
Почему без притока
вытяжка не работает
Несколько вытяжных шкафов удаляют из помещения очень много воздуха. Если на его место не подать столько же, лаборатория уходит в сильное разрежение: двери открываются с трудом, воздух тянется из коридора и соседних помещений, а вентиляторы шкафов не выходят на расчётный расход.
Компенсирующий приток подают подогретым и так, чтобы он не создавал сквозняков у проёмов шкафов. В лаборатории оставляют небольшое разрежение относительно коридора — чтобы запахи не выходили в соседние помещения. Если количество работающих шкафов меняется, приток должен меняться вместе с вытяжкой: это задача автоматики.
Материалы
Воздуховоды
для агрессивных сред

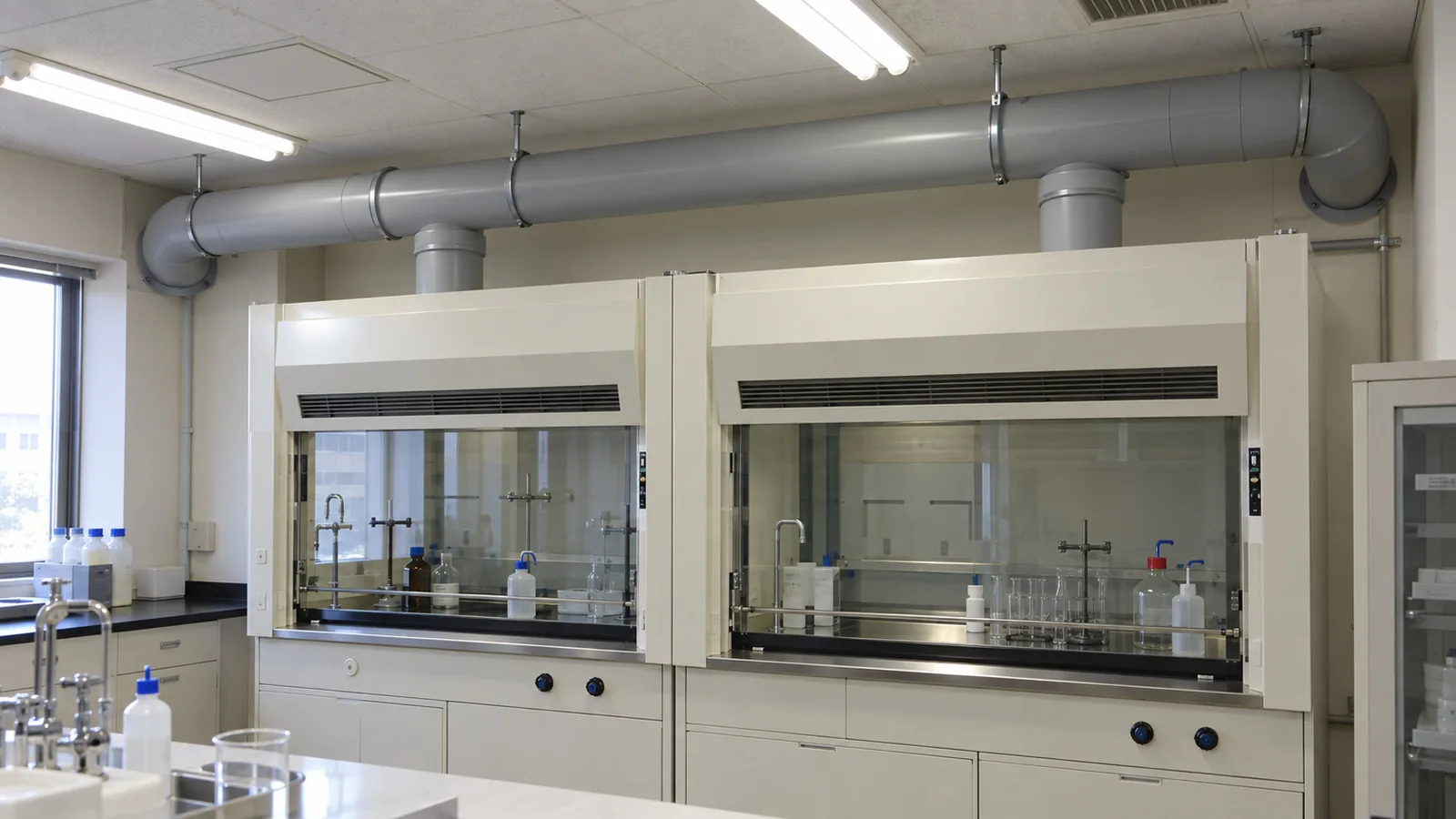

Пары кислот и других агрессивных веществ разрушают обычную оцинкованную сталь. Для вытяжки от шкафов подбирают материалы, стойкие к конкретным средам: нержавеющую сталь нужных марок, полимерные воздуховоды, вентиляторы в химически стойком исполнении.
- выбор материала зависит от перечня веществ, с которыми работает лаборатория;
- несовместимые выбросы разводят по разным системам;
- воздуховоды прокладывают с уклоном и отводом конденсата, без мест, где может скапливаться жидкость;
- выброс выводят выше кровли, в стороне от мест забора приточного воздуха.
Учебные лаборатории
Лаборатории
колледжей и вузов
В учебной лаборатории шкафы работают по расписанию занятий, а работают в них студенты, которые не всегда правильно пользуются створкой. Поэтому здесь особенно полезны индикация работы вытяжки на каждом шкафу, ограничители открытия створки и простое управление: включение вытяжки вместе с началом занятия. Между занятиями система может работать в дежурном режиме, но вытяжка из шкафов хранения реактивов остаётся постоянной.
Для школьных кабинетов химии подход похожий, но масштаб меньше — обычно один демонстрационный шкаф; подробнее — вентиляция школы.
Типы лабораторий
Какие лаборатории
вентилируем
Мы работаем с лабораториями контроля качества на производствах, аналитическими и испытательными лабораториями, учебными лабораториями в колледжах и вузах, лабораториями при медицинских центрах. Микробиологические лаборатории с требованиями биологической безопасности высокого уровня требуют специализированного проектирования — такие объекты не берём.
Для лаборатории при производстве обычно логично решать её вентиляцию вместе с системами цеха; подробнее — вентиляция производственных помещений.
Энергозатраты
Почему лаборатория
дорога в эксплуатации
Вытяжные шкафы удаляют воздух без рециркуляции, и весь компенсирующий приток зимой нужно подогревать с уличной температуры. Для лаборатории с большим числом шкафов это одна из крупнейших статей энергозатрат здания. Снизить их помогает система с переменным расходом, когда вытяжка шкафа уменьшается при закрытой створке, и дисциплина: закрытые створки неработающих шкафов. Рекуперацию тепла от вытяжки шкафов применяют осторожно и только с теплообменниками, исключающими перенос загрязнений в приток.
Управление
Автоматика
и контроль
Для небольшой лаборатории с одним-двумя шкафами достаточно простой схемы: вентиляторы шкафов работают постоянно в рабочее время, приток рассчитан на полную вытяжку. В лабораториях с большим числом шкафов экономичнее система с переменным расходом: клапаны на шкафах реагируют на положение створки, а приток подстраивается под суммарную вытяжку.
Полезно установить индикацию работы вытяжки у каждого шкафа — лаборант должен сразу видеть, что вентиляция не работает. При ремонте автоматики лаборатории действуем в приоритете: остановка вытяжки означает остановку работы. Подробнее — ремонт автоматики вентиляции.
Ошибки
Частые ошибки
в лабораториях
- Шкаф подключён к общей вытяжке. Расход на шкаф не обеспечен, а пары разносятся по чужим воздуховодам.
- Приточный диффузор над шкафом. Струя сбивает поток в проёме, и пары выходят наружу.
- Нет компенсации. Вытяжка большая, притока нет — двери хлопают, а шкафы «не тянут».
- Неподходящие материалы. Оцинкованные воздуховоды от шкафа с кислотами за несколько лет разрушаются изнутри.
- Выброс рядом с забором. Выбросы от шкафов возвращаются в здание через приточную установку.
- Новые шкафы без пересчёта. Лаборатория расширилась, а система осталась прежней.
Действующая лаборатория
Модернизация
работающей лаборатории
Большинство обращений — от лабораторий, которые уже работают, но расширились или сменили профиль. Начинаем с замеров скоростей в проёмах всех шкафов и баланса помещений, затем проверяем состояние воздуховодов и вентиляторов. По результатам предлагаем: заменить вентиляторы на более мощные в нужном исполнении, выделить шкафы в отдельные системы, добавить или увеличить компенсирующий приток, заменить разрушенные участки воздуховодов. Работы планируем так, чтобы лаборатория не останавливалась надолго: по частям, в согласованное время, с временными решениями на период монтажа. Подробнее — реконструкция вентиляции.
Исходные данные
Что нужно
для расчёта
Качество системы лаборатории определяется исходными данными. Чем точнее они собраны, тем меньше сюрпризов после запуска. Для расчёта нам понадобятся:
- перечень вытяжных шкафов, местных отсосов и приборов с их паспортными расходами;
- перечень веществ, с которыми работают, и примерные объёмы — от этого зависят материалы и разделение систем;
- расстановка оборудования на плане помещения;
- режим работы: сколько шкафов работает одновременно, сменность, работа в выходные;
- количество сотрудников в помещениях;
- планы по развитию: какие шкафы и приборы планируется добавить в ближайшие годы.
Последний пункт часто забывают, а он определяет, нужен ли запас по производительности. Заложить его сразу дешевле, чем переделывать систему через пару лет.
Порядок
Как проходят
работы
- получаем перечень оборудования и веществ, план помещений;
- считаем расходы на шкафы и местные отсосы, компенсирующий приток, подбираем материалы;
- разрабатываем проект с трассами до кровли и автоматикой;
- монтируем, подключаем шкафы и отсосы;
- на пусконаладке измеряем скорости в проёмах шкафов и баланс помещения, оформляем акты;
- обслуживаем: проверка вентиляторов, скоростей, состояния воздуховодов.
Стоимость зависит от числа шкафов и отсосов, материалов и длины трасс до выброса; называем её после изучения задания.
Сервис
Безопасность
при обслуживании
Вытяжка лаборатории может содержать остатки веществ, с которыми работают, — поэтому обслуживание согласуем с ответственными за лабораторию: работы ведём при остановленных процессах, со средствами защиты, с учётом перечня веществ. Проверка скоростей в проёмах шкафов входит в регламент — это главный показатель того, что система защищает людей.
Вопросы
Вентиляция лабораторий:
вопросы и ответы
Почему в лаборатории пахнет реактивами, хотя шкафы включены?
Скорее всего, шкафы не выходят на расчётный расход: засор, неисправный вентилятор или нехватка приточного воздуха. Нужны замеры скорости в проёмах.
Можно ли подключить новый вытяжной шкаф к существующей системе?
Только если у системы есть запас по расходу и напору и есть чем компенсировать дополнительную вытяжку. Это проверяют расчётом и замерами.
Из чего делать воздуховоды для вытяжных шкафов?
Из материалов, стойких к веществам, с которыми работает лаборатория: нержавеющая сталь нужной марки или полимеры. Выбор делаем по перечню веществ.
Нужен ли приток в лабораторию?
Да, обязательно. Без компенсирующего притока вытяжка не работает в полную силу, а воздух тянется из соседних помещений.
Куда выводить вытяжку от шкафов?
Выше кровли и в стороне от забора приточного воздуха, чтобы выбросы не возвращались в здание.
Делаете вентиляцию учебных лабораторий?
Да, для колледжей, вузов и школ — с учётом того, что шкафы работают по расписанию занятий.
Как часто проверять вытяжные шкафы?
Скорость в проёмах проверяем при каждом плановом визите по регламенту, а также после любых изменений в системе.
Можно ли модернизировать вентиляцию лаборатории без остановки работы?
Обычно да: работы ведём по частям в согласованное время, при необходимости с временными решениями.
Нужна ли постоянная вытяжка из шкафов хранения реактивов?
Да, вентилируемые шкафы хранения должны вентилироваться постоянно, даже когда лаборатория не работает.
Можно ли ставить рекуператор на вытяжку от шкафов?
Только с теплообменниками, исключающими перенос загрязнений в приток, и с учётом агрессивности среды. Решение принимаем по расчёту и перечню веществ.
Почему двери в лабораторию открываются с трудом?
В помещении слишком сильное разрежение: вытяжка шкафов намного больше притока. Нужно увеличить компенсирующий приток, оставив лишь небольшое разрежение относительно коридора, чтобы запахи не выходили наружу.
Сколько воздуха удаляет один вытяжной шкаф?
Зависит от размера проёма и положения створки; расход указан в паспорте шкафа. Именно из суммы расходов всех шкафов и местных отсосов складывается расчёт вытяжки и притока.
Можно ли поставить вытяжной шкаф без подключения к вентиляции?
Шкафы с рециркуляцией и фильтрами существуют, но подходят только для ограниченного перечня веществ и требуют регулярной замены фильтров. Для большинства лабораторий нужен шкаф, подключённый к вытяжной системе с выбросом наружу.
Сколько стоит вентиляция лаборатории?
Зависит от количества шкафов и отсосов, материалов воздуховодов и длины трасс до выброса. Стоимость называем после изучения исходных данных и осмотра помещения.
