Shuft · приточные установки, вентиляторы, нагреватели, автоматика
Оборудование Shuft: монтаж, настройка и ремонт
Shuft — это широкая линейка вентиляционного оборудования: от канальных вентиляторов и нагревателей до компактных приточных и приточно-вытяжных установок с автоматикой. Из таких элементов собирают наборные системы, и при неполадке важно понять, какой узел виноват. Мы монтируем, настраиваем и ремонтируем системы на оборудовании Shuft.
Содержание 19 разделов
приточные и
приточно-вытяжные
вентиляторы,
нагреватели, клапаны
и управление
Оборудование
Из чего состоят
системы на Shuft
| Группа | Что это | Типичные задачи |
|---|---|---|
| Компактные приточные установки | Установка в одном корпусе: вентилятор, фильтр, нагреватель, автоматика | Фильтры, настройка пульта, ремонт нагревателя и вентилятора |
| Приточно-вытяжные установки | Приток и вытяжка в одном корпусе, часто с рекуператором | Обслуживание теплообменника, защита от обмерзания, настройка |
| Канальные вентиляторы | Круглые и прямоугольные вентиляторы для наборных систем | Замена двигателя, шум и вибрация, подбор замены |
| Нагреватели | Электрические и водяные калориферы | Защита от перегрева и замерзания, узел обвязки |
| Клапаны и электроприводы | Воздушные заслонки с приводами | Замена привода, настройка открытия зимой |
| Автоматика и пульты | Щиты управления, регуляторы, пульты | Настройка, разбор аварий, замена пульта |
У Shuft есть и климатическое оборудование — кондиционеры и сплит-системы; ими мы в рамках этой страницы не занимаемся. Здесь речь только о вентиляции.
Компактные
Компактные
установки
Компактная установка — всё в одном корпусе: заслонка, фильтр, нагреватель, вентилятор и автоматика. Её проще смонтировать, но при обслуживании важен доступ: фильтр и вентилятор меняются через сервисную крышку, и если установку зашили в потолок без люка, каждая замена фильтра становится проблемой. Обслуживаем такие установки по регламенту: фильтры, вентилятор, нагреватель, пульт и настройки.
Примеры
Типичные обращения
по системам Shuft
| Обращение | Что обычно делаем |
|---|---|
| Канальный вентилятор гудит и вибрирует | Чистка и балансировка крыльчатки, замена подшипников или двигателя |
| Зимой не открывается заслонка | Проверка привода, утепление или замена клапана, настройка пуска |
| Приточная установка дует холодом | Проверка нагревателя, защит и автоматики |
| Пульт показывает аварию фильтра | Замена фильтра, проверка реле перепада давления |
| Нужна вытяжка в новое помещение | Подбор и монтаж вентилятора с шумоглушителем |

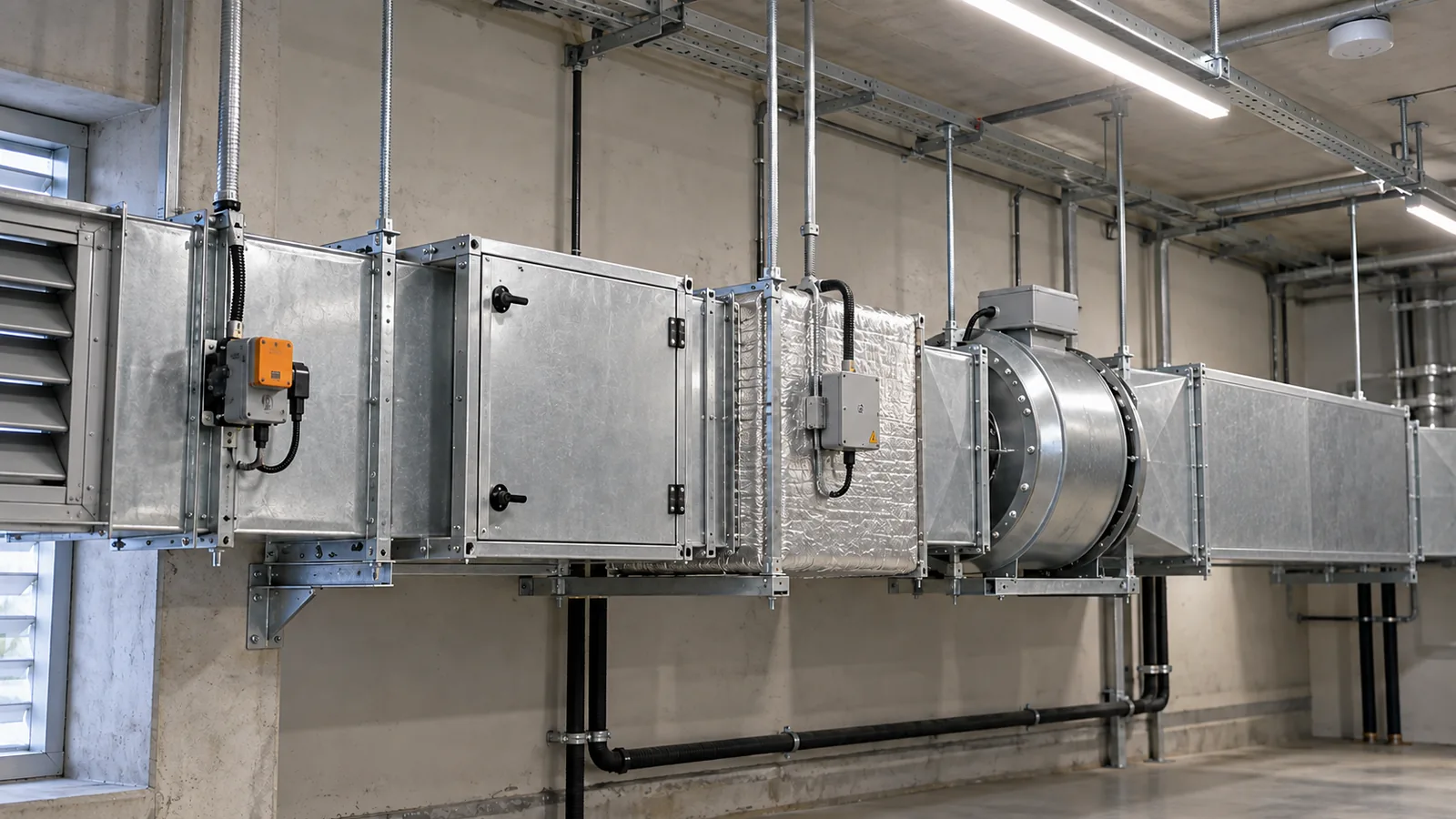

Наборные системы
Наборная система:
где искать неисправность
В наборной системе каждый элемент стоит отдельно: заслонка с приводом, фильтр, нагреватель, вентилятор, шумоглушитель — а управляет всем щит автоматики. Поэтому «не работает вентиляция» может означать что угодно. Идём по порядку:
- щит и автоматика: есть ли питание, какие аварии, что видит контроллер;
- заслонка: открывается ли привод при пуске, особенно зимой;
- фильтр: не забит ли, не сработало ли реле перепада давления;
- нагреватель: работает ли, не сработала ли защита;
- вентилятор: вращается ли, нет ли шума, перегрева, вибрации.
Вентиляторы
Канальные
вентиляторы
Канальные вентиляторы — самый массовый элемент. С ними обращаются из-за шума, вибрации, снижения производительности и остановки. Причины — износ подшипников, дисбаланс крыльчатки после налипания грязи, неисправность конденсатора или обмотки двигателя, срабатывание термозащиты.
Решаем по ситуации: чистка и балансировка, замена двигателя, замена вентилятора целиком на совместимую модель с тем же присоединением и характеристиками. Подробнее — ремонт вентиляторов и двигателей.
Подбор
Как подобрать
наборную систему
Наборная система гибкая: можно подобрать каждый элемент под свою задачу. Но это и риск — неправильно подобранный вентилятор не выдаст нужный расход через фильтр, нагреватель и сеть воздуховодов. Подбор начинаем с расчёта:
- расход воздуха по помещениям;
- сопротивление сети: фильтр, нагреватель, шумоглушитель, воздуховоды, решётки;
- вентилятор с запасом по напору на загрязнение фильтра;
- нагреватель по мощности на расчётную зимнюю температуру;
- автоматика с защитами под выбранный нагреватель.
Автоматика
Щит управления
наборной системы
Щит управляет всеми элементами: открывает заслонку перед пуском вентилятора, включает нагреватель только при подтверждённом потоке воздуха, следит за перегревом электрокалорифера или замерзанием водяного, сигнализирует о загрязнении фильтра. Если одна из этих функций не работает или настроена неверно, система либо останавливается, либо работает с риском поломки.
Проверяем логику щита, настраиваем уставки и защиты, при необходимости меняем контроллер. Подробнее — настройка контроллеров вентиляции.

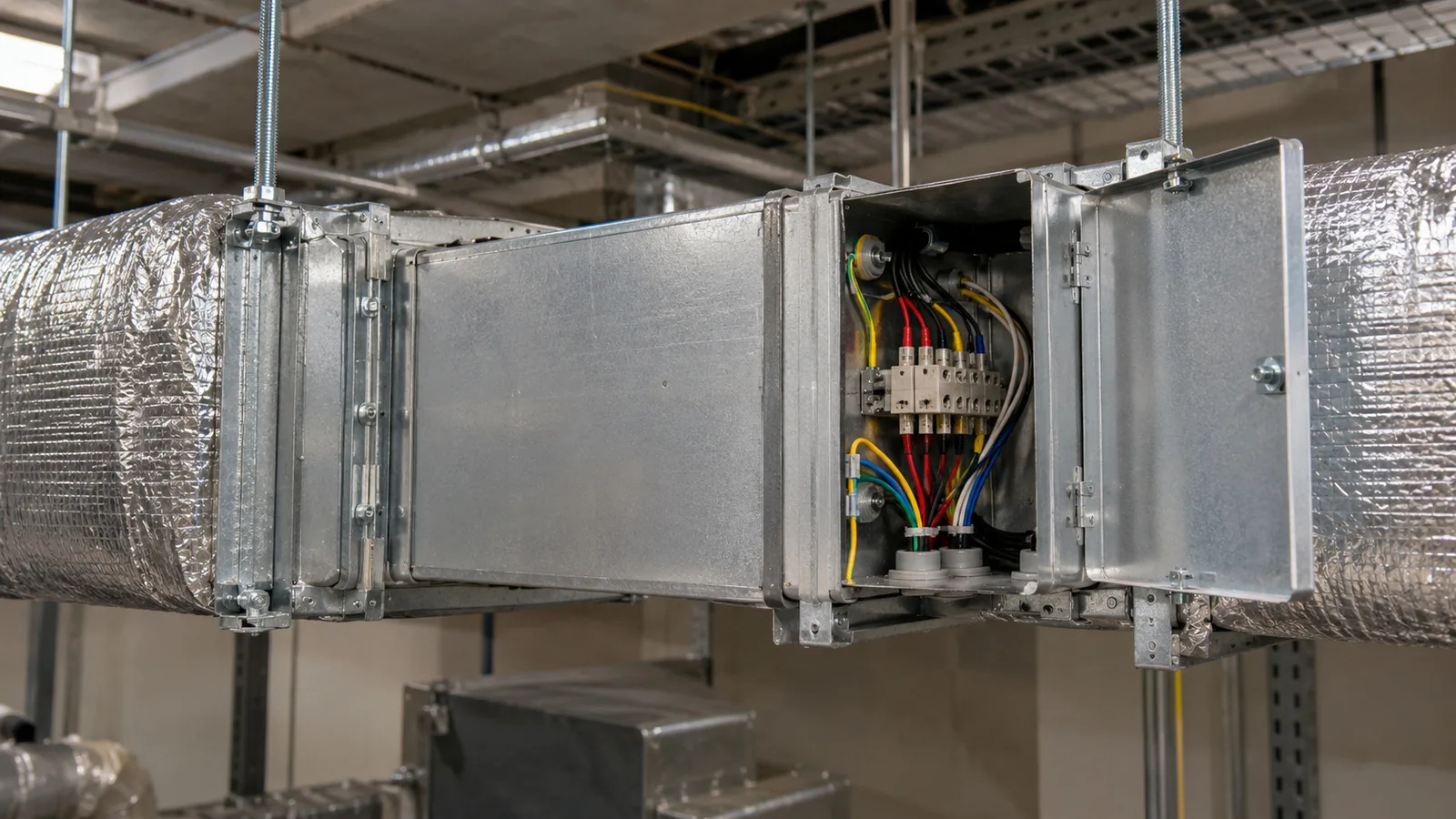

Электронагреватели
Электрические
нагреватели и защиты
- нагреватель включается только при подтверждённом потоке воздуха — иначе перегрев;
- после выключения вентилятор работает ещё какое-то время, чтобы охладить ТЭНы;
- два уровня защиты от перегрева — автоматический и ручной термостаты;
- автомат и кабель рассчитаны на полную мощность.
Если одна из этих функций не работает, нагреватель рано или поздно выйдет из строя. Проверяем при каждом визите.
Водяные нагреватели
Водяные нагреватели
и узлы обвязки
Водяной нагреватель экономичнее в работе там, где есть подходящий источник тепла, но требует защиты от замерзания и правильного узла обвязки: насоса, трёхходового клапана, датчика обратной воды. Настраиваем прогрев перед пуском, уставки защиты и логику работы клапана.
Зима
Зимние
проблемы
- заслонка примёрзла — привод не может открыть клапан, вентилятор работает «в стену»; нужны утеплённый клапан или клапан с подогревом и правильная логика пуска;
- водяной калорифер под угрозой — защита от замерзания должна срабатывать раньше, чем вода замёрзнет, а узел обвязки — поддерживать циркуляцию;
- электрический нагреватель не справляется — мощность рассчитана на мягкую зиму или часть ступеней не работает.
Перед зимой всё это проверяем при обслуживании.
Обслуживание
Что входит
в обслуживание
| Узел | Что делаем |
|---|---|
| Фильтр | Замена по загрязнению, проверка реле перепада давления |
| Вентилятор | Осмотр, чистка крыльчатки, проверка шума и тока двигателя |
| Нагреватель | Проверка защит, контакторов, для водяного — узла обвязки |
| Клапан и привод | Проверка открытия и закрытия, особенно перед зимой |
| Щит | Протяжка клемм, проверка аварий и настроек |
Вытяжка
Вентиляторы
для вытяжки
Канальные вентиляторы часто ставят для вытяжки из кухни, санузлов, котельной. Для тихой работы важно подобрать вентилятор с запасом и поставить шумоглушитель, для кухни — учесть жир и запахи. Подробнее — монтаж вытяжной вентиляции.
Замена
Замена узлов
на аналоги
Если нужной модели нет в наличии, подбираем аналог: вентилятор — по присоединению, расходу и напору; нагреватель — по мощности, присоединению и типу; привод заслонки — по крутящему моменту и типу управления. Замену согласуем с вами и после установки проверяем работу системы целиком.
Стоимость
Сколько
стоят работы
Замена двигателя вентилятора — от 10 000 ₽, ремонт системы приточной вентиляции — от 15 000 ₽, монтаж канального вентилятора — от 4 500 ₽, обслуживание — от 4 800 ₽ за установку в месяц. Цены — «от»: итог зависит от оборудования и условий, фиксируем его в смете до начала работ. Все цены — на странице цены.
Документы
Схема системы
и паспорта
У наборной системы много элементов, и через пару лет уже никто не помнит, какой вентилятор стоит над потолком и какой фильтр нужен. При обслуживании составляем описание системы: модели элементов, размеры фильтров, места установки, схему щита — и передаём вам. Это экономит время при любом ремонте и позволяет заранее заказать нужные запчасти.
Если система монтировалась без проекта, по результатам обследования можем составить схему и дать рекомендации, что стоит улучшить: например, добавить шумоглушитель, сделать ревизионный люк или заменить неутеплённый клапан.
Замена
Ремонтировать узел
или менять систему
В наборной системе можно менять элементы по одному — это её плюс. Но если одновременно изношены вентилятор, нагреватель и привод заслонки, а автоматика устарела, дешевле и надёжнее заменить систему компактной установкой с современной автоматикой. Сравниваем оба варианта по стоимости и срокам и предлагаем разумный. Подробнее — замена и реконструкция вентиляции.
Выезд
Как проходит
визит инженера
На первом визите обследуем систему целиком: щит, заслонку, фильтр, нагреватель, вентилятор, воздуховоды. Проверяем, как работают защиты, и замеряем, сколько воздуха система реально подаёт. По итогам вы получаете список найденных проблем с приоритетами — что опасно и нужно сделать сразу, что можно запланировать, — и смету. Работы выполняем после вашего согласия, в будние дни.
Честно
Независимый
сервис
НОРМА — независимая инженерная компания, не официальный представитель Shuft. Оборудование не продаём: подбираем по расчёту и монтируем, помогаем с закупкой. Shuft — товарный знак его владельца. Ремонт узлов — по нашему прайсу: замена двигателя от 10 000 ₽, ремонт системы приточной вентиляции от 15 000 ₽; подробнее — цены.
Вопросы
Shuft:
частые вопросы
Шумит канальный вентилятор Shuft — что делать?
Проверить подшипники, чистоту и балансировку крыльчатки, крепления. Часто помогает чистка или замена двигателя.
Настроите пульт приточной установки Shuft?
Да: температуру, скорости, расписание; разберём аварии на экране.
Зимой не открывается заслонка — почему?
Клапан примерзает или привод не справляется. Нужен утеплённый клапан или клапан с подогревом и правильная логика пуска.
Ремонтируете кондиционеры Shuft?
Нет, на этой странице речь только о вентиляционном оборудовании.
Можно заменить вентилятор на аналог?
Да, подбираем по присоединению, производительности и напору.
Поможете подобрать наборную систему Shuft?
Да, по расчёту расхода и сопротивления сети: вентилятор, нагреватель, фильтр, клапан и автоматику.
Что делать, если нужного вентилятора нет в наличии?
Подобрать аналог по присоединению, расходу и напору и проверить работу системы после замены.
Электрический нагреватель Shuft выключается сам — почему?
Срабатывает защита от перегрева: проверяем поток воздуха, работу вентилятора после выключения и термостаты.
Сколько стоит замена канального вентилятора?
Монтаж канального вентилятора — от 4 500 ₽ за работу; сам вентилятор — отдельно. Точную сумму называем после осмотра.
Обслуживаете наборные системы по договору?
Да, с регламентом под каждый элемент: фильтр, нагреватель, вентилятор, клапан, щит.
Составите схему существующей системы?
Да, при обследовании описываем элементы, фильтры и щит и передаём вам вместе с рекомендациями.
Когда выгоднее заменить наборную систему целиком?
Когда изношены сразу несколько узлов и устарела автоматика. Сравниваем стоимость поэлементного ремонта и замены на компактную установку.
Работаете в выходные?
Нет, мы работаем с понедельника по пятницу. Заявки принимаем по будням с 9:00 до 21:00.
Можно ли поставить более мощный вентилятор, чтобы было больше воздуха?
Не всегда. Если сеть воздуховодов и нагреватель рассчитаны на меньший расход, мощный вентилятор даст шум и перегрузку. Сначала считаем сеть и нагрев, потом подбираем вентилятор.
Меняете приводы заслонок?
Да, подбираем привод по крутящему моменту и типу управления, после замены проверяем открытие и закрытие клапана.
Смотрите также
Куда дальше
Ещё по теме
Связанные услуги
Заявка
Разберёмся
с системой
на Shuft.
Напишите, что установлено — компактная установка или наборная система из вентилятора, нагревателя и клапанов, — модели с шильдиков и что происходит. Фото пульта и щита помогут.
